外科术中止血双极电凝镊的制作方法

本实用新型涉及一种电凝镊，特别是涉及一种外科术中止血双极电凝镊，属于医疗器械技术领域。

背景技术：

双极电凝镊为电外科手术中用于对微血管放电凝血作用，属医用高频仪器设备附件。其工作原理为通过镊子尖端夹住出血口，电凝器释放出电流，在两个镊尖之间形成回路，高频电子对出血口高频振荡汽化凝血。由于其电流仅在两个镊尖之间流过，所以不会对其他部位造成灼伤，非常适合用于各类显微外科手术。

随着人们防交叉感染意识的增强，将与病人接触的双极电凝镊制作为一次性使用，产品的生物性能指标为无菌。电极采用已广泛应用于医疗器械行业的材料制造，其在临床上的安全性、可靠性均已得到充分论证。

现有的双极电凝镊作为一个成熟产品，其结构主要包括镊体、镊体固定座、电缆线和手术连接器（即主机插头），且各零件都是固定连接，一次性使用后作为医疗废弃物抛弃处理。然而，在实际临床使用中的双极电凝镊很难真正做到“一次性”使用，有些不法分子受到经济利益的驱使，将使用过的电极产品被再次经灭菌后重复使用，其必然带来医疗事故隐患。

同时，医疗器械废弃物作为工业产品废弃物中的一种，由于存在生化污染方面的考虑，处置抛弃物与回收原材料的工作容量、难度以及经济成本都会大大增加。所以尽可能减少医疗废弃物的工作已经成为各大医疗器械设计、生产企业的重要课题。现从“一次性”使用需求和大幅减少医疗器械废弃物的双重角度出发，提供一种新型结构的双极电凝镊是有益之举。

技术实现要素：

本实用新型的主要目的在于，克服现有技术中的不足，提供一种新型结构的外科术中止血双极电凝镊，特别适用于实际临床各类显微外科手术。

本实用新型所要解决的技术问题是提供结构紧凑、拆装方便、制作容易、安全可靠、实用性强的外科术中止血双极电凝镊，实现实际临床部分“一次性”使用，确保易污染部分的真正意义上的“一次性”使用，将大幅减少医疗器械废弃物，大幅降低生产成本和使用成本，具有节能环保、节约资源、经济效益佳等诸多优点，极具有产业上的利用价值。

为了达到上述目的，本实用新型所采用的技术方案是：

一种外科术中止血双极电凝镊，包括镊体、镊体固定座、电缆线和手术连接器，所述镊体的首端设置有镊尖、镊体的尾端安装入镊体固定座，所述镊体固定座通过依次相连的一次性电插头和电插座与电缆线相连，所述电缆线与手术连接器相连。

其中，所述一次性电插头包括插头外壳、设置于插头外壳上的插销、以及内设于插头外壳的一次性操作组件，所述一次性操作组件包括滑槽、推键、顶杆、套管和开关，所述开关包括第一触头和第二触头；所述插销包括供电插销和电凝插销。

而且，所述滑槽开设于插头外壳壳面，所述推键与顶杆相连、并位于插头外壳表面沿着滑槽滑移，初始状态的滑槽槽口受推键封闭式覆盖；所述顶杆套装于套管并沿着套管滑动、顶杆的一端与第一触头相连、顶杆的另一端为自由端，靠近第一触头的套管端头设置有限位块，所述顶杆的杆体设置有卡位凸点；所述第一触头通过电线与供电插销相连，所述第二触头和电凝插销均连接有延伸出插头外壳并伸入镊体固定座的导线。

而且，所述电插座包括插座外壳、设置于插座外壳上供插销插入的电插孔、以及内设于插座外壳并延伸出插座外壳与电缆线相连的插座导线；当插销插入电插孔后，推动推键沿着滑槽移动进行开操作后，顶杆受推键推力作用沿着套管滑移，使得第一触头和第二触头相接触导通，使得卡位凸点滑移过限位块受挡于限位块而使顶杆无法沿着套管后退进行推键关操作，并使得滑槽与推键错位分布露出一侧端的槽口。

本实用新型进一步设置为：所述镊体为对称设置的一对镊杆。

本实用新型进一步设置为：所述镊杆的操作持握杆体的外侧面设置有防滑纹。

本实用新型进一步设置为：所述镊杆为直柄或弯柄。

本实用新型进一步设置为：所述镊尖设置有包银层。

本实用新型进一步设置为：所述镊体固定座与插头外壳一体成型。

本实用新型进一步设置为：所述电插座与电缆线一体成型。

与现有技术相比，本实用新型具有的有益效果是：

通过在传统的镊体、镊体固定座、电缆线和手术连接器部件中增设一次性电插头和电插座，一次性电插头与镊体固定座相连，电插座与电缆线相连，使得处于手术操作前端的镊体、镊体固定座和一次性电插头作为易污染部分实现实际临床上的“一次性”使用，而处于后端的电插座、电缆线和手术连接器作为非污染部分实行反复使用，不仅通过一次性电插头的一次性操作设置确保易污染部分的真正意义上的“一次性”使用，保护患者的安全，避免因交叉感染的医疗事故发生；而且将大幅减少医疗器械废弃物，大幅降低生产成本和使用成本，具有节能环保、节约资源、经济效益佳等诸多优点。

上述内容仅是本实用新型技术方案的概述，为了更清楚的了解本实用新型的技术手段，下面结合附图对本实用新型作进一步的描述。

附图说明

图1为本实用新型外科术中止血双极电凝镊的结构示意图；

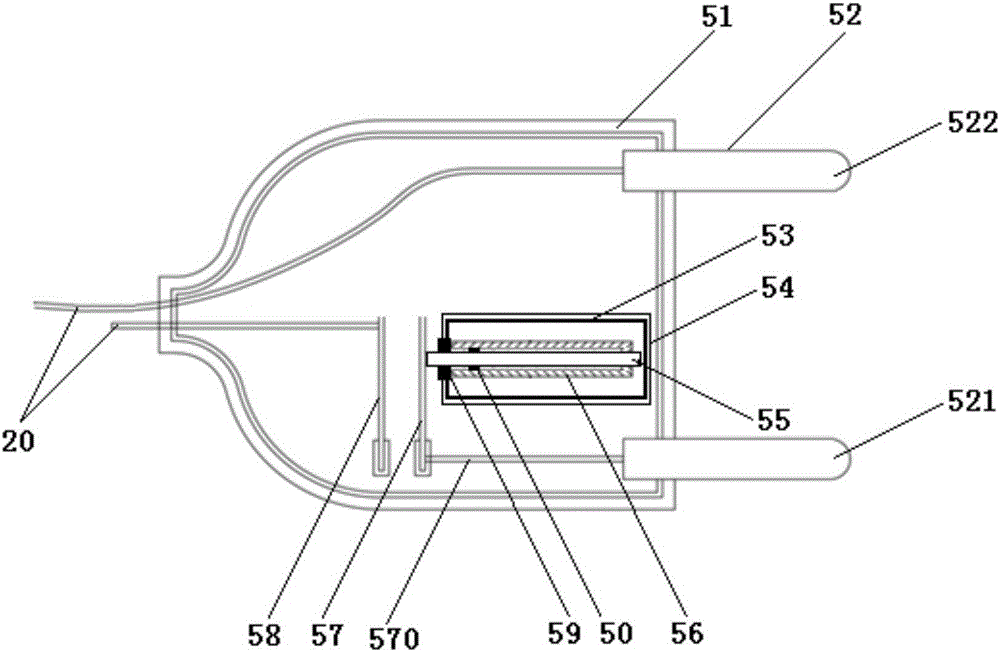

图2为本实用新型外科术中止血双极电凝镊中一次性电插头的使用前的结构示意图；

图3为本实用新型外科术中止血双极电凝镊中一次性电插头的使用后的结构示意图；

图4为本实用新型外科术中止血双极电凝镊中电插座的结构示意图。

具体实施方式

下面结合说明书附图，对本实用新型作进一步的说明。

如图1所示，一种外科术中止血双极电凝镊，包括镊体1、镊体固定座2、电缆线3和手术连接器4，所述镊体1的首端设置有镊尖11、镊体1的尾端安装入镊体固定座2，所述镊体固定座2通过依次相连的一次性电插头5和电插座6与电缆线3相连，所述电缆线3与手术连接器4相连。

所述镊体1为对称设置的一对镊杆12；所述镊杆12的操作持握杆体的外侧面设置有防滑纹13，便于手握操作；所述镊杆12为直柄或弯柄，图1中所示为弯柄型镊杆；所述镊尖11设置有包银层（图中未示出），可有效避免组织粘连。

如图2和图3所示，所述一次性电插头5包括插头外壳51、设置于插头外壳51上的插销52、以及内设于插头外壳51的一次性操作组件，所述一次性操作组件包括滑槽53、推键54、顶杆55、套管56和开关，所述开关包括第一触头57和第二触头58；所述插销52包括供电插销521和电凝插销522。

所述滑槽53开设于插头外壳51壳面，所述推键54与顶杆55相连、并位于插头外壳51表面沿着滑槽53滑移，初始状态的滑槽53槽口受推键54封闭式覆盖；所述顶杆55套装于套管56并沿着套管56滑动、顶杆55的一端与第一触头57相连、顶杆55的另一端为自由端，靠近第一触头57的套管56端头设置有限位块59，所述顶杆55的杆体设置有卡位凸点50；所述第一触头57通过电线570与供电插销521相连，所述第二触头58和电凝插销522均连接有延伸出插头外壳51并伸入镊体固定座2的导线20。

如图4所示，所述电插座6包括插座外壳61、设置于插座外壳61上供插销52插入的电插孔62、以及内设于插座外壳61并延伸出插座外壳61与电缆线3相连的插座导线63。

当插销52插入电插孔62后，推动推键54沿着滑槽53移动进行开操作后，顶杆55受推键54推力作用沿着套管56滑移，使得第一触头57和第二触头58相接触导通，使得卡位凸点50滑移过限位块59受挡于限位块59而使顶杆55无法沿着套管56后退进行推键54关操作，并使得滑槽53与推键54错位分布露出一侧端的槽口。

作为优选，所述镊体固定座2与插头外壳51一体成型，所述电插座6与电缆线3一体成型，可大幅提高稳固性和进一步减少医疗器械废弃物。

本实用新型的创新点在于，实现实际临床部分“一次性”使用，确保易污染部分的真正意义上的“一次性”使用，将大幅减少医疗器械废弃物，大幅降低生产成本和使用成本。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容做出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何的简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
