本实用新型涉及一种医疗器械领域，特别涉及一种可调性持续低张力包茎包皮内置扩张器。

背景技术：

在临床上经常遇到包茎的病人，多见于儿童及青少年，成人也不罕见。包茎是诱发阴茎癌的唯一因素。包茎病人易发生包皮炎、泌尿系感染、包皮粘连以及前列腺炎。反复感染包茎越来越严重，甚至引起排尿困难。成长期会影响阴茎的发育。包茎的危害远远大于包皮过长。

包茎的经典的治疗方法是包皮环切、包皮环扎术和包皮扩张等方法。但病人不愿意接受手术治疗。又平时该病没有严重影响日常生活，易忽略。儿童病人家长心痛孩子，不愿意接受手术治疗。若扩张时病人因疼痛不合作，又反复来医院的麻烦，不愿意接受治疗。自行扩张时治疗措施规范，治疗很容易失败。对医生来说治疗起来麻烦，效果差，无明显临床治疗效益，治疗积极性低。

有的自制扩张器要么无可调性，要么需要麻醉下扩张。有的自制可调性扩张器，如张磊(授权公告号：CN204582269U)和王小龙(授权公告号：CN202951111U)的专利，工艺复杂，制作成本高。吴志坚(授权公告号：CN2169376)和肖新民(公告号：CN2113783)的专利，工艺简单，但体外露出部分多而长，携带不方便，好动的儿童又容易扎伤。

技术实现要素：

为解决上述技术问题，本实用新型的目的在于：提供一种可调性持续低张力内置包皮扩张器，其结构简单、成本低、不麻醉且痛苦少，极易广泛推广、不当尿流、内置在体内、携带方便。

为实现上述目的，本实用新型所采用的技术方案是：

一种内置包皮扩张器，包括呈弧形的上支架和下支架，所述上支架和下支架对称设置且凸弧面朝外，所述上支架和下支架的凹弧面之间设有两个能够调节的支撑装置，所述两个支撑装置分别位于弧形面靠近母线的位置，所述每一支撑装置包括两个螺纹杆和一个螺纹管，所述两个螺纹杆的一端分别对称地固定设置在所述上支架和下支架的凹弧面上，所述两个螺纹杆的另一端套入所述螺纹管内；所述上支架和下支架上还各设有一个牵引钩且相互对称。

所述的内置包皮扩张器，所述上支架和下支架分别设有一个凹槽，所述凹槽沿弧形上支架和下支架外壁的圆周方向凹陷设置，所述上支架和下支架的凹槽位于同一端，所述凹槽用于安装所述牵引钩的。

所述的内置包皮扩张器，所述牵引钩的一端设有凹形钩，所述凹形钩倒扣的固定安装在所述上支架和下支架的一端上，所述牵引钩的外端边继续延伸的设有一弧面，所述弧面与所述凹形钩的外端边外切。

与现有技术相比，采用上述技术方案的本实用新型的优点在于：1、本实用新型的包皮扩张器，由材质轻且具有一定强度以及对皮肤刺激小的材料制成；2、本实用新型在上、下支架之间设置有可调节的支撑装置，支撑装置可以自行可调节内置包皮扩张器内径的大小；3、本实用新型在包皮口过小时使用安装在包皮扩张器上的牵引钩；4、本实用新型的包皮扩张器基本上内置在体内，因此携带方便，无需常来医院。

附图说明

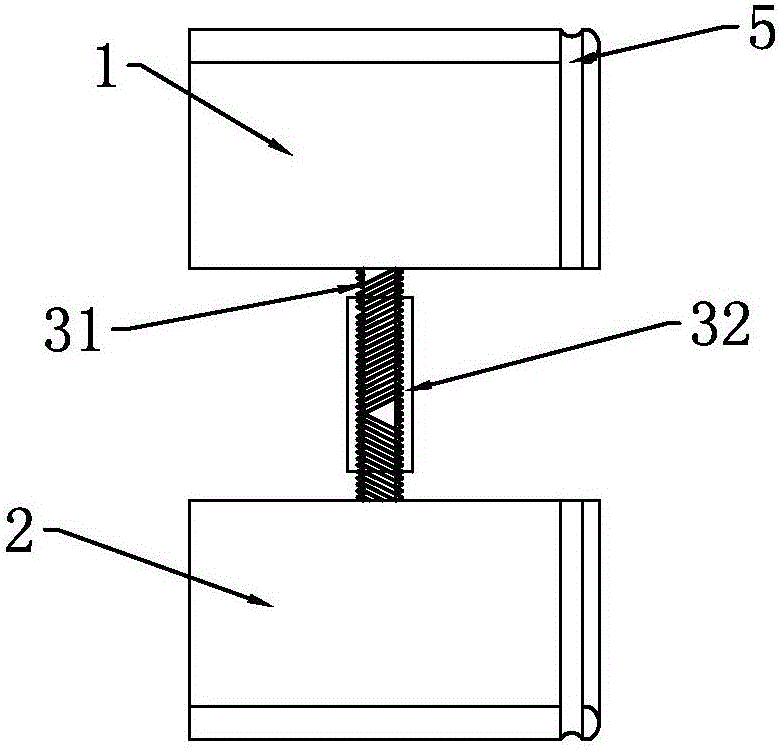

图1为本实用新型的主视图；

图2为本实用新型的左视图；

图3为本实用新型带有牵引钩的主视图；

图4为本实用新型带有牵引钩的左视图。

附图标记说明：1-上支架；2-下支架；3-支撑装置；31-螺纹杆；32-螺纹管；4-牵引钩；41-凹形钩；42-弧面；5-凹槽。

具体实施方式

下面结合具体实施例和附图来进一步描述本实用新型，本实用新型的优点和特点将会随着描述而更为清楚。

如图1和图2所示，为本实用新型的一种内置包皮扩张器的主视和左视结构示意图，本实用新型包括两个上下对称设置且呈弧形的上支架1和下支架2，上支架1和下支架2的凸弧面朝外、凹弧面朝内，上支架1和下支架2的凹弧面之间设有两个可调性的支撑装置3，两个支撑装置3分别位于弧形面的两侧且靠近轴向边缘的位置，每一支撑装置3包括两个正反扣螺纹杆31和一个正反扣螺纹管32，两个螺纹杆31的一端分别对称的固定设置在上支架1和下支架2上，两个螺纹杆31的另一端套入螺纹管32内，通过螺纹管32与上下两个螺纹杆31的相对运动，从而调节上支架1和下支架2之间的间距大小。

如图3和图4所示，为本实用新型带有牵引钩4的主视和左视结构示意图，其中，在上支架1和下支架2上还各设有一个牵引钩4且相互对称，同时在上支架1和下支架2上分别设有一个凹槽5用于安装牵引钩4，其中，凹槽5沿弧形上支架1和下支架2外壁的圆周方向凹陷设置，上支架1和下支架2的凹槽5位于同一端。其中，牵引钩4的一端设有凹形钩41，凹形钩41倒扣的卡固定在上支架1和下支架2的一端上，牵引钩4的外端边继续延伸的设有一弧面42，弧面42与凹形钩41的外端边外切。

本实用新型在使用时，将包茎病人(无局部感染)包皮外口消毒。用小血管钳撑开包皮外口，置入包皮扩张器。用可调节的支撑装置3将包皮扩张器撑开至有胀感，但无痛感程度。定期用可调节支撑装置3将包茎包皮扩张器撑大。将包皮口周长扩张至龟头直径的4至5倍。

若包皮外口太小，则将牵引钩4安装在包皮扩张器的上、下支架2的凹槽5上。用牵引钩4牵拉包皮扩张。这时扩张器紧贴龟头，携带方便。

目的在于病人不麻醉且痛苦少，治疗费用低，不要经常来医院，扩张效果确切，病人易接受的方法来治疗包茎，使病人不易发生包皮炎、泌尿系感染、包皮粘连、前列腺炎以及阴茎癌。对儿童来说随着生长发育包皮过长也有可能自愈。

因此，由以上内容可知，本实用新型的优点在于设计及制作简单、治疗费用低；不麻醉但痛苦少；低压扩张，避免包皮组织细胞变性；无须来回奔跑于医院，基本上内置在体内携带方便，易操作，不当尿流，扩张效果确切；病人易接受，极易广泛推广。一旦扩张成功，只要局部保持清洁卫生，可以预防上述包茎的并发症。对儿童来说随着生长发育包皮过长也有可能自愈。

以上的说明和实施例仅是范例性的，并不对本实用新型的范围构成任何限制。本领域技术人员应该理解的是，在不偏离本实用新型的精神和范围下可以对本实用新型技术方案的细节和形式进行修改或替换，但这些修改和替换均落入本实用新型的保护范围内。
