一种大型太阳能消毒柜的制作方法

本实用新型涉及一种消毒柜技术领域，具体涉及一种大型户外太阳能消毒柜。

背景技术：

随着人类社会的发展，人们越来越注重生活质量，消毒技术广泛的应用于医疗卫生、食品安全、公共场所、衣物、美容等等。目前消毒方式有热力消毒、化学药物消毒、紫外消毒、放电辐射消毒，普遍使用市电完成消毒，然而在没有电源的地方消毒处理困难，反而这些地方卫生条件很差，全球每年因为未及时消毒处理必要的生活、医疗用品，导致很多人死亡。太阳能是取之不尽、用之不竭的清洁能源，开发利用太阳能可有效解决化石能源短缺和分布不均的问题及燃烧化石能源带来的环境问题，各行业结合太阳能将对人类社会自身的发展和地球环境的保护都具有深远的战略意义。

技术实现要素：

本实用新型的目的提供一种可升降式太阳能消毒柜，采用压力蒸汽、远红外、紫外消毒灭菌，具有节能环保，消毒彻底的优点。

实用新型通过以下技术方案实现：不同纬度对太阳电池的倾角要求不同，太阳能电池板通过调节支架的螺丝，得到最佳倾斜角，使得太阳电池工作在最大功率点附近。

压力蒸汽灭菌是热力灭菌中使用最普遍、效果最可靠的一种方法。蒸汽凝结时释放出的潜热和凝聚收缩后产生的负压加速了蒸汽对物品很强穿透性，由于强穿透力物品的深部也能很快达到灭菌所需的温度，且灭菌效果可靠，能灭杀所有微生物。压力蒸汽灭菌要注意以下些问题，1、控制加热的速度。如果加热太快消毒柜内温度很快上升到所要求的标准，而消毒物品内部尚未达到要求的温度，以致在规定的时间内往往达不到灭菌的要求，所以必须控制加热的速度。2、排除压力蒸汽灭菌器内空气。如果灭菌器内的空气未排除，则蒸汽不能达到饱和，因此，虽然压力达到了所需压力，但蒸汽的温度却未达到要求。另一方面，灭菌器内空气的存在还可能影响蒸汽消毒物品内部的穿透，形成物品内温度低，而物品外温度高的现象。3、防止产生超热蒸汽。一定容积的蒸汽在不断加热的情况下，一旦超过相界温度（在一定压力的饱和蒸汽温度）即形成超热现象。若超过相界2℃以上，蒸汽即不凝聚，亦不能释放潜热，其热穿透能力减退到与干热空气近似，并可导致灭菌的失败。因此，灭菌时应注意蒸汽发生器内加水量要多于产生蒸汽的实际需要量。

对消毒要求不是特别高的物品，采用石英管发热丝作热源产生120摄氏度以上的高温进行远红外线消毒，它以电磁波形式向外辐射能量，易被各种细菌吸收，超过细菌所承受的温度，杀死细菌，达到国家二星级标准，具有穿透性强，效率高的特点。此外用紫外线消毒，使微生物细胞的核酸、原浆蛋白和酶在紫外灯的照射后变性，致细胞死亡。柜内壁的镜面反射材料涂层为铝，对消毒物品全方位彻底的消毒。

可移动盛物架为三角式堆叠，增大表面积，消毒物品充分接触压力蒸汽，带孔式放物槽，保证蒸汽的顺利流通。

附图说明

下面结合附图对本实用新型进一步说明。

图1是实用新型太阳能消毒柜的整体结构示意图。

图1中，1、太阳能消毒柜体；2、温度调节按钮；3、太阳能电池板；4、太阳电池铝合金框架；5、升降螺丝；6、温度、湿度LED显示屏；7、温度开关；8、开门手柄；9、太阳能蓄电池；10、转向轮；11、气压开关；12、气压表。

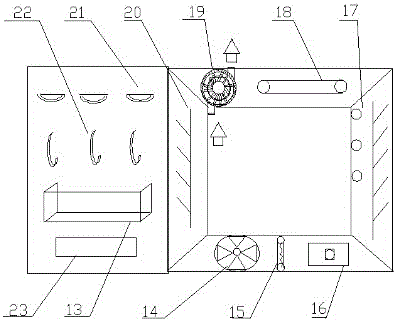

图2是实用新型太阳能消毒柜的内部结构图。

图2中，13、瓶状物体盛放箱；14、鼓风扇；15、石英管发热丝；16、压力蒸汽装置；17、排气孔；18、紫外灯；19、水环式真空泵；20、镜面反射材料；21、尖锐物品挂环；22、挂钩，23、单片机控制模块。

图3是实用新型太阳能消毒柜可移动的内部盛物架。

图3中， 24、放物架； 25、带孔式放物槽；26、放物架垫。

具体实施方式

下面结合附图及具体实施例对本实用新型近一步具体说明。

如图1、2所示，本实用新型太阳能消毒柜体1可通过转向轮10，移动到有阳光照射的地方，确保消毒柜顶部设有的太阳能电池板3充分照射到阳光，根据不同的纬度调节升降螺丝5确定最佳倾角，太阳能电池板3把光直接转化为电能存在蓄电池9，给整个消毒柜提供用电，开关11控制真空泵19的工作，当消毒柜的气压表12指示真空状态，压力蒸汽装置16释放蒸汽，这时可开启开关7，观察LED显示屏6湿度，按温度按钮2调到需要要的温度。经过压力蒸汽灭菌后，真空泵19缓慢减压，气压表12恢复正常,单片机控制模块23会开启排气孔17，鼓风扇14工作把蒸汽通过侧面的排气孔到外界，传感器感知蒸汽排除后，紫外灯18和石英管发热丝15发射远红外，照射到镜面反射材料20，全方位进行消毒。

还需要说明的是太阳能消毒柜一些独特的用处，图2中，盛放瓶状物体13可以避免移动中倒落，尖锐物品挂环21可以放小刀之类的尖锐物品，挂钩22可以挂毛巾之类的物品。图3中，可移动盛物架24为三角式堆叠，增大表面积，消毒物体得到彻底的消毒，带孔式放物槽25，保证蒸汽的透过。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型基础作的任何修改、等同替换和改进等，均包含在本实用新型的保护范围之内。
