一种医用氧气湿化瓶的制作方法

本实用新型涉及医疗辅助设备，尤其涉及一种医用氧气湿化瓶。

背景技术：

吸氧是医院常用的抢救或治疗手段之一，医用氧气极其干燥，如果患者直接吸入会导致呼吸道干燥不适，因此氧气湿化成为氧疗过程中不可缺少的环节，氧气湿化瓶也就成为输氧设备中必不可少的医疗设备。现有技术中，应用较为广泛的氧气湿化方法是采用氧气入水湿化方式，即将氧气吹入湿化瓶水中与水混合达到湿化效果。氧气湿化是防止因氧气过于干燥给病人带来不适而进行的氧气必备处理方法。现有的氧气湿化瓶是一个瓶子，进气端直接和氧气管道连接。当湿化瓶内没有蒸馏水或者湿化瓶内气压过高时，需要护士加水或者调节流速，当夜间出现这种情况时，病人自己无法察觉，如看护人员也没能及时发现时，很容易给病人带来危险。

技术实现要素：

本实用新型旨在提供一种医用氧气湿化瓶，能够在湿化瓶内没有蒸馏水或者湿化瓶内气压过高时自动报警，提醒医护人员。

为达到上述目的，本实用新型采用的技术方案如下：

一种医用氧气湿化瓶，包括瓶体、瓶盖、湿化杆、进气口、出气口、进气调节旋钮、阀体和流量计，所述阀体上设有进气通道、出气通道、阀体上下端气体通道和调节阀杆；所述瓶体设置有液位计和电子气压表，所述进气通道设置有电磁阀，还包括报警装置，所述报警装置与液位计、电子气压表、电磁阀电连接，报警装置安装在瓶体或瓶盖上。

优选的，所述报警装置包括蜂鸣器和/或指示灯。

优选的，所述报警装置还包括处理单元，所述处理单元与液位计、电子气压表、电磁阀、蜂鸣器、指示灯电连接。

优选的，所述出气口的末端设有外螺纹。

本实用新型能够在湿化瓶内没有蒸馏水或者湿化瓶内气压过高时自动报警，提醒医护人员加水或者调节流速，防止给病人带来危险或者损害。

附图说明

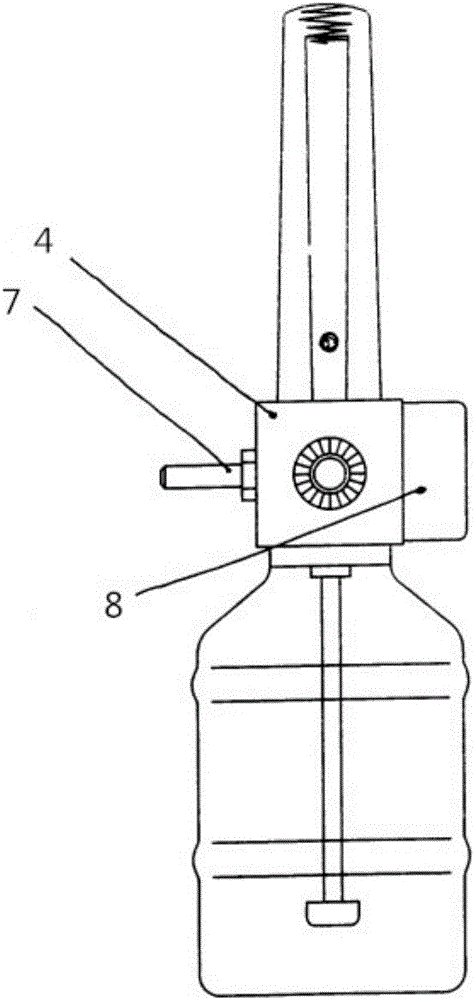

图1为本实用新型结构主视图

图2为本实用新型结构侧视图

图3为本实用新型结构剖视图

图中：1-流量计、2-刻度管、3-浮子、4-阀体、5-进气调节旋钮、6-进气口、7-出气口、8-报警装置、9-湿化杆、10-瓶体、11-进气通道、12-出气通道、13-调节阀杆、14-阀体上下端气体通道。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进行进一步详细说明。

如图1-3所示，一种医用氧气湿化瓶，包括瓶体10、瓶盖、湿化杆9、进气口6、出气口7、进气调节旋钮5、阀体4和流量计1，所述阀体4上设有进气通道11、出气通道12、阀体上下端气体通道14和调节阀杆13；所述瓶体10设置有液位计和电子气压表，所述进气通道11设置有电磁阀，还包括报警装置8，所述报警装置8与液位计、电子气压表、电磁阀电连接，报警装置8安装在瓶体10或瓶盖上。

优选的，所述报警装置8包括蜂鸣器和/或指示灯。

优选的，所述报警装置8还包括处理单元，所述处理单元与液位计、电子气压表、电磁阀、蜂鸣器、指示灯电连接。

优选的，所述出气口7的末端设有外螺纹。

当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
