一种基于人体工学的可调式术后增压胸腹带的制作方法

本实用新型属于医疗器械领域，特别是涉及到一种基于人体工学的可调式术后增压胸腹带。

背景技术：

目前，患者在胸腹部骨折或者胸腹部的手术后一般都会采用胸腹带来保护刀口或者固定药物。传统的胸腹带大多为棉织物制品，并在棉织物的两侧设置绑带或者松紧带，来捆绑固定。这导致传统的胸腹带在捆绑时用的时间长，延长了医务人员的工作时间，增大了医务人员的工作强度。在换药时，由于拆除和重新捆绑的过程缓慢，容易给病人带来不必要的痛苦和伤害。另外传统的胸腹带容易变形和脱落，药物或者加压袋没有专门的固定措施，在胸腹带变形时药物或者加压袋也会相应移位，严重影响了患者的康复治疗。

因此现有技术当中亟需要一种新的技术方案来解决这一问题。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种基于人体工学的可调式术后增压胸腹带，用来解决传统的胸腹带捆绑时用的时间长，增大了医务人员的工作强度；药物或者加压袋没有专门的固定措施，在胸腹带变形时药物或者加压袋也会相应移位，严重影响了患者的康复治疗等技术问题。

为了解决上述问题，本实用新型设计了一种基于人体工学的可调式术后增压胸腹带，包括胸腹带本体、局部增压带、全包围增压带、双面钩粘扣和单面钩粘扣，所述胸腹带本体为双面相同设置，胸腹带本体包括加强肋筋、透气带和无纺棉面层，胸腹带本体的两端通过双面钩粘扣连接；所述加强肋筋在胸腹带本体上对称设置，每侧的加强肋筋为两根，加强肋筋包括PVC内筋和无纺棉固定套；所述无纺棉固定套套在PVC内筋的外部；所述透气带设置在同侧的两根加强肋筋之间；

所述局部增压带包括局部增压伸缩带体和单面钩粘扣；所述局部增压伸缩带体上设置有均匀分布的透气孔，局部增压伸缩带体的两端对称设置有单面钩粘扣；

所述全包围增压带包括全包围增压伸缩带体和单面钩粘扣；所述全包围增压伸缩带体上设置有均匀分布的透气孔，全包围增压伸缩带体的两端以及中部分别设置有单面钩粘扣。

所述双面钩粘扣的数量为四个或者四个以上。

所述透气带的数量为双数，并且为8根或者8根以上。

有益效果：本实用新型根据人体工学设计，独立的双面钩粘扣可以放在任意位置对胸腹带本体的两端进行固定，大大加快了胸腹带的捆绑和拆除速度，使用快捷方便，降低了医务人员的工作强度。

加强肋筋有效避免了胸腹带本体的变形；局部增压带和全包围增压带可以根据需要固定药物或者固定增压袋，有效防止药物或者增压袋移位，保证了胸腹带能够出发挥最大的作用。

透气带和透气孔的设计，提高了患者的舒适性。

附图说明

下面结合附图及具体实施方式对本实用新型作进一步说明：

图1为本实用新型一种基于人体工学的可调式术后增压胸腹带的结构示意图。

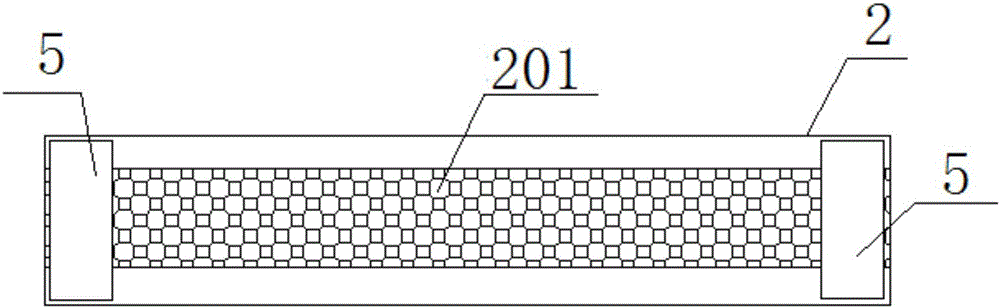

图2为本实用新型一种基于人体工学的可调式术后增压胸腹带中局部增压伸缩带体的结构示意图。

图3为本实用新型一种基于人体工学的可调式术后增压胸腹带中全包围增压伸缩带体的结构示意图。

图4为本实用新型一种基于人体工学的可调式术后增压胸腹带中加强肋筋的结构示意图。

图5为本实用新型一种基于人体工学的可调式术后增压胸腹带在实施例1中的结构示意图。

图6为本实用新型一种基于人体工学的可调式术后增压胸腹带在实施例2中的使用状态图一。

图7为本实用新型一种基于人体工学的可调式术后增压胸腹带在实施例2中的使用状态图二。

图8为本实用新型一种基于人体工学的可调式术后增压胸腹带在实施例2中的使用状态图三。

图中：1-胸腹带本体、2-局部增压带、3-全包围增压带、4-双面钩粘扣、5-单面钩粘扣、101-加强肋筋、102-透气带、103-无纺棉面层、1011-PVC内筋、1012-无纺棉固定套、201-局部增压伸缩带体、301-全包围增压伸缩带体。

具体实施方式

如图所示，一种基于人体工学的可调式术后增压胸腹带，包括胸腹带本体1、局部增压带2、全包围增压带3、双面钩粘扣4和单面钩粘扣5，所述胸腹带本体1为双面相同设置，胸腹带本体1包括加强肋筋101、透气带102和无纺棉面层103，胸腹带本体1的两端通过双面钩粘扣4连接；所述加强肋筋101在胸腹带本体1上对称设置，每侧的加强肋筋101为两根，加强肋筋101包括PVC内筋1011和无纺棉固定套1012；所述无纺棉固定套1012套在PVC内筋1011的外部；所述透气带102设置在同侧的两根加强肋筋101之间；

所述局部增压带2包括局部增压伸缩带体201和单面钩粘扣5；所述局部增压伸缩带体201上设置有均匀分布的透气孔，局部增压伸缩带体201的两端对称设置有单面钩粘扣5；

所述全包围增压带3包括全包围增压伸缩带体301和单面钩粘扣5；所述全包围增压伸缩带体301上设置有均匀分布的透气孔，全包围增压伸缩带体301的两端以及中部分别设置有单面钩粘扣5。

所述双面钩粘扣4的数量为四个或者四个以上。

所述透气带102的数量为双数，并且为8根或者8根以上。

本实用新型为一次性消耗品，专人专用，不会发生交叉感染，安全，卫生。

将本实用新型的胸腹带本体1平铺在患者身下，胸腹带本体1的两端依次抻直并覆盖在患者的胸腹部上，双面钩粘扣4用于胸腹带本体1的两端之间的固定连接，双面钩粘扣4为独立的粘扣，可以根据需要调节其位置以及使用双面钩粘扣4的个数。局部增压带2和全包围增压带3可以根据需要固定药物或者固定增压袋，有效防止药物或者增压袋移位，保证了胸腹带能够出发挥最大的作用。使用引流管的患者，引流管可以通过透气带102之间的间隙穿过，不需另外设置引流管通孔。

本实用新型透气性好，固定好且不容易脱落，使用起来更加方便、安全、可靠，提高了医护人员的工作效率，也方便换药和患者家属的护理。

实施例1、对药物或者局部固定没有特殊要求的患者或者对引流口位置要求特别精确的患者，可以使用只包括胸腹带本体1和单面钩粘扣5的简单胸腹带，胸腹带本体1的内层使用纱布，外层采用无纺棉面层103，单面钩粘扣5固定在胸腹带本体1的内层的一端，引流口由医生根据所需位置自行剪裁。这种设计生产工艺简单，生产成本低，既经济又适用。

实施例2、对于胸部手术的患者，尤其是乳腺手术的患者，胸腹带如果只是围绕胸腹部分捆绑，还是有脱落的可能。为了保证胸腹带的稳定性，将局部增压带2的局部增压伸缩带体201加长，用作辅助固定带，使其中部能够搭在患者肩膀，两端的单面钩粘扣5分别与后背和前胸的胸腹带粘贴固定。局部增压带2可以使用一条如图6所示，也可以使用两条。使用两条时，可以交叉固定，如图7所示，也可以并行固定，如图8所示。
