一种组合式镇痛器的制作方法

本实用新型涉及一种医疗器械，特别是涉及一种镇痛器。

背景技术：

在专利号为201510474176.5名为注射镇痛器的中国实用新型专利中公开了一种用于在注射时对注射区域周围的皮肤产生刺激作用，使得疼痛传递纤维对神经元产生抑制作用，从而形成闸门控制效应，使得疼痛闸门暂时关闭，能有效地降低婴幼儿肌肉注射时所产生的疼痛感，以解决现有婴幼儿肌肉注射过程中由于疼痛而造成的注射护理问题，降低了医护人员的工作强度，有效提升了医护人员的工作效率。

虽然上述专利中公开的技术方案在实践中对婴幼儿注射时确实起到了较好的镇痛作用，但是其还是存在以下不足：

1、镇痛器与注射器分开包装，产生了两次包装和两个包装袋。在使用时，就会产生两次拆装和两个包装垃圾。这样，一方面增加了操作步骤，直接增加了操作人员工作量；另一方面，产生两次包装垃圾，很浪费资源。

2、由于上述专利中的镇痛器是单独包装，使用时很可能会造成二次使用，不符合一次性无菌产品的医疗安全需求，也造成了一定的感染风险。

3、上述专利使用时是用手压住镇痛器的，一般是使用食指和拇指进行按压。使用完成后，由于没有与按压手指配合的设计，导致使用者需要用另一只手抓紧取出镇痛器，或者用按压的那只手其它手指进行夹紧抓起。这种使用方式导致镇痛器很容易掉，使用起来是存在一些不便的。

技术实现要素：

有鉴于现有技术的上述缺陷，本实用新型所要解决的技术问题是提供一种组合式镇痛器，其能够与一次性注射器组合包装且具有与按压手指配合的设计。

为实现上述目的，本实用新型提供了一种组合式镇痛器，包括压片、突出针、卡块、弹性卡片；所述的压片底部设置有突出针，且所述的压片上还设有穿刺孔和安装块；所述的安装块上设有卡合槽，所述的卡合槽与弹性卡片底部装配并卡紧弹性卡片。

作为本实用新型的进一步改进，所述的卡块上设有一截面为超过50%圆的圆弧槽。

作为本实用新型的进一步改进，所述的弹性卡片包括外层的包裹层和内层的弹性片，所述的弹性片为可弯曲的弹性金属片，所述的包裹层采用弹性材料制作。

作为本实用新型的进一步改进，所述的卡合槽宽度比弹性卡片厚度小0-0.1㎜。

作为本实用新型的进一步改进，所述的卡合槽中设置卡合凹槽，所述的卡合凹槽与设置在弹性卡片上的卡合凸起配合，所述的卡合凸起采用弹性材料制成。

作为本实用新型的进一步改进，所述的卡合槽开口端设置有卡合斜槽，所述的卡合斜槽宽度由开口端向卡合槽端逐渐倾斜变小，直到与卡合槽宽度相同。

作为本实用新型的进一步改进，所述的卡块采用弹性材料制成。

作为本实用新型的进一步改进，所述的弹性材料为橡胶或硅胶其中的一种。

作为本实用新型的进一步改进，所述的压片在设置有安装块的端面上设有用于防滑的文字或纹路。

本实用新型的有益效果是：本实用新型结构简单，使用方便；减少了镇痛器的二次使用，符合了一次性无菌产品的医疗安全需求，同时考虑了获得及时使用产品的便利性，不需要拆开两个包装，减少了包装的浪费。

附图说明

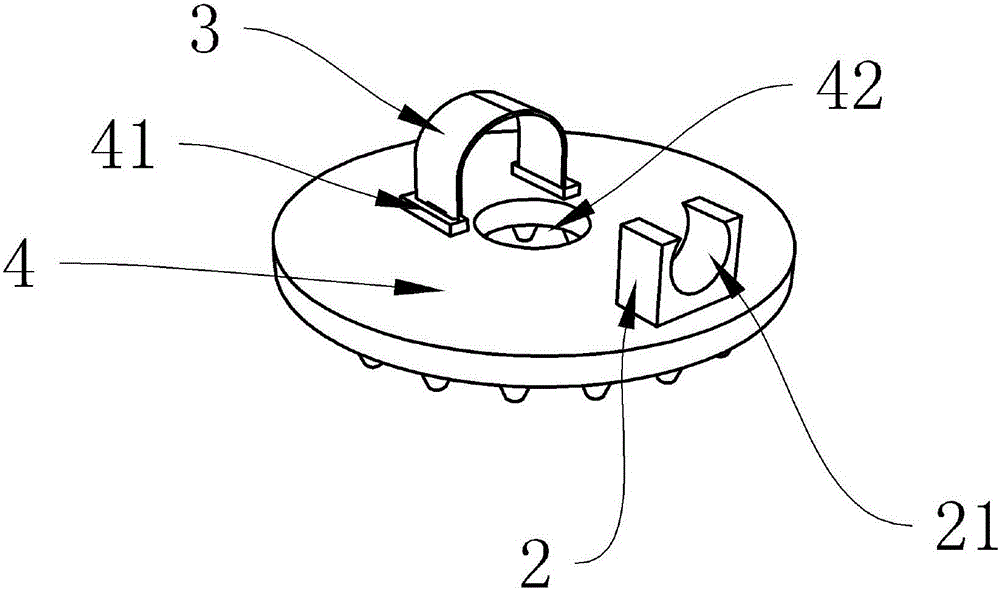

图1是本实用新型一种组合式镇痛器具体实施方式的结构示意图。

图2是本实用新型一种组合式镇痛器具体实施方式的结构示意图。

图3是本实用新型一种组合式镇痛器具体实施方式的结构示意图。

图4是本实用新型一种组合式镇痛器具体实施方式的使用状态图。

图5是本实用新型一种组合式镇痛器具体实施方式的前视剖面图。

图6是图5中A的放大图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

参见图1至图6，一种组合式镇痛器，包括压片4、突出针5、卡块2、弹性卡片3；所述的压片4底部（以图2为准）设置有突出针5，且所述的压片4上还设有穿刺孔42和安装块41；

参见图6，所述的安装块41上设有卡合槽413，所述的卡合槽413与弹性卡片3底部装配并卡紧弹性卡片3；

所述的弹性卡片3包括外层的包裹层33和内层的弹性片32，所述的弹性片32可为可弯曲的弹性金属片（类似于手机的U型支架）。所述的包裹层33主要用于保护弹性片32，可采用弹性材料制作，如橡胶、硅胶等。

所述的卡合槽413可以做成宽度略小于弹性卡片3厚度（小0.1毫米以下），使用时，通过包裹层33发生弹性变形而使弹性卡片3卡紧在卡合槽413中。

进一步地，可以在卡合槽413中设置卡合凹槽412，所述的卡合凹槽412与设置在弹性卡片3上的卡合凸起31配合，所述的卡合凸起31采用弹性材料制成。这样能够使弹性卡片3更加稳固地固定在卡合槽413中。

再进一步地，为了方便卡合凸起31装入卡合槽413中，可以在卡合槽413开口端设置卡合斜槽411，所述的卡合斜槽411宽度由开口端向卡合槽413端逐渐倾斜变小，直到与卡合槽413宽度相同。这样能够对弹性卡片3的装入起到导向的作用，且在装入过程中，通过卡合斜槽411逐渐压缩卡合凸起31，使卡合凸起更容易装入卡合凹槽412中。

所述的卡块2上设有一截面为超过50%圆的圆弧槽21，且卡块2同样采用弹性材料制成，可以是橡胶、硅胶等。

参见图1，所述的卡块2与注射器的推杆11卡紧，所述的弹性卡片3向针筒12弯曲以压紧针筒12部分。通过卡块2和弹性卡片3的作用就可将注射器简单地固定在镇痛器上，然后进行组合包装。使用时，只需要拆除一个包装即可取出注射器和镇痛器，非常的方便。而且由于注射器是一次性使用的，这种组合包装的方式也能防止镇痛器的二次使用。

参见图4，在使用时，可以将弹性卡片3向外掰弯，所述的弹性片3向外掰弯后会产生一向外弯曲的弧面。然后将食指和拇指分别穿入这两个弧面中，并进行按压使用。使用后，由于弧面是扣在手指上的，所以直接将手弯曲到指定位置后倾斜食指和拇指就能使镇痛器从手指上滑出，非常的方便。

以上详细描述了本实用新型的较佳具体实施例。应当理解，本领域的普通技术人员无需创造性劳动就可以根据本实用新型的构思作出诸多修改和变化。因此，凡本技术领域中技术人员依本实用新型的构思在现有技术的基础上通过逻辑分析、推理或者有限的实验可以得到的技术方案，皆应在由权利要求书所确定的保护范围内。
