一种APP控制的脉冲离子止汗仪的制作方法

本实用新型涉及医疗保健设备的技术领域，尤其涉及一种APP控制的脉冲离子止汗仪。

背景技术：

人体多汗症是一种相当常见的现象，据国际多汗症协会(International Hyperhidrosis Society)统计至少百分之三的人口有此问题， 多汗症一般侵犯手掌、脚底、腋下、面部以及颈背部等部位。虽然多汗症不算是严重的疾病，但是它给人们的日常生活、工作、以及社会活动等带来了极大的不便。目前医学上治疗多汗症的现有技术主要采用药物治疗与手术治疗。

1.药物治疗多汗症的缺点：治疗多汗症的药物大多含有对人体有害的药物成分、或者对人体神经系统造成不同程度的副作用以及伤害。

2.手术治疗多汗症的缺点：目前比较有效的一种治疗方式是通过胸腔镜胸交感神经夹闭术，对手掌、足底、腋窝、面部、颈部、及背部多汗症均有显著效果。但是，该手术治疗的最大缺点是可导致永久性无汗以及人体其他部位的代偿多汗，故逐渐被多汗症患者摒弃。

此外，根据检索现有发明，采用离子止汗方式的止汗仪采用的数码管或者液晶显示、以及按键控制的模式比较传统，不便于加入互联网以及智能化的控制和管理。

由于上述现有技术存在的缺点，为此需要一种解决或改善现有技术缺点的新技术。本发明设计一种APP控制的脉冲离子止汗仪：（1）所述APP运行在智能移动设备上，通过蓝牙配对连接来控制智能脉冲发生电路，对输出频率、输出电压、输出电流、模式控制、以及定时参数设置等进行控制；(2) 智能脉冲发生器电路与离子止汗装置配合使用，本发明所产生的脉冲电流能够使汗腺被电解后的正负离子所堆积阻塞从而阻止流汗。此止汗原理在于汗腺口形成阻塞，因而对于人体汗腺不造成伤害；（3）控制脉冲离子止汗仪的APP使用智能移动设备的显示器，从而摒弃了传统的显示装置以及按键控制，节省了硬件总体费用并方便用户使用； （4）所述APP通过移动网络与云数据服务器相连接，提供用户注册登录、用户群及时聊天、以及新闻消息发布功能，从而将使用该发明的用户群体纳入一个统一的社交网络体系，便于用户之间相互交流使用心得及体验，从而帮助用户尽快达到预期止汗效果。（5）利用智能移动设备以及APP的优势，为APP的操作添加语音命令识别功能，方便用户在双手止汗时通过语音命令来控制操作，节省操作时间并提高止汗效率。根据专利检索查询，目前国内外尚无本专利描述的技术存在。

技术实现要素：

为克服现有技术的不足，本实用新型提供一种APP控制的脉冲离子止汗仪。

为实现上述发明，本实用新型采用技术方案如下：

一种APP控制的脉冲离子止汗仪，包括：智能移动设备APP、蓝牙通讯模块、智能脉冲发生器、离子止汗装置，所述智能移动设备APP通过蓝牙通讯模块与所述智能脉冲发生器相连，并且智能移动设备APP通过移动网络与云数据服务器相连； 所述智能脉冲发生器的脉冲电极通过导线与离子止汗装置相连。

一种APP控制的脉冲离子止汗仪，所述智能移动设备APP上设置有针对智能脉冲发生器的控制界面，所述控制界面上分布有对输出脉冲频率、占空比、脉冲电压、脉冲电流、倒计时、累计时间、止汗部位的操作按键及对应操作数值的显示屏、蓝牙设置按钮以及设置界面、及负载状态显示的显示屏、对限压限流的报警显示的显示屏。

一种APP控制的脉冲离子止汗仪，所述智能脉冲发生器，包括：直流电压转换电路、MCU微控制器、脉冲输出控制模块及负载检测模块，所述MCU微控制器与脉冲输出控制模块输出端的负电极间设置有负载检测模块，用于检测负载添加状态，从而通过MCU微控制器对数据输出进行相应的逐级递增或者递减控制。

一种APP控制的脉冲离子止汗仪，所述直流电压转换电路由DC-DC降压电路、DC-DC升压电路组成。

一种APP控制的脉冲离子止汗仪，其特征是：所述蓝牙通讯模块的一端电连接在智能脉冲发生器的MCU微控制器的的串口端；蓝牙通讯模块的另一端电连接在智能脉冲发生器DC-DC降压电路的输出端。

通过采用上述的技术方案，本实用新型具有如下优越性：

1. 健康：采用健康方式治疗人体多汗症，避免了前文所述药物或者手术治疗所带来的对人体的各种伤害或者并发症；

2. 安全：通过采用自适应电压电流控制输出、多重限流限压方式及模块，为用户带来安全的止汗以及保护措施；

3. 智能：通过采用智能移动设备APP以及语音命令控制，为用户提供智能化、人性化的控制和操作；

4. 互联网+：通过接入互联网+与用户社交网络，为用户提供网络化的沟通与共享使用体验，云数据服务器能够分析用户数据、并推送建议或者提示信息给用户；

5. 舒适：通过MCU控制的脉冲输出，达到脉冲电压电流逐级渐变的控制，使得用户避免体验电压电流的骤变，从而为用户带来轻松舒适的止汗感受；

6. 高效：采用脉冲式输出，通过调节控制脉冲占空比，能使用户相应提升止汗时所能耐受的电压峰值，从而为用户带来同时改善止汗舒适感与止汗效率的双重效果；

7. 便捷：智能移动设备普及率已很高，用户通过APP来控制操作、对止汗过程有关数据进行长期记录、通过APP与其他用户随时交流止汗心得或经验，这给用户带来极大的便捷性；

8. 止汗效果持久： 根据本发明的大量实验显示，普通多汗者累计止汗10个小时左右即可感受到疗效，每天使用15～60分钟、持续使用一个疗程约7～10天之后，身体多汗部位将能持续保持温暖干燥约6周左右。之后根据用户自身情况，当多汗部位的汗腺逐步又恢复出汗后，再次进行相同剂量或者酌减剂量的止汗之后，止汗效果将能持续维持。

附图说明

图1 为智能移动设备APP控制的脉冲离子止汗仪方框图；

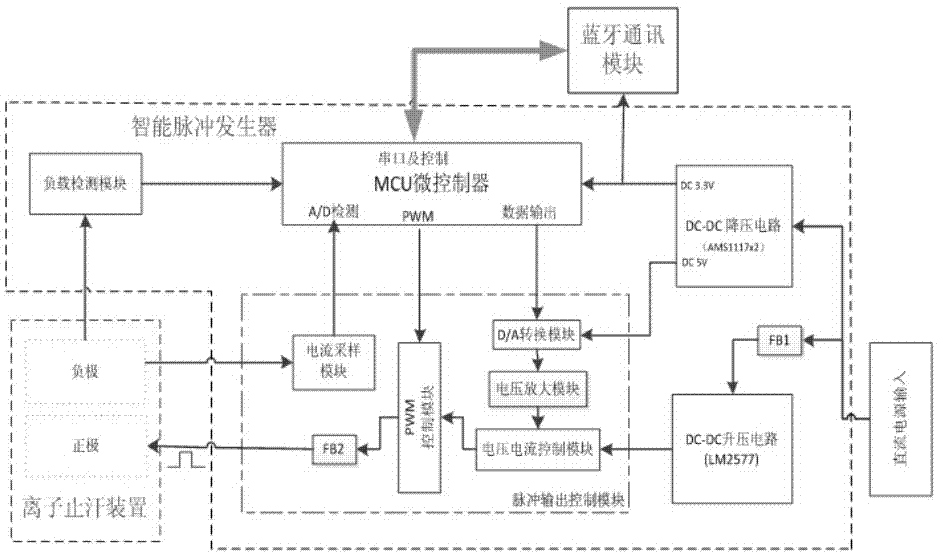

图2 为智能脉冲发生器、离子止汗装置及蓝牙通讯模块方框图；

图3 为智能移动设备APP控制主界面示意图；

图4 为智能脉冲发生器结构壳体实施例；

图5 为双手离子止汗装置的结构示意图。

具体实施方式

如图1至图5 所示，一种APP控制的脉冲离子止汗仪，包括：智能移动设备APP、蓝牙通讯模块、智能脉冲发生器、离子止汗装置，所述智能移动设备APP通过蓝牙通讯模块与所述智能脉冲发生器相连，并且智能移动设备APP通过移动网络与云数据服务器相连； 所述智能脉冲发生器的脉冲电极通过导线与离子止汗装置相连。

所述智能移动设备APP上设置有针对智能脉冲发生器的控制界面，所述控制界面上分布有对输出脉冲频率、占空比、脉冲电压、脉冲电流、倒计时、累计时间、止汗部位的操作按键及对应操作数值的显示屏、蓝牙设置按钮以及设置界面、及负载状态显示的显示屏、对限压限流的报警显示的显示屏。

所述智能脉冲发生器，包括：直流电压转换电路、MCU微控制器、脉冲输出控制模块及负载检测模块，所述MCU微控制器与脉冲输出控制模块输出端的负电极间设置有负载检测模块，用于检测负载添加状态，从而通过MCU微控制器对数据输出进行相应的逐级递增或者递减控制。所述直流电压转换电路由DC-DC降压电路、DC-DC升压电路组成。

所述蓝牙通讯模块的一端电连接在智能脉冲发生器的MCU微控制器的的串口端；蓝牙通讯模块的另一端电连接在智能脉冲发生器DC-DC降压电路的输出端。

以下将详细解释本实用新型的设计以及使用方法，在符合以下实施方式所示原理的基础上，可以衍生出各种改变，包括输出频率、在电路、结构形状上等设计变化。公开本发明的目的旨在保护本实用新型范围内的一切变化和改进，本实用新型并不局限于以下所列举的实施方式， 而由此所引申出的显而易见的变化或变动仍处于本发明的保护范围之内。

控制的脉冲离子止汗仪实施例1：

如图1所示，一种APP控制的脉冲离子止汗仪，包括：智能移动设备及APP、蓝牙通讯模块、智能脉冲发生器、以及离子止汗装置。 所述APP通过蓝牙通讯模块与所述智能脉冲发生器之间传递控制指令或者设置状态数据，同时通过智能移动设备所连接的移动网络与云数据服务器之间传递数据。 所述智能脉冲发生器的输出正负电极通过金属导线与离子止汗装置的正负电极分别相连。

如图3所示的APP控制界面，用户首先通过蓝牙设置，将智能移动设备与蓝牙通讯模块建立配对连接。 接着，经由所述蓝牙通讯模块将智能移动设备APP控制界面的设置及控制按键指令传送给控制智能脉冲发生器的MCU微控制器，包括脉冲频率、脉冲电压值、脉冲电流值、脉冲占空比、单次工作时间、累计止汗总时间、工作部位的设置值，这些设置值通过智能移动设备APP控制界面上对应的加/减按钮、以及设置按钮来完成手动调节设置。例如：脉冲频率、占空比、脉冲电压、脉冲电流、单次工作时间均能通过其各自左右两侧的加/减按钮来调节，其各自的单位标称值分别是千赫兹KHz、百分比%、伏、毫安、分钟及小时。当调节工作部位时，只需要按下对应的工作部位的按钮，包括手、足、腋下、面部、颈部、或背部，APP将显示对各自工作部位的预先设置值，包括占空比、脉冲电压、脉冲电流以及单次工作时间。例如：对于腋下止汗，因腋下皮肤敏感度高，所以预先将脉冲电压、电流设置值相应地调低、占空比调节至相对高值，这样用户能基本上在一个感觉舒适的输出强度范围内进行止汗。 另一方面，MCU微控制器将负载状态、脉冲电压值、脉冲电流值、或限压限流的报警通过蓝牙通讯模块传输给APP，并同时在APP的控制界面上实时显示出来。单次工作时间通过智能移动设备的定时器在APP上显示，累计止汗总时间的记录是对所有负载处于连接状态时的时间累加。当达到一个满意疗程后，该累计止汗总时间可以告知用户该疗程的统计总时间，之后用户通过APP控制界面上设置的“清零”按钮能够清零，以便为下一个疗程开始重新计时。 此外，在APP控制界面上设置有限压限流的报警，当电压或者电流因电路异常瞬间超过30V或者20mA时， 该报警将闪亮并鸣音；当电路异常解除后，该报警自动撤销。 在APP提示报警的同时，通过所述智能脉冲发生器的内部自适应控制电路，能够将输出电压及电流值控制在限值以内，从而确保用户的使用安全。

所述蓝牙通讯模块，是介于智能移动设备与智能脉冲发生器之间的通讯模块，该蓝牙通讯模块将智能移动设备APP发送的信号传输给MCU微控制器并经过MCU微控制器的处理后传输给智能脉冲发生器电路；同时MCU微控制器也把脉冲输出电压、脉冲输出电流、负载状态、限压限流的实时信息通过蓝牙通讯模块传给APP。优选地，所述蓝牙通讯模块采用汇承公司的HC-08 BLE4.0低功耗蓝牙模块，该模块由DC-DC降压电路供电。MCU微控制器通过串口与蓝牙通讯模块的RX、TX端口交叉相连，配对连接成功之后便可以通过通用串口与蓝牙通讯模块进行双向通讯。并通过智能移动设备APP将有关信息实时显示在控制界面上。

所述智能脉冲发生器，包括：直流电压转换电路、MCU微控制器、脉冲输出控制模块、及负载检测模块，智能脉冲发生器的输出是频率可调的脉宽占空比可以通过设置调节的脉冲波。

所述直流电压转换电路包括DC-DC升压电路与DC-DC降压电路。所述MCU微控制器的型号优选但不限于STC12LE5A16AD。作为智能脉冲发生器的控制核心，MCU微控制器的输入信号包括来自APP经由蓝牙通讯模块传来的读取信号、经由A/D检测端口输入的电流采样模块的反馈信号、以及负载检测模块传来的负载状态信号；同时MCU微控制器经数据输出端输出数字控制信号至D/A转换模块、输出PWM控制信号至PWM控制模块，同时将脉冲电压值、脉冲电流值、负载状态、限压限流信息实时通过蓝牙通讯模块传送给智能移动设备的APP显示界面。

所述脉冲输出控制模块，包括：D/A转换模块、电压放大模块、电压电流控制模块、电流采样模块、PWM控制模块、及可恢复保险丝。所述D/A转换模块是由TLC5615串行数模转换器为主而组成的数模转换电路，其电源由DC-DC降压电路的5V供电，其转换更新率为1.21MHz。MCU微控制器通过数据输出端输出二进制代码控制D/A转换模块的输出，以0.1V为间隔、输出范围为0.1V~5V。

如图2所示，所述电流采样模块，其一端与所述智能脉冲发生器的负电极相连，另一端与MCU微控制器的A/D检测端相连。当负载添加后，电流采样模块将采集到的实时电流值通过A/D检测端反馈至MCU微控制器，同时与APP控制界面的设置值相对比，无论是电压或者电流哪个最先达到最大限制值(30V 或者 20mA)，MCU微控制器都将相应地作出限压限流控制。所述PWM控制模块，是由MCU微控制器的PWM控制端口与一组三极管以及电阻组成的控制脉冲频率与占空比的电路。通过设置MCU微控制器PWM定时器周期来设置输出PWM波形的频率，通过设置PWM定时器比较值来设置输出PWM波形的占空比，并通过一组三极管以及电阻来控制PWM的开关放大输出。

所述负载检测模块，是连接在智能脉冲发生器输出负极与MCU微控制器之间、对负载连接状态进行实时监测的模块。该模块由一组并联连接的电容、电阻以及二极管组成，该电路负责在负载两端测试采样电压以及电流，从而判断负载的连接状态以及负载的阻值范围。当有负载添加时，所述负载检测模块将产生“有负载”的信号并反馈至MCU微控制器，随之MCU微控制器将经由数据输出端口、对D/A转换模块发出逐级增加输出的控制信号、然后经过电压放大模块、电压电流控制模块逐级增加输出，当输出电压或者电流达到预先设置值时，MCU微控制器将停止增加输出；当无任何负载添加时，负载检测模块将产生“无负载”信号并反馈至MCU微控制器，从而令MCU微控制器发出相应的输出截断或暂停信号，此时电压放大电路仅输出12V并处于待机状态；当有负载添加、并且定时倒计时至零时，MCU微控制器将经由数据输出端口、对D/A转换模块发出逐级减少输出的控制信号、然后经过电压放大模块、电压电流控制模块逐级减少输出直至零。通过上述对输出幅度逐级增加或者减少的控制，将使用户获得平滑、舒适的止汗体验。此外，所述负载检测模块对负载的阀值进行预先设定，当负载值过小或者过大，所述负载检测模块能够判断。当智能脉冲发生器不包含所述负载检测模块时同样能够工作，只是无法对输出幅度大小逐级进行控制，即输出幅度仅由APP界面上的输出设置值固定大小来控制。

如图4所示，所述智能脉冲发生器包括结构壳体A1，A2是电源开关，A3是直流电源输入外接口，它外接可充电锂电池或者电源适配器，A4是脉冲电流输出的接线柱正负极，A5是蓝牙连接状态指示灯。

综上，该实施例所述智能脉冲发生器产生频率在0.3KHz~20KHz之间可调的脉宽占空比可以通过设置调节的脉冲波，然后经由金属导线传输到相应的离子止汗装置上对多汗部位进行止汗。

离子止汗装置实施例1：

如图5所示，一种APP控制的智能脉冲离子止汗仪，所述离子止汗装置为双手止汗装置，包括：两个相同体积的容器C1,每个容器C1内放置一个金属导电板C3，金属导电板C3上铺置一层吸水织物C2，以方便紧密接触待治疗的手掌或者脚底的部位。每个容器C1内置有所述止汗液C4，其液面高度以不浸盖手背为宜。其中，金属导电板C3通过与其相连的金属导线C5与智能脉冲发生器的正负极相连。为了便于折叠存放，通过折叠的连接部C6可以将两个容器C1折叠起来。当双手各自放置于一个容器C1中、该离子止汗装置能够对双手同时进行止汗。接通电源并确保蓝牙设置配对连接后，通过对APP控制界面的手动或者语音命令进行设置。当对双手进行止汗时，对于APP界面设置值的调节通过语音指令来控制操作，能够避免用户的双手不断离开治疗池容器C1而终止止汗，从而节省用户时间并提高止汗效率、极大地方便了用户的使用。

当使用所述离子止汗装置时，通过脉冲电流将止汗液电解后生成的带正极和负极的离子迫入皮肤的最表层即角质层，在汗腺口形成堆积阻塞从而有效地阻止人体皮肤出汗。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。 对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。 这里无需也无法对所有的实施方式予以穷举。 而由此所引申出的显而易见的变化或变动仍处于本发明的保护范围之内。
