家用胎儿心率监护设备的制作方法

本实用新型涉及一种家用胎儿心率监护设备。

背景技术：
：

目前由于孕检临床设备不可移动，对胎儿胎心的监测，只能在医院孕妇孕检时监测的一小段的时间内，大部分时间处于无检测状态，因此不能随时对胎儿的心率进行实时监控。对于胎儿胎心情况的监护，是孕妇保健阶段的重要环节，医生可以通过对胎儿的胎心监护，了解孕妇腹内胎儿的情况，及时采取有针对性的措施，防止胎儿出现异常，是提高孕妇的保健水平，降低胎儿的死亡率的重要保障手段。

技术实现要素：
：

本实用新型的目的是提供一种家用胎儿心率监护设备。

上述的目的通过以下的技术方案实现：

一种家用胎儿心率监护设备，其组成包括：监护仪本体，所述的监护仪本体内部具有DSP监测系统，所述的监护仪本体下端通过导线与超声探头装置连接，所述的监护仪本体前端上方安装有胎心率曲线显示屏，所述的胎心率曲线显示屏下方分别安装胎心率数值显示屏、音量显示屏、用电量显示屏，所述的监护仪本体前端中间位置分别安装有电源开关按钮、菜单按钮。

所述的家用胎儿心率监护设备，所述的监护仪本体下方安装有扬声器，所述的扬声器上方安装有音量控制按钮，所述的监护仪本体顶部分别安装有耳机插座、USB接口，所述的监护仪本体前端上方安装有报警显示灯，所述的监护仪本体背面通过合页与电池盖连接，所述的监护仪本体内部凹槽内安装有电池。

有益效果：

1.本实用新型是一种家用胎儿心率监护设备，采用DSP监测技术，能够使孕妇在家对胎儿进行心率监测，孕妇可以自己操作听取胎心音，计数胎儿心率，实现提早监测，发现异常报警提示，该设备准确、可靠，操作方便，提高孕妇的保健水平，降低了胎儿的死亡率。

本实用新型采用内置扬声器和音频输出接口，能够清晰聆听胎儿的心跳情况，并在胎心率数值显示屏显示，直观方便。

本实用新型能够通过胎心率曲线显示屏直接观察胎儿心率的变化情况，判断胎儿缺氧、宫内窘迫及脐带绕颈等症状，并采取补救措施，提高生育安全。

本实用新型采用高灵敏度超声探头装置，内部具有压电陶瓷片，测量灵敏，超声剂量远远低于国家安全标准，监护胎儿安全可靠。

附图说明：

附图1是本实用新型的结构示意图。

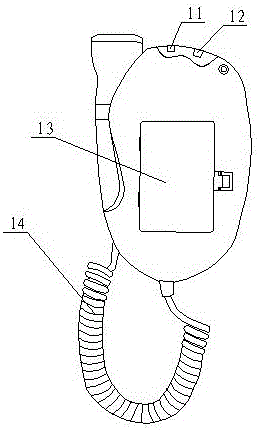

附图2是附图1的背面结构示意图。

具体实施方式：

实施例1：

一种家用胎儿心率监护设备，其组成包括：监护仪本体1，所述的监护仪本体内部具有DSP监测系统，所述的监护仪本体下端通过导线14与超声探头装置10连接，所述的监护仪本体前端上方安装有胎心率曲线显示屏2，所述的胎心率曲线显示屏下方分别安装胎心率数值显示屏3、音量显示屏4、用电量显示屏9，所述的监护仪本体前端中间位置分别安装有电源开关按钮5、菜单按钮8。

实施例2：

根据实施例1所述的家用胎儿心率监护设备，所述的监护仪本体下方安装有扬声器7，所述的扬声器上方安装有音量控制按钮6，所述的监护仪本体顶部分别安装有耳机插座11、USB接口12，所述的监护仪本体前端上方安装有报警显示灯15，所述的监护仪本体背面通过合页与电池盖13连接，所述的监护仪本体内部凹槽内安装有电池。
