一种新型微创手术钳头的制作方法

本实用新型涉及一种医疗器械上的手术钳头，更具体地，涉及一种夹持组织的微创手术钳头。

背景技术：

手术钳在医疗上多用以在手术中夹持人体组织，普通微创手术钳由于结构的限制，不能很好地控制夹持力度，容易造成夹持力过大损伤组织。另外，现有手术钳的钳头齿形设计多为连续的平行直线横向齿型，在钳头横向为直线，加持侧向用力时，容易发生侧滑从而使得组织抓取不牢固，且易对组织造成伤害。

技术实现要素：

为解决以上不足，本实用新型提供了一种夹持组织的微创手术钳头，包括上、下两片钳头，一根推拉杆。上、下两片钳头为配合件，钳头尾部设计有转轴孔和滑槽，转轴孔中间穿有销轴，上下两片钳头通过销轴装配在一起。推拉杆装配于两钳头中间，两侧凸轴分别置于两钳头的滑槽中，推拉杆的前后伸缩带动凸轴沿滑槽滑动来实现钳头的开合，可以根据推拉杆伸缩的量来控制钳头加持力度。钳头设计细长，在微创手术上使用更具优势。钳头前端为横向齿形，中部有一长条孔，可以防止在夹持组织时发生侧向滑动造成伤害。

钳头头部外缘设计为半圆形，中间设计有一长条孔，孔两端亦为半圆形。

钳头外边缘及孔的棱角做倒R处理，避免施术时划伤组织。

钳头尾部设计有转轴孔，转轴孔中间穿有销轴，上下两片钳头通过销轴装配在一起。

钳头尾部设计有滑槽，形状为长条孔，两端为半圆形。

滑槽方向与钳头背面呈25度夹角。

两片钳头配合后，两尾部装配面之间存在一定宽度缝隙，用于装配推拉杆。

推拉杆前端为一平面，厚度略小于钳头装配面之间缝隙，推拉杆可以在其中转动。

推拉杆前端平面顶端两侧各有一个凸轴，两凸轴分别装配于两钳头的滑槽。

将钳头与手术钳主体结构连接，主体结构通过控制推拉杆的前后伸缩移动，带动凸轴在滑槽内滑动来控制钳头的开合。

本实用新型的有益效果在于：

1.钳头设计有长条孔，可避免施术过程中夹持组织发生侧滑。

2.主体结构可以通过控制推拉杆的伸缩量来控制加持力度，可避免过夹持对组织造成损伤。

3.钳头结构简单，可利用金属粉末注射成形技术进行批量化生产，成本低、效率高，具有较强的竞争优势。

附图说明

图1为钳头结构示意图(以下钳头为例)。

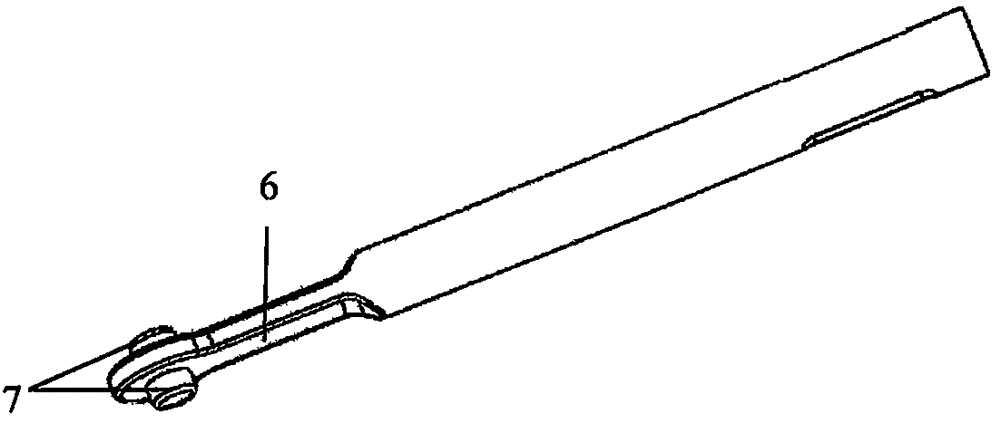

图2为推拉杆结构示意图。

图3为钳头装配示意图。

附图中的标记为：1：齿形；2：长条孔；3：转轴孔；4：滑槽；5：装配面；6：平面；7：凸轴。

具体实施方式

下面结合附图，通过具体实施例对本发明作进一步的阐述，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

如图3所示，本实用新型由上下两片钳头、一根推拉杆组成。

实施例：将两片钳头进行配合，使两钳头的齿形1能够紧密咬合，两装配面5之间将会出现缝隙。取推拉杆，将其平面6置于上述缝隙中，两端凸轴分别置于两钳头的滑槽4中。从侧面将销轴穿入两转轴孔3内，固定销轴长度，避免钳头左右滑动导致推拉杆掉出装配面。此时，保持销轴两端固定，推动推拉杆向钳头方向运动，凸轴7将沿滑槽滑动，两滑槽方向错位使凸轴对两滑槽产生不同方向的挤压力，经过销轴的杠杆作用转化，进而导致钳头的开动作。同样的，向钳头尾端方向拉动推拉杆，将会实现钳头的合动作。
