一种医用动脉夹的制作方法

本实用新型涉及医疗器具领域，具体是一种医用动脉夹。

背景技术：

医用动脉夹在外科手术应用广泛。该手术创伤小，恢复快，目前大多数外科手术可以应用腹腔镜进行。但一些时间限制很严格的手术，如肾部分切除术，因为手术通道和缝合速度的限制，可影响腹腔镜手术的手术效果。目前腹腔镜肾部分切除往往先分离出肾动脉，用动脉夹阻断，然后行肾脏部分切除，在缝合完毕后，解除动脉夹。这一过程国际上推荐时间为20～30分钟内。如热缺血时间较长，随着热缺血时间延长，缺血再灌注损伤加重，会导致肾功能损害。手术中，在多数肾部分切除术的前几分钟，是应用电刀确定切除范围以及切开表浅肾组织，创面出血不明显，这部分阻断动脉的时间是可以通过技术手段节省的，在切除肿瘤，创面血管及出血点缝合后，很少再出现活动性出血，后续的动脉阻断时间也可通过技术手段缩短。但目前国际上并无相关技术。甚至有些位于肾无血管区的肿瘤，整个切除过程出血不明显，可以不阻断肾动脉。然而在临床上，因为腹腔镜视野和操作范围较开放手术小，术中动脉夹难以调整，手术过程中难以开放动脉夹来检查创面缝合满意度。为保证视野清晰，必须在开始至结束的整个过程保持动脉的阻断，动脉阻断开始后，整个手术过程需争分夺秒，术者心理压力很大。如果能够实现动脉阻断的灵活控制，则可视手术的出血情况判断是否阻断肾动脉及阻断的时机，最大限度降低热缺血时间。

技术实现要素：

本实用新型的目的是提供一种更加安全、更加高效的医用动脉夹。

本实用新型采用的技术方案为：

一种医用动脉夹，其创新点在于：包括框架，所述框架为数字“6”结构，所述框架的封闭部位内部设有活塞及活塞杆，所述框架的半封闭部位设有夹具，所述夹具与所述活塞杆固定连接，所述框架的尾部设有密封盖，所述密封盖设有通孔，且与所述活塞相通，所述通孔上连接着导管，所述导管的另一端设有气泵；

所述夹具由固定部分与活动部位组成，所述固定部分的下端活动连接着所述活动部分，所述活动部分为弧形结构。

进一步的，所述夹具的固定部分的上端开有凹槽，而所述框架的半封闭部分内壁与所述凹槽接触部位设有条形轨道，且两者相互配合。

进一步的，所述夹具采用金属材质或者塑料。

进一步的，所述框架的半封闭内壁为内倒角结构。

进一步的，所述导管的长度为60～70cm。

本实用新型的有益效果如下：

(l)本实用新型结构简单、成本较低、操作便捷，能够实现体外远程控制动脉的阻断与开放，助手操作本器械，术者在不中断切除动作的同时，实现动脉的阻断；

(2)本实用新型能够提高手术的安全性，对于困难的手术，如热缺血时间预计很长，可采用单次间歇阻断的方法，减轻缺血热灌注损伤。已有研究证实，这种单次的间歇性阻断肾动脉，与持续阻断比较，并不加重肾功能的损害；

(3)本实用新型的气泵上设有调节阀，可以调节气压大小，对于有动脉硬化或其他血管病的患者更加安全；

(4)本实用新型采用活塞驱动，收放自如，灵活性较高，不至于因压力过大损伤动脉壁。

附图说明

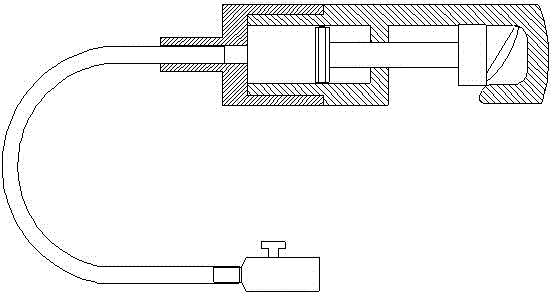

图1为本实用新型结构示意图。

图2为本实用新型使用情况示意图。

具体实施方式

一种医用动脉夹，包括框架1，所述框架1为数字“6”结构，所述框架1的封闭部位内部设有活塞2及活塞杆3，所述框架1的半封闭部位设有夹具4，所述夹具4与所述活塞杆3固定连接，所述框架1的尾部设有密封盖5，所述密封盖5设有通孔6，且与所述活塞2相通，所述通孔6上连接着导管7，所述导管7的另一端设有气泵8。

本实用新型的工作原理为：

调节气泵8气压使活塞2向前推进，带动夹具4同样向前推进，当进入到框架1的半封闭部位时夹具自动折叠，夹住动脉；而当要松开动脉时，只需使用气泵8抽气即可。

以上所述是本实用新型的优选实施方式，不能以此来限定本实用新型之权利范围。应当指出，对于本技术领域的普通技术人员来说，对本实用新型的技术方案进行修改或者等同替换，都不脱离本实用新型的保护范围。
