一种基于3D打印的手矫形器的制作方法

本实用新型属于医疗矫形器材技术领域，具体涉及一种基于3D打印的手矫形器。

背景技术：

骨骼矫形器是一种体外固定支具，一般装配于人体的四肢、躯干等部位，用于预防或矫正四肢或躯干畸形，也用于治疗骨关节疾病，还可在术后修复中用于促进骨关节愈合。患者在手掌骨损伤恢复过程中，大多都采用支架和石膏来保护受损伤的部位。其虽然可以限制关节的运动，防止受伤部位进一步损伤或与损伤有关的运动而促进关节痊愈，但其是利用绷带以缠绕的方式将支架固定至病人的患部，操作繁琐，拆卸支架很不方便。

石膏因其取材容易、价格低廉并且具有良好的可塑性和足够的强度而被广泛用于病人术后修复愈合过程中用来固定损伤骨折。石膏固定术在使用时，石膏套设于病人的骨折部位，对骨折部位进行固定，使骨折不再发生移位，进而促进骨折愈合。虽然该石膏固定术实现了对骨折部位的固定，但石膏不透气、使得病人皮肤极易滋生细菌，进而造成病人皮肤溃烂。另外，石膏还存在固定时操作繁琐、费时费力，并且无法调节松紧度，也不能沾水的缺点。若长时间固定还会引发一些并发症，如骨筋膜室综合症、压疮、废用性骨质疏松、关节僵硬等。

技术实现要素：

本实用新型的目的是提供一种基于3D打印的手矫形器，该手矫形器拆卸方便。

本实用新型所采用的技术方案是，一种基于3D打印的手矫形器，包括与人体并拢的手相吻合的矫形主体，矫形主体包括上托体和与上托体侧面连接的下托体，上托体和下托体上均设置有若干个透气孔，上托体和下托体上分别设置有若干个连接孔a和若干个连接孔b，连接孔a和连接孔b均靠近上托体与下托体连接的面相对的面，连接孔a和连接孔b的数量相同且位置相对，连接孔a和连接孔b内均设置有用于使矫形主体在手掌固定的连接件。

本实用新型的特点还在于，

透气孔为不规则的孔，每个透气孔形状均不同。

连接件为魔术贴扎带或绷带。

连接孔a和连接孔b均为条形孔。

上托体、下托体、若干个透气孔、连接孔a和连接孔b通过3D打印一体成型。

矫形主体、若干个透气孔和若干对连接孔通过3D打印一体成型。

本实用新型的有益效果是：一种基于3D打印的手矫形器通过设置矫形主体，矫形主体与人体并拢的手相贴合，上托体和下托体分别位于手背上和手掌内，通过魔术贴扎带或绷带将相对的连接孔a和连接孔b连接，从而使本实用新型与人体手部固定的，达到固定患者受伤的手部的目的，若干个透气孔增加了透气的功能，通过魔术贴扎带或绷带将相对的连接孔a和连接孔b连接，使得本实用新型拆卸方便。本实用新型结构简单、制造方便并且质量轻便。

附图说明

图1是本实用新型一种基于3D打印的手矫形器的结构示意图；

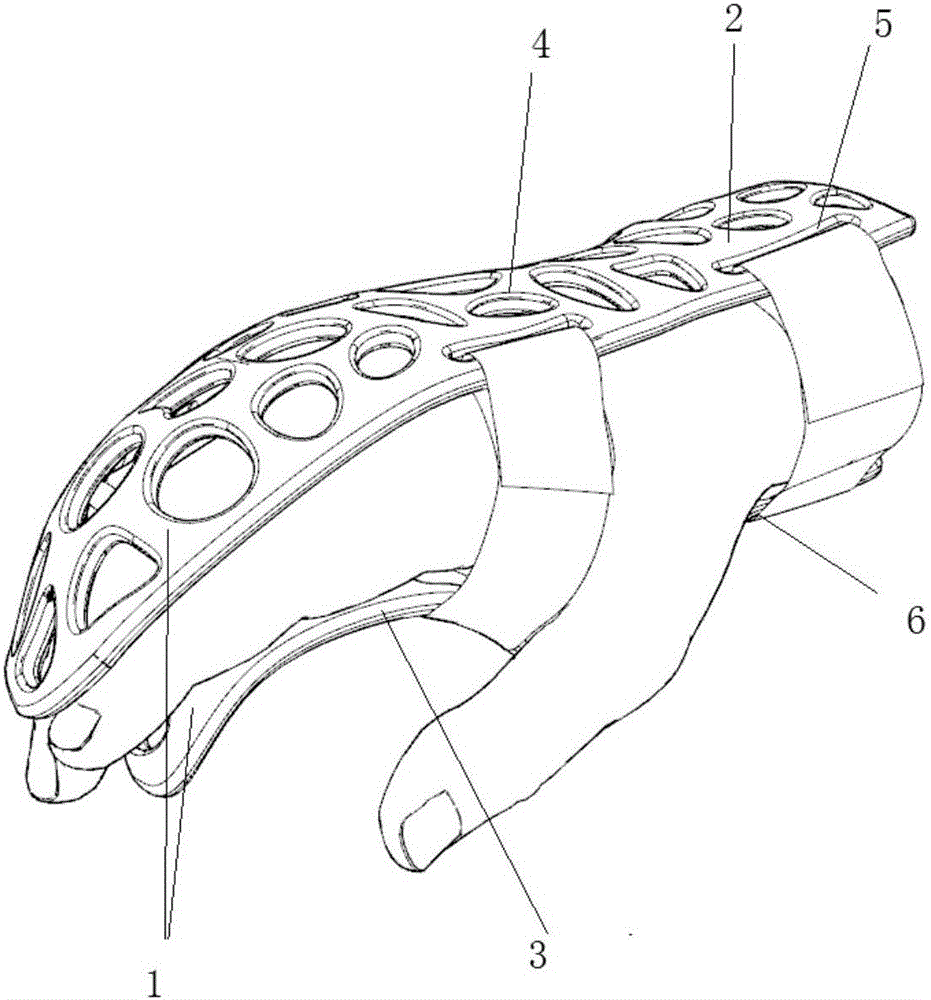

图2是本实用新型一种基于3D打印的手矫形器的使用状态示意图。

图中，1.矫形主体，2.上托体，3.下托体，4.透气孔，5.连接孔a，6.连接孔b。

具体实施方式

下面结合附图和具体实施方式对本实用新型进行详细说明。

本实用新型提供了一种基于3D打印的手矫形器，如图1所示，包括与人体并拢的手相吻合的矫形主体1，矫形主体1包括上托体2和与上托体2侧面连接的下托体3，上托体2和下托体3上均设置有若干个透气孔4，上托体2和下托体3上分别设置有若干个连接孔a5和若干个连接孔b6，连接孔a5和连接孔b6均靠近上托体2与下托体3连接的面相对的面，连接孔a5和连接孔b6的数量相同且位置相对，连接孔a5和连接孔b6内均设置有用于使矫形主体1在手掌固定的连接件；

透气孔4为不规则的孔，每个透气孔4形状均不同；

连接件为魔术贴扎带或绷带；

连接孔a5和连接孔b6均为条形孔；

上托体2、下托体3、若干个透气孔4、连接孔a5和连接孔b6通过3D打印一体成型。

本实用新型一种基于3D打印的手矫形器的使用方法是：如图2所示，将本实用新型的矫形主体1与人体并拢的手相贴合，上托体2和下托体3分别位于手背上和手掌内，通过魔术贴扎带或绷带将相对的连接孔a5和连接孔b6连接，从而使本实用新型与人体手部固定的，达到固定患者受伤的手部的目的，若干个透气孔4增加了透气的功能，通过魔术贴扎带或绷带将相对的连接孔a5和连接孔b6连接，使得本实用新型拆卸方便。

本实用新型的一种基于3D打印的手矫形器通过设置矫形主体1，矫形主体1与人体并拢的手相贴合，上托体2和下托体3分别位于手背上和手掌内，通过魔术贴扎带或绷带将相对的连接孔a5和连接孔b6连接，从而使本实用新型与人体手部固定的，达到固定患者受伤的手部的目的，若干个透气孔4增加了透气的功能，通过魔术贴扎带或绷带将相对的连接孔a5和连接孔b6连接，使得本实用新型拆卸方便。本实用新型结构简单、制造方便并且质量轻便。
