儿童股骨远端骨折的体位支撑垫的制作方法

本实用新型属于医疗辅助设备技术领域，尤其涉及一种儿童股骨远端骨折的体位支撑垫。

背景技术：

目前医院对于腿部患病的患者为了避免下肢部分悬空，增强血液循环，减轻下肢肿胀，通常使用腿垫将下肢进行托垫，使下肢抬高。但是在实际中，一般采用替代物进行托垫，如枕头或方形海绵垫等，不舒服，又不利于身体的疗养恢复，特别是针对2-5岁的儿童，目前没有特殊的体位支撑垫。如中国专利201020161499.1“小腿体位垫”和中国专利201520621872.X“充气式下肢体位垫”，都是针对普通成年人设计的。现有技术中，儿童骨折后，用牵引治疗方法，只是简单固定，牵引没有合适支撑垫，或者临时拼凑不同型号的体位垫，高度不够用时家属常用被服撑起，虽然可以轻微的满足治疗需求，但是由于患儿受伤部位的不同，应该人性化为患儿着想，满足临床更高的要求。由于儿童是特殊的人体，不同年龄段身高差异使得体位垫设计不能精确到每个人，而且儿童股骨近端骨折部位是一个特殊的部位，现有临床的体位垫不适宜，从高度、角度均不能满足治疗的目的。

技术实现要素：

为了克服上述现有技术的不足，本实用新型针对现有的临床体位垫不适宜，从高度、角度均不能满足治疗的目的问题，提供了一种儿童股骨远端骨折的体位支撑垫，解决2-5岁儿童股骨远端骨折这个特殊骨折部位恢复过程不舒适的问题，能从高度、角度上满足治疗目的，患儿恢复快。

一种儿童股骨远端骨折的体位支撑垫，其特征在于包括支撑体，所述支撑体表面为支撑面，所述支撑面的一侧设有斜面，所述所述支撑面的上表面设有凹弧面，所述斜面与所述凹弧面圆滑连接，所述支撑体的高度为20-24cm所述凹弧面的凹陷深度为2-4cm，所述斜面的长度为18-20cm，所述斜面与水平方向的夹角为45-70°。

所述凹弧面的凹陷深度为3cm。

所述斜面与水平方向的夹角为45°。

所述斜面与水平方向的夹角为60°。

所述斜面的最低点与所述支撑体的底部距离为1-3cm。

所述支撑体的长度为45-50cm，优选47cm。

所述支撑体的内层为海绵层，所述海绵层外部包有棉布层。

本实用新型的有益效果是：凹弧面用于放置儿童的小腿部分，与小腿的腿肚形状匹配，斜面与儿童的大腿接触，脚后跟放置在凹弧面与支撑面的交界处，支撑体的整个结构更加符合儿童的人体工学。本实用新型是临床测量2-5岁儿童的大腿长度和小腿长度后，根据人体结构精心设计的，与现有技术股骨干骨牵引治疗方法相比，具有轻便、好护理、不易压疮、美观、透气性好的功能，临床运用患儿的肢体时，患儿感觉舒服，并可以进行功能锻炼，便于护理人员观察。海绵层较为柔软，海绵层外包裹的棉布层可以清洗，消毒方便，同人体组织有良好的相容性。本实用新型有利于环保、降低患儿的劳动强度、缩短患儿的住院天数，并减轻患儿及家属的忧虑等，已在临床上试验，效果很好。

附图说明

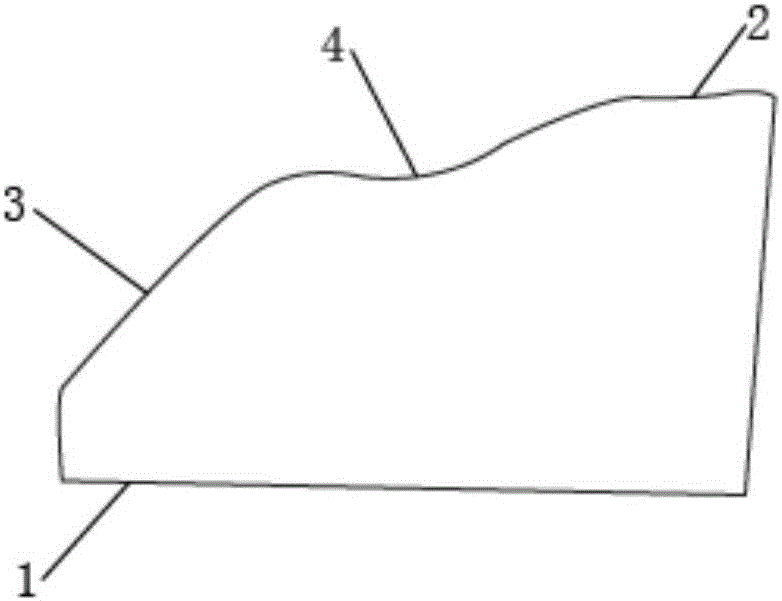

图1为本实用新型的结构示意图；

图2为本实用新型的侧视图。

图中，1、支撑体，2、支撑面，3、斜面，4、凹弧面。

具体实施方式

下面结合附图对实用新型的一种具体实施方式做出说明。

如图1、图2所示，本实用新型提供一种儿童股骨远端骨折的体位支撑垫，其特征在于包括支撑体，所述支撑体表面为支撑面，所述支撑面的一侧设有斜面，所述支撑面的上表面设有凹弧面，所述斜面与所述凹弧面圆滑连接，所述支撑体的高度为20-24cm，所述凹弧面的凹陷深度为2-4cm，所述斜面的长度为18-20cm，所述斜面与水平方向的夹角为45-70°。

所述凹弧面的凹陷深度为3cm。

所述斜面与水平方向的夹角为45°。

所述斜面与水平方向的夹角为60°。

所述斜面的最低点与所述支撑体的底部距离为1-3cm。

所述支撑体的长度为45-50cm，优选47cm。

上述尺寸可以根据儿童的具体年龄和身高调整，根据儿童的大腿和小腿长度，当患儿为2-3岁时，将斜面与水平方向的夹角设计为45°，根据4-5岁儿童的大腿长度和小腿长度，将斜面与水平方向的夹角设计为60°，这是符合大多数儿童生长身高的角度。对于2-5岁的儿童，将体位支撑垫的长度设计为47cm，高度设计为22cm，凹弧面的凹陷深度设计为3cm，斜面的长度设计为19cm，斜面底端距离支撑体底端的距离为2cm，这种体位支撑垫基本能满足2-5岁儿童的要求，并已经过临床试验。

临床基于成人型下肢体位垫的基础，对不同年龄的儿童适用标准也略有不同，根据2-3岁儿童的大腿长度和小腿长度，设计斜面长度13cm、斜面宽度6cm，斜面底边到支撑体底面距离为7cm，斜面与水平方向的夹角为45°；根据4-5岁儿童的大腿长度和小腿长度，设计斜面长度14cm、斜面宽度6.5cm和斜面底边到支撑体底面距离为7cm，斜面与水平方向的夹角60°。

使用时，儿童的大腿与斜面接触，小腿放置在凹弧面处，脚后跟放置在支撑体的剩余部分，整个形状和尺寸符合2-5岁儿童的工体学，用于儿童股骨远端骨折时高度、角度均合适，治疗恢复快。

以上对本实用新型的实例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
