一种乳腺癌放疗用体位摆定装置的制作方法

本实用新型涉及一种医疗辅助器械，特别是一种乳腺癌放疗用体位摆定装置。

背景技术：

肿瘤放射治疗是利用放射线治疗肿瘤的一种局部治疗方法。放射线包括放射性同位素产生的α、β、γ射线和各类x射线治疗机或加速器产生的x射线、电子线、质子束及其他粒子束等。放射治疗在肿瘤治疗中的作用和地位日益突出，已成为治疗乳腺癌的主要手段之一。因为放疗是放射线对于肿瘤的局部照射，所以医生需要精确定位患者的体位，以将放射线精准定位到肿瘤细胞上，而目前，通常做法是对患者的手臂及肩部进行摆放位置的限制以实现定位目的。而放疗装置规格统一，但是每天治疗不同患者，由于现有设备对于患者定位不准确，体位很容易发生变化，导致肿瘤定位点的变化，影响到放疗的效果。

技术实现要素：

本实用新型的技术任务是针对以上现有技术的不足，提供一种乳腺癌放疗用体位摆定装置。

本实用新型解决其技术问题的技术方案是：一种乳腺癌放疗用体位摆定装置，包括背板、颈腰部定位装置、手臂摆位装置，其特征在于：所述背板上表面上侧设有弧形槽、中间位置设有两段长方槽、下方设有两组串联槽，所述的弧形槽下方设有通孔，所述的弧形槽、长方槽和串联槽均有刻度标识；所述颈腰部定位装置包括长螺栓、套筒、手动旋紧螺帽、定位桩，所述长螺栓穿入背板的长方槽和串联槽，同轴安装有套筒、定位桩，长螺栓的螺纹端旋有手动旋紧螺帽；所述手臂摆位装置包括摆臂支板、手握柱、摆位螺栓、摆位紧定螺母、中部固紧螺栓、大臂托板、三角对位块，所述摆臂支板的顶部连接三角对位块，摆臂支板的顶端上表面连接空心手握柱、下表面连接一通心凸台，二者轴心相通，所述的摆位螺栓穿过弧形槽和所述的轴心，与摆位紧定螺母螺纹连接，所述摆臂支板背面中部位置设有带有内螺纹的凸台，所述的中部固紧螺栓穿过背板的通孔将摆臂支板和背板固紧定位成一个整体，所述的摆臂支板下部有多个挂孔，所述的大臂托板背侧有带有内螺纹的凸台，通过紧固螺栓与摆臂支板挂孔固定。

优选的是，上述背板的下表面设有条形凸起。

与现有技术相比较，本实用新型具有以下突出的有益效果：

1、操作简单，降低了医护人员工作难度；

2、实现对患者体位的精准定位；

3、结构简单、制造成本低，便于推广。

附图说明

图1是本实用新型的结构示意图。

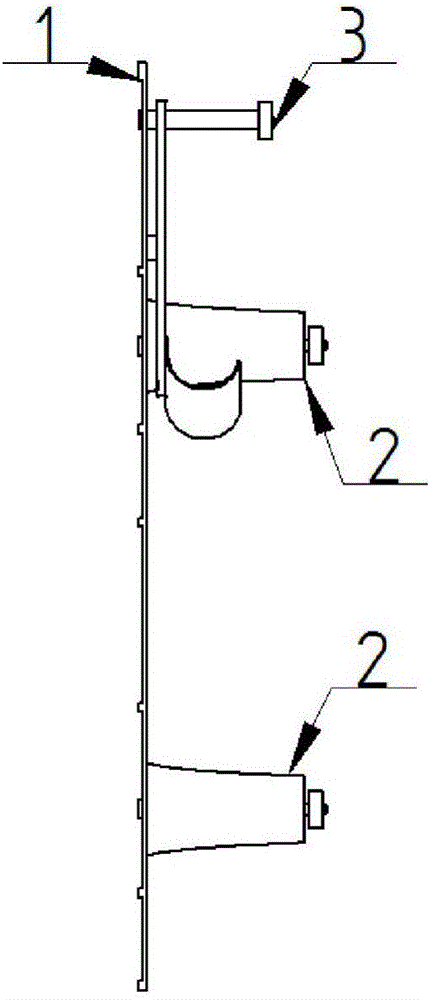

图2是本实用新型的侧视结构图。

图3是图1中颈腰部定位装置侧视结构示意图。

图4是图1中手臂摆位装置侧视结构示意图。

图5是图4中大臂托板侧视结构示意图。

具体实施方式

下面结合说明书附图和具体实施方式对本实用新型进一步说明。为简化叙述，设定靠近患者背部的一面为上表面，反之为下表面。以头部方向为上，反之为下。

如图1～2所示，本实用新型包括背板1、颈腰部定位装置2、手臂摆位装置3。

所述背板1为长方形，尺寸与患者背部相适应，上表面上侧设有弧形槽，弧形槽的下方设有通孔，中间位置设有两段长方槽11，下方设有两组串联槽12。所述的弧形槽、长方槽11和串联槽12均有刻度标识。

优化方案中，为使背板1的下表面有足够的安装空间，背板1的下表面设有若干条形凸起。

如图3所示，所述颈腰部定位装置2包括长螺栓21、套筒22、手动旋紧螺帽23、定位桩24。所述长螺栓21能够穿入背板1的长方槽11和串联槽12，其同轴安装有套筒22、定位桩24，长螺栓21的螺纹端旋有手动旋紧螺帽23，实现对患者颈腰部进行定位。并且通过刻度标识的记录来明确该患者的具体定位。

如图4～5所示，所述手臂摆位装置3包括摆臂支板31、手握柱32、摆位螺栓33、摆位紧定螺母34、中部固紧螺栓35、大臂托板36、三角对位块37。所述摆臂支板31的顶部连接有三角对位块37；摆臂支板31的顶端上表面连接空心手握柱32、下表面连接一通心凸台，二者轴心相通，所述的摆位螺栓33穿过弧形槽和所述的轴心，与摆位紧定螺母34螺纹连接。

所述摆臂支板31背面中部位置设有带有内螺纹的凸台，所述的中部固紧螺栓35穿过背板1的通孔将摆臂支板31和背板1固紧定位成一个整体。所述手握柱32为患者手掌握紧的柱体，其通过摆位螺栓33及摆位紧定螺母34夹紧连接，通过调整摆位紧定螺母34的松紧对手臂摆位装置3的摆动角度进行调整。所述三角对位块37与摆臂支板31一体，随着摆臂支板31位置的变动，三角对位块37精准对应弧形槽上的刻度标识。

所述的摆臂支板31下部有多个挂孔，所述的大臂托板36用于实现对患者大臂的支撑，其背侧有带有内螺纹的凸台，选择与患者匹配的摆臂支板31挂孔，通过紧固螺栓与挂孔固定，实现对大臂的限位。

需要说明的是，本实用新型的特定实施方案已经对本实用新型进行了详细描述，对于本领域的技术人员来说，在不背离本实用新型的精神和范围的情况下对它进行的各种显而易见的改变都在本实用新型的保护范围之内。
