一种可加热的血液袋的制作方法

本实用新型涉及一种医学，具体为一种可加热的血液袋。

背景技术：

血液袋使临床中经常使用的一种医疗工具，但是现有的血液袋有诸多缺点，比如：现有的血液袋一般4个角为直角，这会造成血液不能完全流出，从而造成浪费，并且的现有的加热装置一般从血液袋开始加热，这会造成没有用完的血液不能继续使用，同时在加热过程中不能保证血液均匀加热，从而有损血液的质量。

技术实现要素：

本实用新型的目的在于提供一种可加热的血液袋，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可加热的血液袋，包括挂环、血液袋、控制管、阻流塞、控制阀、加热管、发热装置、输血管，所述血液袋上端设有挂环，所述血液袋下端设有圆柱形控制管，所述控制管内部设有与控制管相吻合的阻流塞，所述控制管外壁设有与阻流塞连接的控制阀，所述控制管下端设有加热管，所述加热管外侧设有发热装置，所述加热管的另一端与输血管相连。

进一步的，所述发热装置包括装有发热聚合物的无纺布袋和与加热管粘贴的胶黏层。

进一步的，所述加热管的直径为0.5mm，所述加热管的数量为8根。

进一步的，所述血液袋下端两个角为弧形角。

进一步的，所述的发热装置为2个。

本实用新型的有益效果是：该可加热血液袋结构简单，可通过在血液流出血液袋后对其进行加热，从而达到未用完的血液可以继续冷藏使用，并且通过将加热管细化，可保证血液在加热过程在受热均匀且加热速度快，本实用新型操作简便，适用于各大医疗部门。

附图说明

图1为本实用新型的整体示意图；

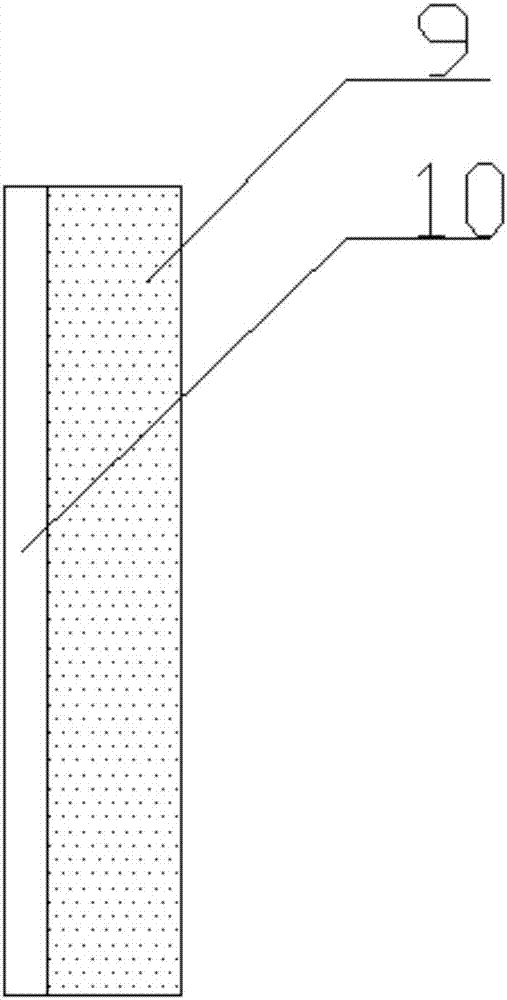

图2为本实用新型的加热装置剖视图；

图中：1.挂环、2.血液袋、3.控制管、4.阻流塞、5.控制阀、6.加热管、7.发热装置、8.输血管、9.发热聚合物无纺布袋、10.胶黏层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行亲楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种可加热的血液袋，包括挂环1、血液袋2、控制管3、阻流塞4、控制阀5、加热管6、发热装置7、输血管8，所述血液袋2上端设有挂环1，用于血液袋2挂于高处，所述血液袋2下端设有圆柱形控制管3，用于控制血液的流量，停止时可以达到关闭的作用，所述控制管3内部设有与控制管3相吻合的阻流塞4，所述控制管3外壁设有与阻流塞4连接的控制阀5，方便控制阻流塞，所述控制管3下端设有加热管6，将血液通过较细的管内使加热均匀，所述加热管6外侧设有发热装置7，用于给血液加热，所述加热管6的另一端与输血管8相连，用于将血液汇集，所述发热装置7包括装有发热聚合物的无纺布袋9和与加热管粘贴的胶黏层10，所述加热管6的直径为0.5mm，所述加热管6的数量为8根，确保加热管的效果，所述血液袋2下端两个角为弧形角，所述的发热装置7为2个，使加热更加快速。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
