女性阴道全面清洗给药装置的制作方法

本实用新型涉及妇科清洁用器材技术领域，特别涉及一种女性阴道全面清洗给药装置。

技术背景：

随着社会的发展和生活节奏的加快，人们对生活品质、保健养生、清洁预防话题越来越关注和重视，而生殖健康，保洁卫生又是关注的热点，很多生产企业都在围绕女性私密清洁护理开发新的技术方案和产品。

目前市场上的相关产品主要以外部清洗与内部清洗两种方式来解决女性私密部位杀菌，清洁。外部清洗是传统的清洗方式，陈旧古板达不到全面深入清洁的效果，不能满足使用者的潜在需求。内部清洗是一种新式全面的清洗方式，但是存在两个方面的使用缺陷：一，现有技术中的清洗器基本上都使用手动挤压式喷雾液体，不能连续喷出清洗液，达不到全面的清洗。二，现有技术中的清洗器的喷管采用直喷，单方向进行喷雾清洗达不到整体清洁死角，盲区较多无法保证清洗效果。

技术实现要素：
：

有鉴于此，有必要提供一种女性阴道全面清洗给药装置。

一种女性阴道全面清洗给药装置，包括瓶体、瓶盖、按钮、连接管和喷管，喷管包括连接部和喷液部，按钮配装在瓶盖上，连接管的 一端配装在按钮上，另一端伸入瓶体内，喷管的连接部与连接管连接，喷液部开设喷孔，喷液部的顶端为半圆球结构，喷孔为锥型结构。

优选的，喷孔为圆锥型结构或者棱锥型结构,喷孔环绕分布在喷管的喷液部，

优选的，喷液部的横截面为圆环状，连接部的横截面为圆环状，喷液部的横截面的内径大于连接部的横截面的内径。

优选的，喷液部与连接部一体成型。

优选的，瓶体采用可变形且可拉伸性材质制成。

优选的，瓶体内部配装管口挡块，管口挡块的密度小于清洗液的密度，连接管的另一端伸入瓶体内，且位于瓶体的瓶口处。

采用本实用新型可持续连动喷射清洗雾液，喷雾状态覆盖面大，物理雾化强，手动按下按钮后，清洗液的以雾液的形式从喷孔喷出，且本实用新型的喷孔在喷管的管壁上360度的设计，让喷孔均匀排列在喷管的管壁四周全面覆盖式的喷洒雾液，喷孔的锥型设计，使得喷洒的雾液更加均匀且雾化效果比较好，如此，采用本实用新型可以达到女性私密部位内的全方位、无盲区、无死角的清洗效果。

附图说明：

图1为女性阴道全面清洗给药装置喷洒液体的状态结构示意图。

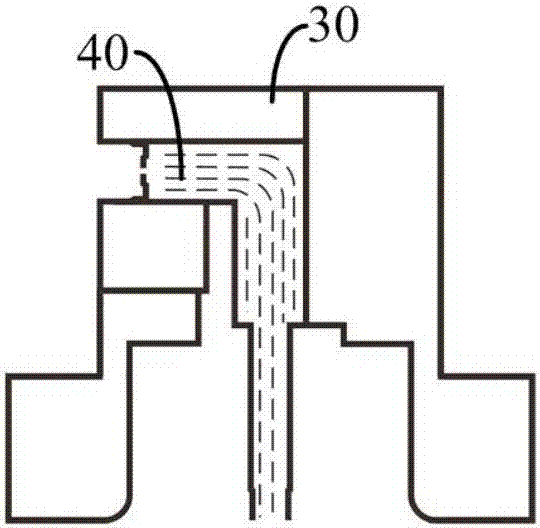

图2为图1的部分结构示意图。

图3为喷管的结构示意图。

图4为图3中A-A截面的结构示意图。

图中：瓶体10、瓶盖20、按钮30、连接管40、喷管50、连接部51、 喷液部52、喷孔520。

具体实施方式：

请同时参阅图1、图2、图3及图4，女性阴道全面清洗给药装置包括瓶体10、瓶盖20、按钮30、连接管40和喷管50，喷管50包括连接部51和喷液部52，按钮30配装在瓶盖20上，连接管40的一端配装在按钮30上，另一端伸入瓶体10内，喷管50的连接部51与连接管40连接，喷液部52开设喷孔520，喷孔520环绕分布在喷管50的喷液部52，喷液部52的顶端为半圆球结构，喷孔520为锥型结构。

喷孔520为圆锥型结构或者棱锥型结构。喷液部52的横截面为圆环状，连接部51的横截面为圆环状，喷液部52的横截面的内径大于连接部51的横截面的内径。喷液部52与连接部51一体成型。

瓶体10采用可变形且可拉伸性材质制成，如软质塑料材质、或者橡胶或者硅胶材质，或者采用塑料材质制成的螺纹状可按压型的瓶体10。

瓶体10采用另一实现方式实现，瓶体10内部配装管口挡块，管口挡块的密度小于清洗液的密度，连接管40的另一端伸入瓶体10内，且位于瓶体的瓶体10的瓶口处。使用本实用新型时，将瓶体倒置，管口挡块漂浮至瓶底处，清洗液与连接管40相通，按压按钮30，清洗液从连接管40流出，并从喷管50的喷孔520喷出。

瓶体10采用另一实现方式实现，瓶体10采用高压喷雾瓶体，将清洗液高压装入瓶体10内，按压按钮30，清洗液可通过连接管连续 喷出，并从喷管50的喷孔520喷射出。

采用本实用新型可持续连动喷射清洗雾液，喷雾状态覆盖面大，物理雾化强，手动按下按钮30后，清洗液的以雾液的形式从喷孔520喷出，喷孔520为三百六十度均匀分布在喷管50的喷液部52，喷孔520的锥型设计，使得喷洒的雾液更加均匀且雾化效果比较好。如此，采用本实用新型可以达到女性私密部位内的全方位、无盲区、无死角的清洗效果。
