一种简易保温营养泵管冲洗器的制作方法

本实用新型用于医疗器械技术领域，特别是涉及一种肠内营养泵管保温装置。

背景技术：

肠内营养是将鼻饲管经一侧鼻腔、口腔或胃肠造瘘口等插入胃或肠内，从管内滴入要素饮食或流质饮食，但是胃肠道术后、肠瘘、炎性肠病、重症胰腺炎、短肠综合征等疾病的重要治疗措施。有研究报道肠内营养胃肠道反应与输注的温度有很大的关系，然而现在有些营养泵管中自身携带的冲洗袋在保温方面有许多不足，温水在倒入之后，随着时间的延长，水会慢慢变凉，容易造成患者腹胀、腹痛、恶心呕吐及腹泻等并发症。

技术实现要素：

本实用新型提供了一种简易保温营养泵管冲洗器，能够有效的保持冲洗液的恒温，并且可重复使用，避免了冲洗袋的浪费，减少了患者家属的经济负担。

为了达到以上发明内容，所采取的技术方案是：一种简易保温营养泵管冲洗器，包括冲洗瓶本体和连接管。所述的冲洗瓶本体顶部设广口盖和挂钩，内部设有镀银不锈钢内胆，外层设有塑料外壳，所述的连接管位于冲洗瓶下端。

进一步的是，所述的连接管前端设有止水夹，末端设有一个与营养泵管上的Y三通相匹配的内圆锥接头，所述的内圆锥接头设有保护套。

本实用新型的有益效果是：（1）冲洗瓶设有挂钩，可以挂到输液杆上，利用重力的原理冲洗输注泵管。（2）冲洗瓶内部设有镀银不锈钢内胆，可有效减少杯内与外界间的热辐射，增加保温时间。（3）冲洗瓶设有塑料外壳，避免烫伤它人。（4）冲洗瓶下端设有一段连接管，在需要冲洗营养泵管时，可将连接管直接连接到营养泵管的Y三通上，操作简便，节约时间。（5）冲洗瓶可反复使用，减少了病人家属的经济负担。

附图说明

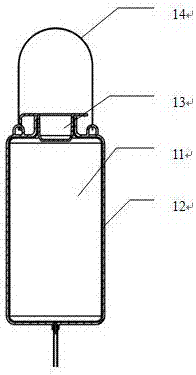

图1为本实用新型的结构示意图。

图2为本实用新型的A-A剖面示意图。

图3为本实用新型的广口盖示意图。

图中1.冲洗瓶本体、1-1.冲洗瓶内胆、1-2.冲洗瓶外壳、1-3.广口盖、1-4挂钩、2.冲洗瓶连接管、2-1.止水夹、2-2内圆锥接头、2-3内圆锥接头保护套。

具体实施方式

如图1和2所示的一种简易保温营养泵管冲洗器，包括冲洗瓶本体1和位于冲洗瓶本体下端的连接管2，所述的冲洗瓶本体1由内层和外层两部分组成，其中内层为镀银不锈钢内胆11，外层为冲洗瓶外壳12，材质为ABS。所述的冲洗瓶本体上端设有广口盖13和挂钩14，瓶底下端设有连接管2，所述的连接管2靠近冲洗瓶本体一端设有止水夹21，末端设有与营养泵管上的Y三通相匹配的内圆锥接头22，所述的内圆锥接头22加装内圆锥接头保护套23。

本实用新型具体使用方法如下，打开广口盖13，向冲洗瓶内装入一定温度的冲洗液后，盖严瓶塞13，利用挂钩14将冲洗瓶挂于输液杆上，在需要对营养泵管冲洗时，拧开连接管2末端上的圆锥接头保护套23，将内圆锥接头22与营养泵管上的Y三通对接，打开止水夹21，实现对营养泵管的冲洗。
