具有滑槽和锁扣的自锁托槽的制作方法

本实用新型属于牙齿正畸领域，具体涉及一种牙齿正畸用自锁托槽。

背景技术：

矫治牙颌畸形的托槽是牙颌畸形患者矫正治疗中的重要部件。传统的结扎方式中，弓丝与托槽之间的摩擦力比较大，会影响牙齿的移动。为了改善上述情况，现在市面上已经出现了自锁托槽，自锁托槽虽然一定程度上减少了弓丝与托槽之间的摩擦力，但是构件复杂，造价较高 ；而且自锁托槽的锁片与弓丝之间还是面接触，加力时摩擦力也不小；更重要的是自锁托槽对牙齿位置的精确控制能力不够。

技术实现要素：

本实用新型的目的是克服现有技术中的缺点，提供一种可以有效减少弓丝与托槽之间的摩擦力，且结构简单，操作方便的自锁托槽。

本发明采用的技术方案如下：一种具有滑槽和锁扣的自锁托槽，包括基底板、托槽体和两个工作翼，托槽体上具有弓丝槽，两个工作翼分别位于弓丝槽的两侧，托槽体上设有一垂直于弓丝槽且贯穿托槽体的结扎孔，弓丝槽的槽底面到基底板上表面的垂直距离大于结扎孔的高度，所述弓丝槽两侧的每个工作翼上都设置有一个结扎丝定位槽，且所述每个工作翼上的结扎丝定位槽的槽底中心线位于同一直线上，且每个结扎丝定位槽的两侧均设置有滑槽；还包括穿设在结扎孔和结扎丝定位槽内的U型锁扣，所述U型锁扣插设在结扎丝定位槽部分对应滑槽位置处设置有与滑槽配合的滑道。

本实用新型一种具有滑槽和锁扣的自锁托槽，所述U型锁扣穿设在结扎孔部分的末端设置有可弯折锁紧杆。

本实用新型一种具有滑槽和锁扣的自锁托槽，所述U型锁扣的穿设在结扎孔部分与插设在结扎丝定位槽部分之间的过渡段上设置有安装孔，用于安装拉杆将U型锁扣插入或拔出。

本实用新型一种具有滑槽和锁扣的自锁托槽，所述每个工作翼上的结扎丝定位槽的槽底中心线组成的直线与弓丝槽垂直。

本实用新型一种具有滑槽和锁扣的自锁托槽，所述结扎孔与结扎丝定位槽的平行。

本实用新型带来的有益效果是：由于本实用新型的托槽体具有U型锁扣，且U型锁扣插入处设置有滑道，且U型锁扣的末端还设置有锁紧杆，所以U型锁扣插入托槽后可以非常稳固的锁定弓丝。

附图说明

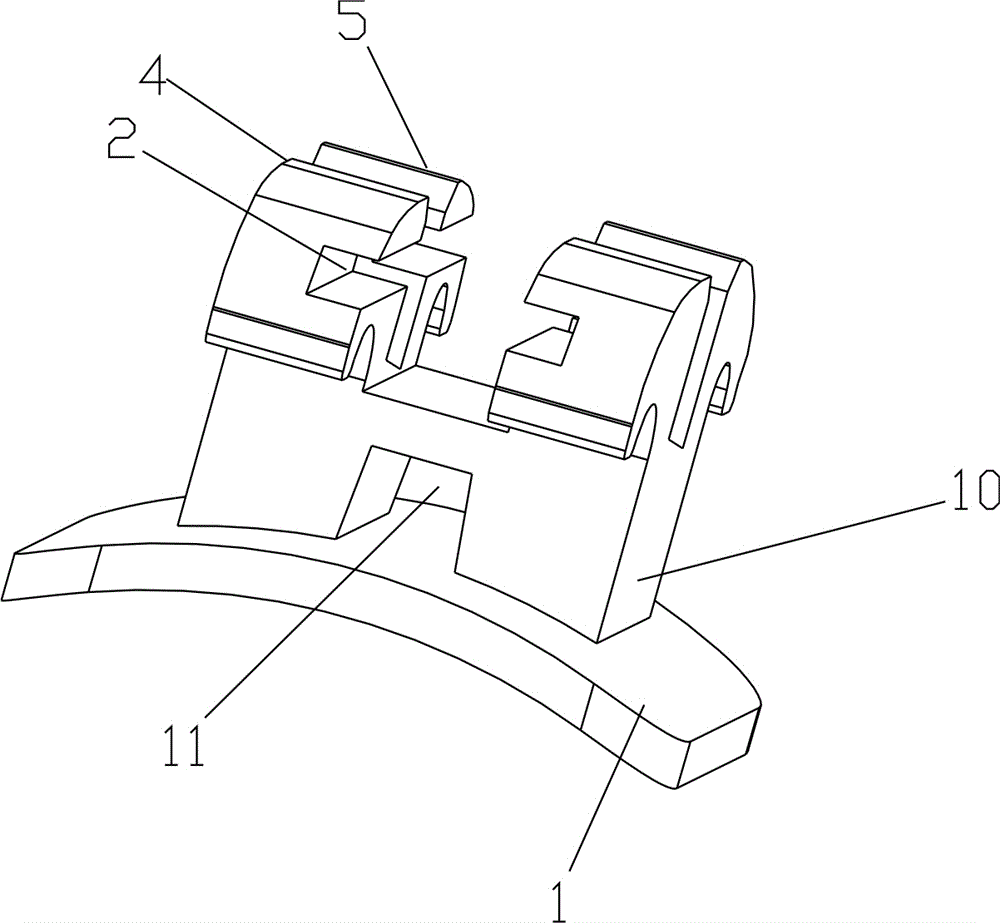

图1是本实用新型具有滑槽和锁扣的自锁托槽的托槽结构示意图。

图2是图1的侧面结构示意图。

图3是本实用新型中的U型锁扣的结构示意图。

图4是锁扣穿设在托槽上的结构示意图。

图5是图4的侧面图。

图6是图4的仰视图。

图7是图6的A-A剖视图。

具体实施方式

以下结合附图1至附图7，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

如图1和图2所示，一种具有滑槽和锁扣的自锁托槽，包括基底板1、托槽体10、工作翼4和工作翼5。托槽体10上具有弓丝槽3，工作翼4和工作翼5分别位于弓丝槽3的两侧。托槽体10上设有一垂直于弓丝槽3且贯穿托槽体10的结扎孔11。弓丝槽3的槽底面到基底板1上表面的垂直距离大于结扎孔11的高度。

工作翼4上设置有一个结扎丝定位槽41，工作翼5上设置有一个结扎丝定位槽51，且结扎丝定位槽41和结扎丝定位槽51的槽底中心线位于同一直线上，且所述直线与弓丝槽3垂直，即所述直线与结扎孔11平行。结扎丝定位槽41和结扎丝定位槽51的两侧均设置有滑槽2。在结扎孔11、结扎丝定位槽41和结扎丝定位槽51内穿设有一可拆卸的U型锁扣12。如图3所示，所述U型锁扣12穿设在结扎丝定位槽41和结扎丝定位槽51部分的两个侧边对应设置有与滑槽2配合的滑道6。U型锁扣12穿设在结扎孔11部分的末端设置有可弯折锁紧杆9，锁紧杆9弯折处设置有弯折部8，所述弯折部8为柔性部分，可随意弯折。U型锁扣12穿设在结扎孔11部分与穿设在结扎丝定位槽41和结扎丝定位槽51部分之间的过渡段上设置有安装孔7。如图4至图7所示，U型锁扣12整体锁紧在托槽上，当需要将U型锁扣12拆下时，可在安装孔7内插入安装拉杆，然后施力于安装拉杆将U型锁扣12拔出。反之，当需要插入U型锁扣12时，也是在安装孔7内插入安装拉杆，然后施力于安装拉杆将U型锁扣12插入，操作方便简易。
