一种检康快速心电检测仪的制作方法

本实用新型涉及一种心电检测仪，特别涉及一种检康快速心电检测仪。

背景技术：

目前市场上现有的心电监护仪大致可分为两类：一类是采用个人电脑进行数据显示和处理的监护仪，这种监护仪体积较大、不方便携带，常用于医院和临床监护；另一类是以单片机为核心的便携式监护仪，虽然体积小巧、方便携带，但其功能较为单一，并且缺乏网络通信功能，液晶屏幕比较小，用户观察起来极为不便。

技术实现要素：

针对现有心电检测仪结构的缺点，本实用新型提供一种新型的检康快速心电检测仪。

为了实现上述目的，本实用新型所采取的措施

一种检康快速心电检测仪，包括显示屏、微处理器、壳体，所述的壳体内部设置有微处理器，壳体顶部设置有显示屏，显示屏下端设置有若干操作按键；同时，壳体顶端两侧分别设置有第一电极、第二电极，壳体顶端中部位置设置有开机键；其中，显示屏、第一电极、开机键、第二电极均通过线缆与微处理器相连接，操作按键设置于微处理器的印制板上；

所述的微处理器上设置有无线功能模块；

所述的微处理器上设置有导联线接口、数据输出口、测试键，同时，导联线接口、数据输出口、测试键设置于壳体底部外壁上。

本实用新型的有益效果：本装置结构简单，生产成本低；本专利装置体积小、携带方便、显示屏大的同时其功能更多样化并具备远程传输数据的能力；考虑到心脏病的突发性和高危险性，本产品能长期便于随身携带，它可测量并分析病人的心电图，及时发出预警信号，为心脏病人的及时抢救提供可能。

附图说明

图1，本实用新型结构示意图。

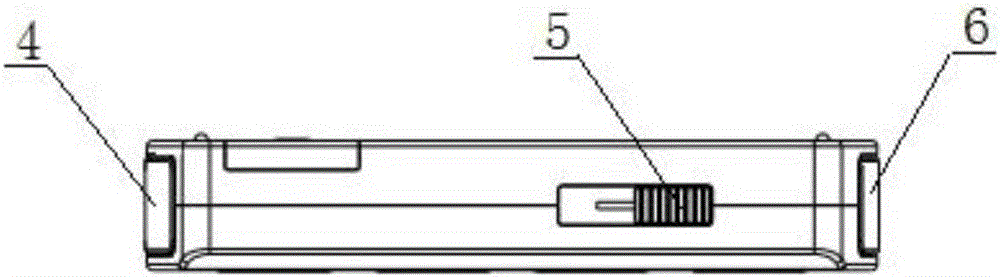

图2，本实用新型结构俯视示意图。

图3，本实用新型结构仰视示意图。

具体实施方式

一种检康快速心电检测仪，如图1、图2所示，包括显示屏1、微处理器、壳体2，所述的壳体2内部设置有微处理器，壳体2顶部设置有显示屏1，显示屏1下端设置有若干操作按键3；同时，壳体2顶端两侧分别设置有第一电极4、第二电极6，壳体2顶端中部位置设置有开机键5；其中，显示屏1、第一电极4、开机键5、第二电极6均通过线缆与微处理器相连接，操作按键3设置于微处理器的印制板上。在专利实际实施过程中，如图1所示，所述的微处理器上设置有无线功能模块，具备远程传输数据的能力，考虑到心脏病的突发性和高危险性，本产品能长期便于随身携带，它可测量并分析病人的心电图，及时发出预警信号，为心脏病人的及时抢救提供可能；此外，心电异常报警与数据的远程通讯等功能，让用户能随时得知心电的异常状态并做出及时反应；其中，如图3所示，所述的微处理器上设置有导联线接口7、数据输出口8、测试键9，同时，导联线接口7、数据输出口8、测试键9设置于壳体2底部外壁上，通过导联线接口7、数据输出口8输出数据，可将检测数据传输进电脑存储分析。本专利在实际使用过程中，如图1、图2、图3所示，首先，拨动开机键5，显示屏1显示测量模式，按操作键3进行操作并选择测量模式；其次，将第一电极4、第二电极6对准分别对准身体的掌心或胸部或腿部，点击测试键9开始测量；最后，30秒后显示屏3显示测量结果，测试完之后心电数据可以通过数据输出口传输给电脑，也可以通过按确认键下把数据无线传输到数据管理系统。在测试过程中，其检测方法有三种：第一种方法，即腿部检测法：右手握住检测仪，确保第二电极6的1/2与右手手掌和手指可靠接触，将第一电极4贴在距左脚脚踝上方10cm处，采用脚部检测法所测波形相当于Ⅱ导联心电波形；第二种方法，即掌心检测法：右手握住检测仪，确保第二电极6的1/2与右手手掌和手指可靠接触，将第一电极4贴在左手掌心处，采用掌心检测法所测波形相当于Ⅰ导联心电波形；第三种方法，即胸部检测法：右手握住检测仪，确确保第二电极6的1/2与右手手掌和手指可靠接触，将第一电极4贴在左乳下方5cm，采用胸部检测法所测波形类似于胸导联波形；与此同时，使用过程中需注意：被检测人员静坐或静卧，电极板要紧贴，其他电器与心电监护仪要有1米的距离。此外，在实际使用过程中，本专利装置设置有：(1)快速测量模式：不必学习心电图知识，只需30秒手持测试，即可掌握心脏检康状态；(2)连续测量模式：标配心电导联线，连接导联线测量，可持续监测长达10小时的高质量心电波形，并支持实时心率显示；(3)1分钟无信号自动关机功能，节能环保，并具备电源管理功能，支持电池电量提示。(4)数据存储功能：本机可存储回放1200条或10小时连续测量波形及检测结果。(5)大屏显示界面功能：采用高精度彩色液晶显示屏3，可清晰查询心电波形。

本领域内普通的技术人员的简单更改和替换都是本实用新型的保护范围之内。
