一种神经外科强吸钻颅器的制作方法

本实用新型涉及一种医疗器械领域，具体是一种神经外科强吸钻颅器。

背景技术：

在神经外科临床手术中，经常会用到钻颅器，用于钻颅手术，适用于脑室造影、脑出血、慢性硬膜下血肿等疾病的治疗，在神经外科手术中往往需要在颅骨上钻孔，手术操作过程骨屑、血肉会四处飞溅，不仅沾染环境，而且容易喷溅到操作者身上或者残留在患者身上，使用不安全，一旦沾染到伤口处，会给医生造成视线上及手感上的错觉，甚至会给患者带来危险，也给清创带来麻烦。

技术实现要素：

本实用新型的目的在于提供一种神经外科强吸钻颅器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种神经外科强吸钻颅器，该钻颅器主要包括操作台(1)、基座(2)及吸屑装置(3)，所述的操作台(1)上设有集屑盒(10)以及操作把手(11)，所述的操作把手(11)上设有防滑橡胶，，基座(2)固定于操作台(1)上，其内部设有钻头电机及强吸电机，旋转头(4)连接到钻头电机上，旋转头(4)上设有紧固齿(8)用于紧固带有夹持柄(9)的钻头(7)，旋转头(4)的外部设有通过螺纹固定于基座(2)上的吸屑装置(3)，吸屑装置(3)上设有旋钮(5)，旋钮(5)的下端设有强吸头(6)，吸屑装置(3)内设有若干强吸孔(12)，所述的强吸头(6)内设有四个风道(13)。

本实用新型的有益效果是：使用时，打开强吸电机及钻头电机带动钻夹头旋转进而带动钻头旋转，开始钻颅手术，同时通过操作工作台上的操作手柄进行定位钻颅，在手术中，会产生大量的骨屑等，此时强吸装置开始工作，通过风道将骨屑吸入强吸孔内最终进入到集屑盒中。

综上所述，本新型结构设计合理，将产生的骨屑和血肉吸入集屑盒中，避免影响医生的手术视野和手感，同时大大减小了手术环境对患者造成污染的可能。

附图说明

图1为神经外科钻颅器的整体结构示意图；

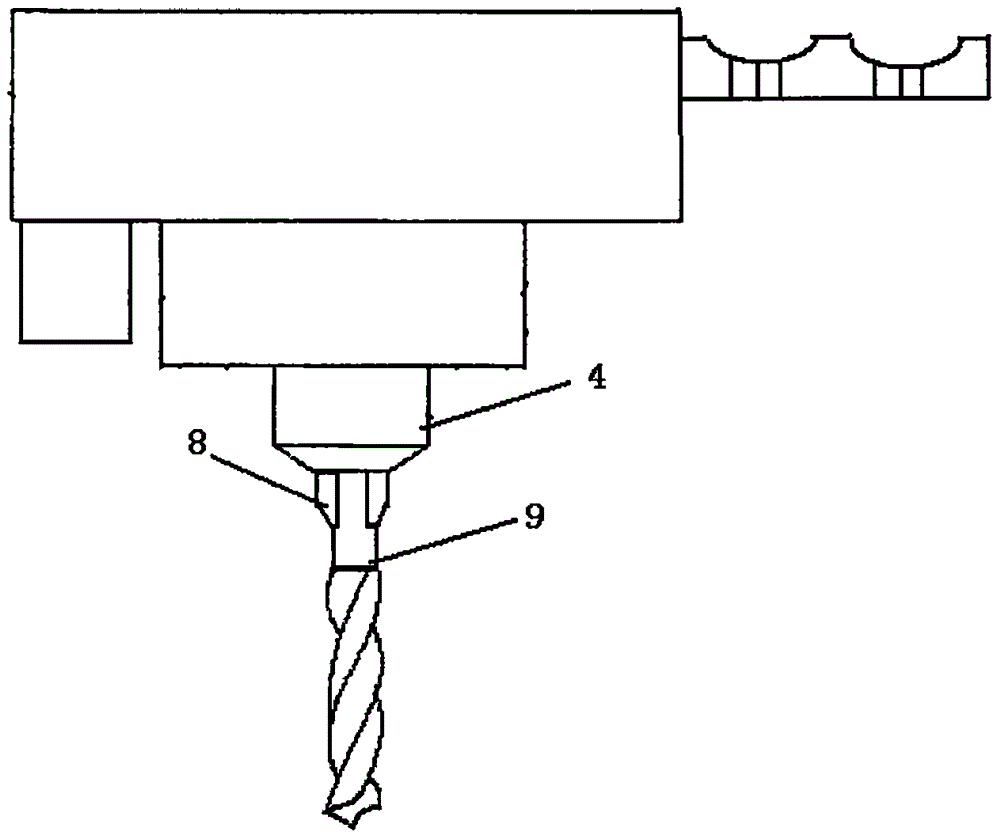

图2为神经外科钻颅器的电钻装置的结构示意图；

图3为神经外科钻颅器的强吸装置的正面示意图；

图4为神经外科钻颅器的强吸头的正面示意图。

具体实施方式

下面将结合本实用新型实施例中的附图1-4，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种神经外科强吸钻颅器，该钻颅器主要包括操作台(1)、基座(2)及吸屑装置(3)，所述的操作台(1)上设有集屑盒(10)以及操作把手(11)，所述的操作把手(11)上设有防滑橡胶，，基座(2)固定于操作台(1)上，其内部设有钻头电机及强吸电机，旋转头(4)连接到钻头电机上，旋转头(4)上设有紧固齿(8)用于紧固带有夹持柄(9)的钻头(7)，旋转头(4)的外部设有通过螺纹固定于基座(2)上的吸屑装置(3)，吸屑装置(3)上设有旋钮(5)，旋钮(5)的下端设有强吸头(6)，吸屑装置(3)内设有若干强吸孔(12)，所述的强吸头(6)内设有四个风道(13)。

本实用新型的工作原理是：使用时，打开强吸电机及钻头电机带动钻夹头旋转进而带动钻头旋转，开始钻颅手术，同时通过操作工作台上的操作手柄进行定位钻颅，在手术中，会产生大量的骨屑等，此时强吸装置开始工作，通过风道将骨屑吸入强吸孔内最终进入到集屑盒中。

本新型结构设计合理，将产生的骨屑和血肉吸入集屑盒中，避免影响医生的手术视野和手感，同时大大减小了手术环境对患者造成污染的可能。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
