导丝柄组件及植入式医疗系统的制作方法

本实用新型涉及植入式医疗领域，尤其涉及一种导丝柄组件及植入式医疗系统。

背景技术：

植入式医疗系统通常包括植入式神经电刺激系统( 包括脑深部电刺激DBS，植入式脑皮层刺激CNS，植入式脊髓电刺激SCS，植入式骶神经电刺激SNS，植入式迷走神经电刺激VNS 等)、植入式心脏电刺激系统( 俗称心脏起搏器)、植入式药物输注系统(IDDS) 等。

以植入式神经电刺激系统为例，主要包括植入体内的脉冲发生器、电极以及体外的控制器。其中，脉冲发生器通过延伸导线与电极相连接，从而将脉冲发生器所产生的脉冲传输到电极，脉冲发生器产生的脉冲信号由电极传输至特定神经靶点进行电刺激，从而使人体机能恢复到正常运作的状态。体外控制器包括医生程控器、病人控制器。

其中，医生程控器是医生用来根据病人情况监控调节体内脉冲发生器的输出参数的装置，通常一个医生程控器可用来控制多个脉冲发生器，医生程控器可通过无线通信模式、磁性线圈或其他通信方式与植入病人体内的脉冲发生器进行通信。

现有技术中，如图1所示，延伸导线包含了导丝柄组件10，导丝柄组件10是医生做植入手术时不可或缺的操作工具。

导丝柄组件10包含导丝柄11以及导丝12，导丝12用于穿设于电极导线（未标示）中以控制电极导线的植入，导丝柄11用于支撑电极导线及导丝12。

当导丝12放置于导丝柄11中央凹槽111中时，需要通过热封工艺将凹槽111的槽口封住以达到固定导丝12的作用。

此结构以及工艺的不足在于：仅仅依靠手工热封的方式，凹槽111处的封口质量参差不一，医生手术过程中极易破坏封口从而导致导丝12脱离导丝柄11。

技术实现要素：

本实用新型的目的在于提供一种导丝柄组件及植入式医疗系统。

为实现上述实用新型目的，本实用新型一实施方式提供一种导丝柄组件，用于辅助电极导线的植入，包括：

导丝，其用于穿设于所述电极导线中；

导丝柄，其包括一沿植入方向延伸的第一通道及形成所述第一通道的第一侧壁；

其中，当所述导丝位于所述第一通道中时，所述第一侧壁限制所述导丝沿第一方向脱离所述第一通道，所述第一方向垂直于所述植入方向。

作为本实用新型一实施方式的进一步改进，所述第一侧壁为连续侧壁。

作为本实用新型一实施方式的进一步改进，所述第一侧壁上形成有若干通孔，所述若干通孔与所述第一通道导通。

作为本实用新型一实施方式的进一步改进，所述导丝柄还包括与所述第一通道贯穿且垂直的第二通道，所述第一通道及所述第二通道定义一平面，所述第一侧壁包括位于所述平面两侧的前侧壁及后侧壁，所述若干通孔包括位于所述前侧壁上的第一通孔及位于所述后侧壁上的第二通孔、第三通孔。

作为本实用新型一实施方式的进一步改进，于所述植入方向上，所述前侧壁的长度小于所述后侧壁的长度。

作为本实用新型一实施方式的进一步改进，所述第一通孔、所述第二通孔及所述第三通孔于所述植入方向上交错排布。

作为本实用新型一实施方式的进一步改进，所述第一通孔、所述第二通孔及所述第三通孔于所述植入方向上两两不重叠。

为实现上述实用新型目的，本实用新型一实施方式提供一种导丝柄组件，用于辅助电极导线的植入，包括：

导丝，其用于穿设于所述电极导线中；

导丝柄，其包括一沿植入方向延伸的第一通道及至少一封闭结构；

其中，当所述导丝位于所述第一通道中时，所述封闭结构限制所述导丝沿第一方向脱离所述第一通道，所述第一方向垂直于所述植入方向。

作为本实用新型一实施方式的进一步改进，所述导丝柄包括若干间隔分布的封闭结构。

为实现上述实用新型目的，本实用新型一实施方式提供一种植入式医疗系统，包括如上任意一项技术方案所述的导丝柄组件。

与现有技术相比，本实用新型的有益效果在于：本实用新型省略了第一通道处的热封工艺，且可有效避免导丝脱离导丝柄。

附图说明

图1是现有技术中导丝柄组件结构示意图；

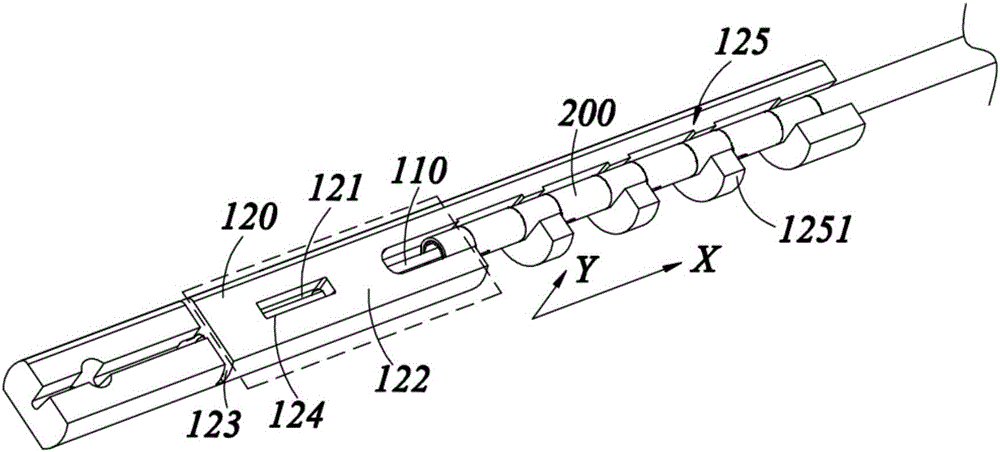

图2是本实用新型一实施方式的导丝柄组件及电极导线的示意图；

图3是本实用新型其他实施方式的导丝柄组件示意图；

图4是本实用新型一实施方式的导丝柄组件第一角度示意图；

图5是本实用新型一实施方式的导丝柄组件第二角度示意图；

图6是本实用新型另一实施方式的导丝柄组件示意图。

具体实施方式

以下将结合附图所示的具体实施方式对本实用新型进行详细描述。但这些实施方式并不限制本实用新型，本领域的普通技术人员根据这些实施方式所做出的结构、方法、或功能上的变换均包含在本实用新型的保护范围内。

为清楚地表达本申请内所描述的位置与方向，以器械操作者作为参照，靠近操作者的一端为近端，远离操作者的一端为远端。另外，本申请使用的例如“上”、“上方”、“下”、“下方”等表示空间相对位置的术语是出于便于说明的目的来描述如附图中所示的一个单元或特征相对于另一个单元或特征的关系。空间相对位置的术语可以旨在包括设备在使用或工作中除了图中所示方位以外的不同方位。例如，如果将图中的设备翻转，则被描述为位于其他单元或特征“下方”或“之下”的单元将位于其他单元或特征“上方”。因此，示例性术语“下方”可以囊括上方和下方这两种方位。设备可以以其他方式被定向（旋转90度或其他朝向），并相应地解释本文使用的与空间相关的描述语。

本实用新型涉及植入式医疗系统（未图示），所述植入式医疗系统包括如图2所示的导丝柄组件100。

如图2所示，在本实用新型一实施方式中，所述导丝柄组件100用于辅助电极导线200的植入，所述导丝柄组件100包括导丝110及导丝柄120。

导丝110用于穿设于所述电极导线200中。

导丝柄120包括一沿植入方向X延伸的第一通道121及形成所述第一通道121的第一侧壁122。

其中，当所述导丝110位于所述第一通道121中时，所述第一侧壁122限制所述导丝110沿第一方向Y脱离所述第一通道121，所述第一方向Y垂直于所述植入方向X。

本实施方式将现有技术中开放式的通道变更为了至少部分封闭式的第一通道121，也就是说，本实施方式将现有技术中需要进行热封操作的区域直接做成了封闭结构，如此，一方面，省略了第一通道121区域的热封操作，简化流程，另一方面，在医生操作过程中，导丝110无法破坏导丝柄120的限位结构（第一侧壁122）而脱出，提高手术效果。

这里，需要说明的是，所述导丝柄120还包括与所述第一通道121贯穿且垂直的第二通道123，第一通道121及第二通道123连接形成“T”型，于第一通道121及第二通道123相交处仍然保留类似现有技术中的热封区域。

另外，本实施方式中所述的第一通道121实质是指沿植入方向X延伸且靠近第二通道123的区域，如图2中的虚线框区域所示。

在本实施方式中，在第一通道121远离第二通道123的一侧还延伸形成有支撑结构125，所述支撑结构125包括若干间隔分布的半封闭型支撑部1251，所述支撑结构125用以支撑限位电极导线200。

在本实施方式中，所述导丝柄120呈扁平状结构，导丝柄120沿第一方向Y的截面呈类矩形。

在本实施方式中，继续参图2，所述第一侧壁122上形成有若干通孔124，所述若干通孔124与所述第一通道121导通，但不以此为限，在其他实施方式中，参图3，第一侧壁122’为连续侧壁。

这里，需要说明的是，在本实施方式中，若干通孔124是指沿植入方向X上具有封闭周缘的通孔。

具体的，结合图4及图5，所述第一通道121及所述第二通道123定义一平面A（未标示），所述第一侧壁122包括位于所述平面A两侧的前侧壁1221及后侧壁1222，所述若干通孔124包括位于所述前侧壁1221上的第一通孔1241及位于所述后侧壁1222上的第二通孔1242、第三通孔1243。

这里，由于涉及开模，考虑到模具设计的实际可行性，在导丝柄120的前侧壁1221及后侧壁1222上做了三个通孔124，由这三个通孔124配合形成用于限制导丝110脱开的第一侧壁122。

另外，通孔124的设置还可便于导丝110的植入及导丝110位置的调整。

在本实施方式中，沿植入方向X上，前侧壁1221的长度为D1，后侧壁1222的长度为D2，参图4及图5，可以看到，前侧壁1221的长度D1小于后侧壁1222的长度D2。

在本实施方式中，所述第一通孔1241、所述第二通孔1242及所述第三通孔1243于所述植入方向X上交错排布。

在一具体示例中，所述第一通孔1241、所述第二通孔1242及所述第三通孔1243于所述植入方向X上两两不重叠。

也就是说，当将所述第一通孔1241、所述第二通孔1242及所述第三通孔1243分别垂直投影至平面A上时，三个通孔124的投影区域彼此不干涉。

在本实施方式中，所述第一通孔1241、所述第二通孔1242及所述第三通孔1243于平面A上的垂直投影位于同一直线上，但不以此为限。

在本实用新型另一实施方式中，如图6所示，所述导丝柄组件100a包括导丝110a及导丝柄120a，本实施方式与上一实施方式类似的结构采用类似的描述。

导丝110a用于穿设于电极导线200a中。

导丝柄120a包括一沿植入方向X延伸的第一通道121a及至少一封闭结构122a。

其中，当所述导丝110a位于所述第一通道121a中时，所述封闭结构122a限制所述导丝110a沿第一方向Y脱离所述第一通道121a，所述第一方向Y垂直于所述植入方向X。

本实施方式将现有技术中开放式的通道变更为了具有封闭结构122a的第一通道121a，也就是说，本实施方式将现有技术中需要进行热封操作的区域直接做成了封闭结构122a，如此，一方面，省略了第一通道121a区域的热封操作，简化流程，另一方面，在医生操作过程中，导丝110a无法破坏导丝柄120a的限位结构（即封闭结构122a）而脱出，提高手术效果。

在本实施方式中，所述导丝柄120a包括若干间隔分布的封闭结构122a，这里，以两个封闭结构122a为例。

在本实施方式中，如图6所示，所述封闭结构122a连接了所述导丝柄102a的前端及后端，但不以此为限，在其他实施方式中，封闭结构122a也可为其他结构，仅需保证封闭结构122a可以限制导丝110a沿第一方向Y脱离第一通道121a即可。

本实施方式的其他说明可以参考上一实施方式，在此不再赘述。

应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施方式中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

上文所列出的一系列的详细说明仅仅是针对本实用新型的可行性实施方式的具体说明，它们并非用以限制本实用新型的保护范围，凡未脱离本实用新型技艺精神所作的等效实施方式或变更均应包含在本实用新型的保护范围之内。
