一种重度烧伤护理床单的制作方法

本实用新型涉及医疗用具技术领域，尤其涉及一种重度烧伤床单。

背景技术：

重度烧伤的治疗需用到暴露疗法。暴露疗法即在清创后置伤员于消毒或清洁的床单纱布垫上，创面暴露在温暖而干燥的空气中(室温250～300为宜)使创面烤干，有利于防治感染。暴露疗法对环境要求较高，除要求室内卫生、定时流通空气、接触创面需注意无菌操作外，还需对浸湿的床单或纱布垫随时更换。由于重度烧伤患者移动不便，且换床单时不宜接触到创面，更换床单的操作非常不便。

技术实现要素：

本实用新型的目的就是为了解决上述问题，提供一种重度烧伤护理床单，该护理床单适用于翻身床，可对床单浸湿部分随时更换且操作简单。

为了实现上述目的，本实用新型采用如下技术方案：

一种重度烧伤护理床单，包括床单、细带、湿度传感器、蜂鸣控制装器、蜂鸣器，其特征是所述床单包括床单外层和床单里层；所述床单外层、床单里层均被分为大小相等的9部分，所述床单外层与所述床单里层9个部分之间均设有湿度传感器，所述床单外层、床单里层各部分表面4个边均对称设有2个细带；所述床单外层为棉质面层，相邻各部分通过细带相连；所述床单里层为防水层，相邻各部分通过细带相连；所述床单外层和所述床单里层不固定相连；

所述湿度传感器共9个，所述湿度传感器均匀分布于所述床单外侧与所述床单里层9个部分之间；所述湿度传感器并联后与蜂鸣控制器连接，所述蜂鸣控制器连接所述蜂鸣器。

进一步的，所述床单外层和所述床单里层通过外侧细带相连。

进一步的，所述湿度传感器通过魔术贴分别固定于所述床单外层和所述床单里层。

进一步的，所述蜂鸣控制器可手动控制所述湿度传感器与所述蜂鸣器的连接。

将床单外层和床单里层都分为大小相等的9部分，且各部分表面4个边对称设有细带，更换床单时，只需更换部分床单，有效减少对重度烧伤患者创面的接触，同时保证了各部分的通用性，避免因更换较勤而需要较多的备用床单。床单外层和床单里层各部分均通过细带连接，方便对各个部分的更换。

床单外层采用棉质，可减小对重度烧伤患者皮肤的刺激；床单里层采用防水材料，是为 防止对创面进行清洗等治疗的清洗液或者创面渗出液渗透床单，污染床单下面的床褥。

床单外层和床单里层不固定相连，可选择只更换床单外层或同时更换床单外层和床单里层。

设置湿度传感器、蜂鸣控制器、蜂鸣器的目的是解决重度烧伤患者处于休克状态或睡眠状态时，创面渗透液渗透床单而无法提醒护理人员更换的问题，湿度传感器将床单9个部分的湿度传送给蜂鸣控制器，当某一部分湿度超过定值，蜂鸣控制器会控制蜂鸣器发声，通知护理人员更换床单；当对重度烧伤患者创面进行清洗时，由于有医护人员在场，无需蜂鸣器发声通知更换床单，因此可通过蜂鸣器控制器手动关闭蜂鸣器。

本实用新型的使用方法是：

当床单的某一部分被清洗液或创面渗出液浸湿需要更换时，如头部中间需要更换时，通过蜂鸣控制器手动关闭蜂鸣器，解开该部分的细带，解除湿度传感器与蜂鸣控制器的连接，通过操作翻身床将烧伤患者左右翻身即可完成该部分更换；当床单某一部分因长时间使用而需要清洗时，只需更换该部分的外层，无需更换里层。

本实用新型的有益效果是：

床单需要更换时，可随时自动提醒医护人员更换；更换床单时，可减少对重度烧伤患者创面的接触；更快床单操作方便，降低护理人员的工作强度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型效果示意图；

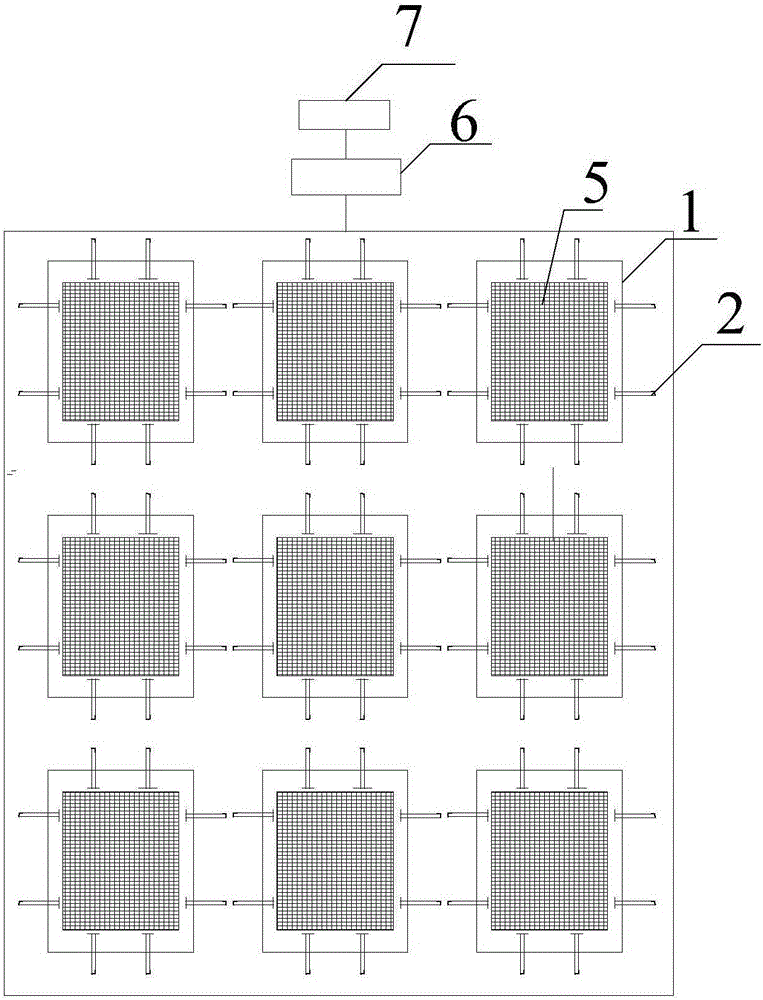

图2为本实用新型结构示意图；

图3为本实用新型床单侧视图；

图4为本实用新型湿度传感器、蜂鸣控制器、蜂鸣器电连接关系示意图；

图中，1、床单，2、细带，3、床单外层，4、床单里层，5、湿度传感器，6、蜂鸣控制器，7、蜂鸣器。

具体实施方式

下面结合附图对本实用新型进行详细说明：

如图2和图3所示，为了实现上述目的，本实用新型采用如下技术方案：

一种重度烧伤护理床单，包括床单1、细带2、湿度传感器5、蜂鸣控制装器6、蜂鸣器7，其特征是所述床单包括床单外层3和床单里层4；所述床单外层3、床单里层4均被分为大小相等的9部分，所述床单外层3与所述床单里层4中9个部分之间均设有湿度传感器5，所述床单外层3、床单里层4的各部分表面4个边均对称设有2个细带2；所述床单外层3为棉质面层，相邻各部分通过细带2相连；所述床单里层4为防水层，相邻各部分通过细带2相连；所述床单外层3和所述床单里层4不固定相连；

所述湿度传感器5共9个，所述湿度传感器5均匀分布于所述床单外侧3与所述床单里层4中的9个部分之间；所述湿度传感器5并联后与蜂鸣控制器6连接，所述蜂鸣控制器6连接所述蜂鸣器7。

进一步的，所述床单外层3和所述床单里层4通过外侧细带2相连。

进一步的，所述湿度传感器5通过魔术贴分别与所述床单外层3和所述床单里层4相连。

进一步的，蜂鸣控制器6可手动控制所述湿度传感器5与所述蜂鸣器7的连接。

将床单外层3和床单里层4都分为大小相等的9部分，且各部分表面4个边对称设有细带2，更换床单时，只需更换部分床单，有效减少对重度烧伤患者创面的接触，同时保证了各部分的通用性，避免因更换较勤而需要较多的备用床单。床单外层和床单里层各部分均通过细带连接，方便对各个部分的更换，如在各部分表面通过粘贴带或者扣子相连，则各部分的通用性会降低。最大情况下，本实用新型一套备用床单可对9套床单进行更换，是采用粘贴带或者扣子连接的方案无法做到的。

床单外层3采用棉质，可减小对重度烧伤患者皮肤的刺激；床单里层4采用防水材料，是为防止对创面进行清洗等治疗的清洗液或者创面渗出液渗透床单，污染床单下面的床褥。

床单外层和床单里层不固定相连，可选择只更换床单外层或同时更换床单外层和床单里层。

设置湿度传感器5、蜂鸣控制器6、蜂鸣器7的目的是解决重度烧伤患者处于休克状态或睡眠状态时，创面渗透液渗透床单而无法提醒护理人员更换的问题。湿度传感器5将床单的9个部分的湿度传送给蜂鸣控制器6，当某一部分湿度超过定值，蜂鸣控制器6会控制蜂鸣器7发声，通知护理人员更换床单；当对重度烧伤患者创面进行清洗时，由于有医护人员在场，无需蜂鸣器7发声通知更换床单，因此可通过蜂鸣器控制器6手动关闭蜂鸣器7。

本实用新型的使用方法是：

当床单的某一部分被清洗液或创面渗出液浸湿需要更换时，如头部中间需要更换时，通过蜂鸣控制器6手动关闭蜂鸣器7，解开该部分的细带2，解除湿度传感器5与蜂鸣控制器6 的连接，通过操作翻身床将烧伤患者左右翻身即可完成该部分更换；当床单某一部分因长时间使用而需要清洗时，只需更换该部分的床单外层3，无需更换床单里层4。

本实用新型的有益效果是：

床单需要更换时，可随时自动提醒医护人员更换；更换床单时，可减少对重度烧伤患者创面的接触；更快床单操作方便，降低护理人员的工作强度。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
