一种儿科护理输液器的制作方法

本实用新型属于医疗器械领域，具体地说，涉及一种儿科护理输液器。

背景技术：

随着科技不断的发展，人们的生活水平不断提高，人们对健康问题也越来越重视，输液也成了医疗领域最广泛的一种治疗方式，但由于儿童相比成人身体承受能力较差，所以儿童输液需要提供较为精细的护理。

目前，许多医疗机构在对儿童输液时，使用的输液器还是常规的成人输液器，此类输液器在输液过程中，没有良好的空气净化过程，容易将空气中较多的水分带入输液药液中，降低药液的浓度，影响患儿的身体健康；现有输液器无法过滤药液中的微粒，这些微粒过多的进入患儿体内后，会造成患儿无法承受微粒的影响，危及患儿健康；现有的输液器采用滴管滴斗结构，此种结构虽然能够一定程度上改善输液的效果，但在滴液时，药液滴落撞击会产生气泡，气泡进入患儿体内后，会给患儿身体健康造成影响；在输液过程中，药液温度过低，会导致患儿在输液时静脉受凉，影响患儿健康；此外，现有输液器采用单向阀防逆流，防逆流性能较差，会造成在输液时血液回流较多，给患儿造成伤害。

因此，有必要对现有的儿科护理输液器进行改进，使得儿科护理输液器结构完善，给患儿提供较好的输液条件。

技术实现要素：

为了克服背景技术中存在的问题，本实用新型提供了一种儿科护理输液器，对现有的儿科护理输液器进行改进，对进入输液瓶中的空气进行良好的净化和除湿，避免因药液受到空气影响而危及患儿健康，较优的过滤药液中的微粒，避免微粒影响患儿健康，此外，对滴斗进行改进，在滴液时不会因撞击产生气泡，减少气泡进入患儿体内影响患儿健康，微热装置能够对药液进行微热，防止药液过凉而造成患儿静脉受凉，防逆流管能够较好的防止血液回流，不会因血液回流过量而影响患儿健康。

为达到上述目的，本实用新型是按如下技术方案实施的：

所述的儿科护理输液器包括穿刺头、进气管、干燥块、消毒块、药液滴管、滴斗、药液过滤膜、微热装置、输液管、流速调节阀、管接头、防逆流管、防逆流膜、穿刺针，所述的穿刺头上开设有出液口和进气口，所述的进气管一端与进气口连通，进气管的另一端设置有干燥块和消毒块，消毒块位于干燥块的右侧；所述的药液滴管与出液口连通，药液滴管的下端向左弯曲，药液滴管的下方设置有滴斗，滴斗的左侧上部为45°斜壁，药液滴管的下端穿过滴斗顶部伸入到滴斗内，且药液滴管的下端的端部位于滴斗的左侧45°斜壁上方，滴斗的底部设置有药液过滤膜，所述的输液管设置在滴斗的底部，所述的微热装置可拆卸的设置在输液管的外壁上，所述的微热装置包括热水袋、防滑橡胶、尼龙塔扣、温度传感器、控制器、电热开关、热敏电阻丝、充电插头，所述的热水袋上下两侧设置有防滑橡胶，热水袋左右两侧设置有尼龙塔扣，热水袋的内部设置有热敏电阻丝，所述的温度传感器设置在热水袋的内壁上，热水袋的前侧外壁上设置有控制器、电热开关和充电插头，控制器分别与温度传感器和电热开关连接，热敏电阻丝通过导线与充电插头连接；所述的流速调节阀设置在输液管上，并位于微热装置的下方，所述的管接头的左端与输液管的右端连接，管接头的内部设置有防逆流管，防逆流管的右端设置有防逆流膜，防逆流膜上开设有三叉开口，防逆流管的外壁与管接头的内壁紧密贴合，所述的穿刺针设置在管接头的右侧，穿刺针右端通过管与管接头右端相连，穿刺针右端为45°斜口。

进一步，所述的干燥块内部填充有硅胶干燥剂。

进一步，所述的消毒块内部填充有消毒棉，消毒块右端均匀的开设有孔，孔的目数为35。

进一步，所述的热水袋内灌注有电解水。

进一步，所述的药液滴管、滴斗和输液管均采用软质透明材料制成。

进一步，所述的防逆流膜的中心呈凹陷状。

本实用新型的有益效果：

本实用新型对进入输液瓶中的空气进行良好的净化和除湿，避免空气进入输液瓶时污染药液和影响药液度，危及患儿健康，能够对药液中的微粒进行过滤，避免微粒进入患儿体内，影响患儿健康；此外，采用倾斜滴斗侧壁，在滴液时不会因液滴撞击产生气泡，减少气泡进入患儿体内影响患儿健康；微热装置能够对药液进行微热，防止药液过凉而造成患儿静脉受凉，给患儿造成伤害，而且微热装置可循环使用，节约成本；防逆流管上的防逆流膜密封效果比单向阀好，能够较好的防止血液回流，不会因血液回流过量而影响患儿健康。

附图说明

图1为本实用新型结构示意图；

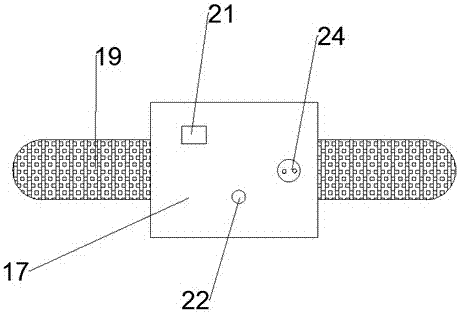

图2为本实用新型微热装置结构示意图；

图3为本实用新型微热装置剖面图；

图4为本实用新型A部位剖面图；

图5为本实用新型防逆流膜结构示意图。

图6为本实用新型温度控制部分框图。

图中，1-穿刺头、2-出液口、3-进气口、4-干燥块、5-消毒块、6-药液滴管、7-滴斗、8-药液过滤膜、9-输液管、10-微热装置、11-流速调节阀、12-管接头、13-防逆流管、14-防逆流膜、15-三叉开口、16-穿刺针、17-热水袋、18-防滑橡胶、19-尼龙塔扣、20-温度传感器、21-控制器、22-电热开关、23-热敏电阻丝、24-充电插头、25-输液瓶、26-进气管。

具体实施方式

为了使本实用新型的目的、技术方案和有益效果更加清楚，下面将结合附图，对本实用新型的优选实施例进行详细的说明，以方便技术人员理解。

如图1-6所示，所述的儿科护理输液器包括穿刺头1、进气管26、干燥块4、消毒块5、药液滴管6、滴斗7、药液过滤膜8、微热装置10、输液管9、管接头12、防逆流管13、防逆流膜14、穿刺针16，所述的穿刺头1上开设有出液口2和进气口3，所述的进气管26一端与进气口3连通，进气管26的另一端设置有干燥块4和消毒块5，消毒块5位于干燥块4的右侧，干燥块4的内部填充有硅胶干燥剂，能够对进入输液瓶25的空气进行除湿干燥，避免空气中过多的水蒸气进入药液中，影响药液浓度，给患儿健康带来影响，消毒块5内部填充有消毒棉，能够对进入进气管26的空气进行消毒，有效防止细菌和有毒物质通过进气管26进入输液瓶25中，污染药液，给患儿健康造成影响，消毒块5右端均匀的开设有孔，孔的目数为35，空气能够均匀的从孔中进入消毒块5，调节输液瓶25内压强，实现连续给患儿输液；所述的药液滴管6与出液口2连通，药液滴管6的下端向左弯曲，药液滴管6的下方设置有滴斗7，滴斗7左侧上部为45°斜壁，药液滴管6的下端穿过滴斗7顶部伸入到滴斗7内，且药液滴管6的下端的端部位于滴斗7左侧45°斜壁上方，药液滴管6的下端向左弯曲引流，使药液滴落在滴斗7左侧上部，药液能够沿滴斗7左侧壁流入滴斗7的底部，不会因滴液时药液之间撞击而产生气泡，有效减少了气泡进入患儿体内而造成对患儿身体的伤害，滴斗7底部设置有药液过滤膜8，药液过滤膜8能有效的过滤药液中的微颗粒固体药物，防止这些微颗粒固体药物进入患儿静脉中，影响患儿健康，所述的输液管9设置在滴斗7的底部，药液滴管6、滴斗7和输液管9均采用软质透明材料制成，在输液过程中能够透过药液滴管6、滴斗7和输液管9观察输液情况，并且在输液过程中出现断流和产生气泡等情况时便于医护人员操作；所述的微热装置10可拆卸的设置在输液管9的外壁上，所述的微热装置10包括热水袋17、防滑橡胶18、尼龙塔扣19、温度传感器20、控制器21、电热开关22、热敏电阻丝23、充电插头24，所述的热水袋17上下两侧设置有防滑橡胶18，防滑橡胶18能够防止微热装置10在输液管9外壁上滑动，避免微热装置10滑动影响患儿输液，热水袋17左右两侧设置有尼龙塔扣19，通过尼龙塔扣19的扣合，使整个微热装置10能够固定在输液管9上，对药液进行加热，防止患儿输液时药液过凉，使患儿静脉不会受凉，热水袋17内部设置有热敏电阻丝23，热水袋17内部灌注有电解水，通过给热敏电阻丝23通电，电解水与热敏电阻丝23接触而通电发热，所述的温度传感器20设置在热水袋17的内壁上，热水袋17的前侧外壁上设置有控制器21、电热开关22和充电插头24，控制器21分别与温度传感器20和电热开关22连接，热敏电阻丝23通过导线与充电插头24连接，当输液时，温度传感器20检测出热水袋17中电解水温度达不到最小限定值时，控制器21会控制电热开关22闭合，对电解水进行加热，当温度传感器20检测出热水袋17中电解水温度达到最大限定值时，控制器21控制电热开关22断开，加热停止；所述的流速调节阀11设置在输液管9上，位于微热装置10的下方，可以对药液的流速进行调节，防止流速过快或过慢对患儿输液造成影响，所述的管接头12左端与输液管9右端连接，管接头12内部设置有防逆流管13，防逆流管13右端设置有防逆流膜14，防逆流膜14上开设有三叉开口15，防逆流膜14的中心呈凹陷状，当正常输液时，药液流经防逆流管13，防逆流膜14上的三叉开口15因受药液压力打开，药液能够通过防逆流膜14，当出现血液回流时，防逆流膜14受到血液压力，三叉开口15互相贴合密封，血液不会因此而回流到输液管9中，不会造成血液回流过量，给患儿造成输液危险，防逆流管13外壁与管接头12内壁紧密贴合，药液不会进入管壁之间造成漏液，所述的穿刺针16设置在管接头12的右侧，穿刺针16右端通过管与管接头12右端相连，穿刺针16右端为45°斜口，在穿刺时能够比较容易的刺入患儿静脉血管内，降低穿刺时的疼痛。

本实用新型的工作过程：

在使用本实用新型的儿科护理输液器进行输液时，空气经过消毒块5和干燥块4消毒除湿后，通过进气管26进入输液瓶25中，调节输液瓶25内气压，输液瓶25内药液由于存在负压和药液自身存在重力，药液会经过穿刺头1的出液口2进入药液滴管6内，并从药液滴管6下端滴落在滴斗7左侧上部的45°斜壁上，沿滴斗7的左侧壁流入滴斗7底部，经过药液过滤膜8过滤后，进入输液管9中，并由设置在输液管9外壁的微热装置10进行微热，当微热装置10中的温度传感器20检测出热水袋17中电解水温度达不到最小限定值时，控制器21会控制电热开关22闭合，对电解水进行加热，当温度传感器20检测出热水袋17中电解水温度达到最大限定值时，控制器21控制电热开关22断开，加热停止，然后通过流速调节阀11调节药液的流速后，药液流经防逆流管13，通过防逆流膜14的三叉开口15进入穿刺针16内，并由穿刺针16引入患儿静脉血管内，如此持续输液，直至输液完成。

本实用新型对进入输液瓶中的空气进行良好的净化和除湿，避免空气进入输液瓶时污染药液和影响药液度，危及患儿健康，能够对药液中的微粒进行过滤，避免微粒进入患儿体内，影响患儿健康，此外，采用倾斜滴斗侧壁，在滴液时不会因液滴撞击而产生气泡，减少气泡进入患儿体内影响患儿健康，微热装置能够对药液进行微热，防止药液过凉而造成患儿静脉受凉，给患儿造成伤害，而且微热装置可循环使用，节约成本，防逆流管上的防逆流膜密封效果比单向阀好，能够较好的防止血液回流，不会因血液回流过量而影响患儿健康。

最后说明的是，以上优选实施例仅用以说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本实用新型权利要求书所限定的范围。
