一种新型心内科急救转运椅的制作方法

本实用新型涉及医疗器械技术领域，具体为一种新型心内科急救转运椅。

背景技术：

心内科，即心血管内科，是各级医院大内科为了诊疗心血管血管疾病而设置的一个临床科室，治疗的疾病包括心绞痛、高血压、猝死、心律失常、心力衰竭、早搏、心律不齐、心肌梗死、心肌病、心肌炎、心肌梗塞等心血管疾病。

由于心内科类型的疾病在病发时，在转运过程中需要格外谨慎，但在转运中不可避免的要来回晃动，这种晃动会加剧病情的恶化，轻者会使病情，重者会导致患者直接死亡，大大增加了医生的心理负担和承受的风险，需要一种转运椅进行进行转运，目前市面上的转运椅只能对滚轮进行减震，无法对病人与椅子之间接触的地方进行减震，减震效果不好，增大了患者的病情，增加了医生的心理负担和承受的风险。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种新型心内科急救转运椅，解决了心内科患者在病发时在转运过程中由于晃动增加患者病情的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种新型心内科急救转运椅，包括靠板和坐板，所述靠板位于坐板的右侧，所述坐板顶部的两侧均固定连接有扶手，所述坐板的顶部固定连接有气垫，且气垫位于两个扶手之间，所述气垫的右侧连通有气管，所述气管远离气垫的一端贯穿靠板且延伸至靠板的右侧，延伸至靠板右侧的气管与风机的出风口连通，位于靠板右侧的气管的顶部设置有气阀，所述靠板的右侧固定安装有控制器，且控制器位于气阀的顶部，所述控制器分别与风机和气阀电性连接，所述坐板底部的四角均固定连接有支撑腿，所述支撑腿的底部通过活动螺钉活动连接有减震移动装置；

所述减震移动装置包括固定架，所述固定架的底部通过第一活动轴活动连接有支杆，所述第一活动轴远离支杆的一端贯穿固定架且延伸至固定架的外部均与第一限位块固定连接，所述支杆的左侧通过第二活动轴活动连接有滚轮，所述第二活动轴靠近支杆内壁的一端贯穿支杆且延伸至支杆的外部均与第二限位块固定连接，所述支杆远离滚轮一端的顶部固定连接有活动柱，所述固定架右侧的底部固定连接有支板，所述支板顶部的两侧均固定连接有连接板，两个连接板的顶部均与挡板固定连接，所述支板顶部的右侧倾斜固定连接有减震铁，所述减震铁位于挡板和支板之间，所述活动柱的顶部依次贯穿支板、减震铁和挡板且延伸至挡板的顶部，延伸至挡板顶部的活动柱的一端与挡块固定连接，位于挡板与挡块之间活动柱的表面套设有第一弹簧，位于挡板与减震铁之间活动柱的表面套设有第二弹簧。

优选的，所述扶手的顶部开设有放手槽，所述放手槽的内壁设置有海绵层。

优选的，所述靠板右侧的顶部固定连接有把手，所述把手远离靠板的表面套设有防滑套。

优选的，所述气垫的顶部和靠板的左侧均设置有海绵垫，所述海绵垫的表面设置有防滑层。

优选的，所述靠板顶部的两侧均固定连接有伸缩带，所述靠板的左侧通过伸缩带与头枕固定连接。

（三）有益效果

本实用新型提供了一种新型心内科急救转运椅。具备的有益效果是：该新型心内科急救转运椅，通过固定架的底部的支杆，使滚轮在上下运动时，支杆把滚轮受到的力传输到支杆的右侧，再通过活动柱、减震铁、第一弹簧、第二弹簧、支板、挡板和挡块的配合，使滚轮传输的力可以经过第一弹簧、第二弹簧和减震铁进行吸收，达到第一次减震，同时风机可以对坐板上的气垫进行充气，通过扶手内部的海绵层、气垫、海绵垫和头枕的配合，可以对患者和转运椅接触的地方进行减震，达到第二次减震，两次减震使减震的效果达到最大化，极大的降低了患者在晃动时增加的病情，减少了医生的心理负担和承受的风险。

附图说明

图1为本实用新型正视的结构剖面图；

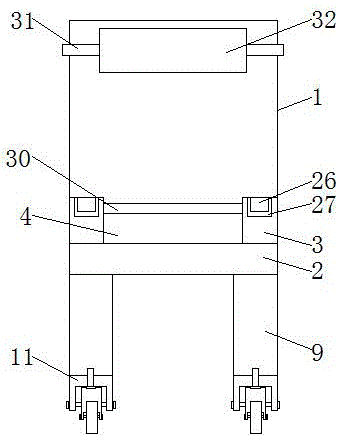

图2为本实用新型结构左视图；

图3为本实用新型减震移动装置的结构正视图；

图4为本实用新型减震移动装置的结构左视图。

图中：1靠板、2坐板、3扶手、4气垫、5气管、6风机、7气阀、8控制器、9支撑腿、10活动螺钉、11减震移动装置、12固定架、13第一活动轴、14支杆、15第一限位块、16第二活动轴、17滚轮、18第二限位块、19支板、20连接板、21挡板、22减震铁、23挡块、24第一弹簧、25第二弹簧、26放手槽、27海绵层、28把手、29防滑套、30海绵垫、31伸缩带、32头枕、33活动柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种新型心内科急救转运椅，如图1-2所示，包括靠板1和坐板2，靠板1右侧的顶部固定连接有把手28，把手28远离靠板1的表面套设有防滑套29，通过设置把手28，方便病人在病发时，医生可以有推动转运椅的着力点，通过在把手28表面套设有防滑套29，使医生不会因为打滑，把转运椅推翻或松开，减少了病情的加剧，保护了病人的生命安全，靠板1顶部的两侧均固定连接有伸缩带31，靠板1的左侧通过伸缩带31与头枕32固定连接，通过设置伸缩带31，可以使头枕32可以固定在靠板1的一侧，且伸缩带31方便了头枕32的更换，靠板1位于坐板2的右侧，坐板2顶部的两侧均固定连接有扶手3，扶手3的夹角处设置为弧度，从而防止患者与扶手3夹角的碰撞，进而防止患者的病情加重，扶手3的顶部开设有放手槽26，放手槽26的内壁设置有海绵层27，通过在扶手3的顶部开设有放手槽26，使患者可以把手放在放手槽26内，防止手与转运椅的碰撞，同时防止了病人在打点滴时，手由于晃动点滴扎到病人和点滴药水无法进入病人体内的问题，坐板2的顶部固定连接有气垫4，气垫4的顶部和靠板1的左侧均设置有海绵垫30，海绵垫30的表面设置有防滑层，通过在气垫4的顶部和靠板1的左侧设置海绵垫30，减少了患者与转运椅之间的碰撞，减轻了患者病情的加剧，通过在海绵垫30的顶部设置防滑层，使病人在转运椅上不会因为推动过快，从转运椅上滑落的问题，保护了病人的生命安全，且气垫4位于两个扶手3之间，气垫4的右侧连通有气管5，气管5远离气垫4的一端贯穿靠板1且延伸至靠板1的右侧，延伸至靠板1右侧的气管5与风机6的出风口连通，位于靠板1右侧的气管5的顶部设置有气阀7，靠板1的右侧固定安装有控制器8，且控制器8位于气阀7的顶部，控制器8分别与风机6和气阀7电性连接，通过控制器8与风机6的电性连接，使控制器8可以控制风机6经过气管5对气垫4内部进行吸风，通过控制器8与气阀7的电性连接，使控制器8可以控制气阀7对气垫4内的空气进行更换和阻挡流出，坐板2底部的四角均固定连接有支撑腿9，支撑腿9的底部通过活动螺钉10活动连接有减震移动装置11，通过活动螺钉10与减震移动装置11的活动连接，使固定架12可以在支撑腿9的底部360度旋转，从而达到万向轮的效果。

如图3-4所示，减震移动装置11包括固定架12，固定架12的底部通过第一活动轴13活动连接有支杆14，第一活动轴13远离支杆14的一端贯穿固定架12且延伸至固定架12的外部均与第一限位块15固定连接，通过设置第一限位块15，防止第一活动轴13脱离固定架12，支杆14的左侧通过第二活动轴16活动连接有滚轮17，第二活动轴16靠近支杆14内壁的一端贯穿支杆14且延伸至支杆14的外部均与第二限位块18固定连接，通过设置第二限位块15，防止第二活动轴16和滚轮17脱离支杆14，支杆14远离滚轮17一端的顶部固定连接有活动柱33，固定架12右侧的底部固定连接有支板19，支板19顶部的两侧均固定连接有连接板20，两个连接板20的顶部均与挡板21固定连接，支板19顶部的右侧倾斜固定连接有减震铁22，减震铁22本身自带弹性，起到减震的作用，减震铁22位于挡板21和支板19之间，活动柱33的顶部依次贯穿支板19、减震铁22和挡板21且延伸至挡板21的顶部，延伸至挡板21顶部的活动柱33的一端与挡块23固定连接，位于挡板21与挡块23之间活动柱33的表面套设有第一弹簧24，位于挡板21与减震铁22之间活动柱33的表面套设有第二弹簧25，减震移动装置11在受到力的作用下，以第一活动轴13为支点，滚轮17上下运动，带动活动柱33上下运动，同时经过活动柱33、减震铁22、第一弹簧24、第二弹簧25、支板19、挡板21和挡块23的配合，达到减震移动的效果。

使用者使用时，使患者坐在坐板2顶部的海绵垫30上，把患者手放在扶手3内的放手槽26内，把患者的颈部放在头枕32处，通过控制器8控制风机6对气垫4内进行吸风，在转运椅在受到振动时，支杆14把滚轮17受到的力传输到支杆14的另一端，再通过活动柱33、减震铁22、第一弹簧24、第二弹簧25、支板19、挡板21和挡块23的配合，使滚轮17传输的力可以经过第一弹簧24、第二弹簧25和减震铁22进行吸收，从而达到两次减震。

综上所述，该新型心内科急救转运椅，通过固定架12的底部的支杆14，使滚轮17在上下运动时，支杆14把滚轮17受到的力传输到支杆14的右侧，再通过活动柱33、减震铁22、第一弹簧24、第二弹簧25、支板19、挡板21和挡块23的配合，使滚轮17传输的力可以经过第一弹簧24、第二弹簧25和减震铁22进行吸收，达到第一次减震，同时风机6可以对坐板2上的气垫4进行充气，通过放手槽26内部的海绵层27、气垫4、海绵垫30和头枕32的配合，可以对患者和转运椅接触的地方进行减震，达到第二次减震，两次减震使减震的效果达到最大化，极大的降低了患者在晃动时增加的病情，减少了医生的心理负担和承受的风险。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
