一种新型按摩椅控制板的制作方法

本实用新型涉及电子信息技术领域，特别是一种新型按摩椅控制板。

背景技术：

随着经济的发展，生活水平的不断提高，越来越多的人们开始使用按摩椅，它们是通过控制器来控制按摩椅的各种运动和操作，使人们使用按摩椅更加方便、快捷。现有的控制器仅仅只能通过控制器上的按键来操控按摩椅的工作，但随着社会经济的发展以及人们生活水平的提高，传统的控制器操控方式已经越来越难满足现有生活方式的需要。

专利申请号：200920296050.3公开了控制器技术领域，特指按摩椅手控器，它包括有外壳和设置在外壳内的控制电路板，控制电路板包括有中央处理模块、按键模块、显示模块，按键模块、显示模块分别与中央处理模块连接，按键模块包括有自动功能键、电源开关键、模式下降键、模式上升键、振动强度键、颈部马达开关键、时间调整键、加热开关键，八个按键按4行×2列的矩阵方式排列，显示模块包括有自动指示灯、加热指示灯、位置指示灯、时间指示灯、马达震动强度指示灯、模式指示灯、数码显示屏，本实用新型具有各种功能的按键和指示灯、显示屏，控制功能较全面，显示效果好，按键设计分布合理，使用操作方便。

上述专利通过手控器来实现按摩椅的控制，其手控器容易遗失或放于其他位置无法找寻。实用性差。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种新型按摩椅控制板，该控制板设有蓝牙芯片，能通过蓝牙协议与移动终端或外部设备相连，同时本控制板还设有霍尔位置输入接口，能与霍尔传感装置相连，控制器上设有按摩电机插座、气泵插座、加热插座和蜂鸣器插座，有利于实现对按摩椅的控制。

本实用新型的目的是通过以下技术方案来实现的：一种新型按摩椅控制板，包括控制电路板，控制电路板上设有MCU、驱动器、蓝牙芯片、LCD液晶插座、外接用户按键接口、霍尔位置输入接口、电流输入接口、电压信号输入接口，MCU通过铜箔线分别与外接用户按键接口、霍尔位置输入接口、电流输入接口以及电压信号输入接口物理相连，MCU还通过铜箔线分别与驱动器以及蓝牙芯片物理相连，控制电路板上还设有按摩电机插座、气泵插座、加热插座和蜂鸣器插座，驱动器通过铜箔线分别与按摩电机插座、气泵插座、加热插座和蜂鸣器插座物理相连。

本控制电路板通过外接的用户按键输入对按摩椅进行控制，通过检测按摩椅内部霍尔传感器，可以判断按摩电机的运动位置,进行精确按摩，本控制电路板还能通过蓝牙芯片与手机通讯，并能通过手机远程控制按摩椅。

优选的，控制电路板上还设有程序烧结插座，程序烧结插座通过铜箔线与MCU物理相连。

优选的，所述MCU的型号为S3F8S19。

优选的，控制电路板上还设有多个固定通孔。

本实用新型的有益效果是：

(1)设有蓝牙芯片，能通过蓝牙协议与移动终端或外部设备相连，实现远程操控按摩椅；

(2)本控制板还设有霍尔位置输入接口，能与霍尔传感装置相连，控制器上设有按摩电机插座、气泵插座、加热插座和蜂鸣器插座，有利于实现对按摩椅的控制。

附图说明

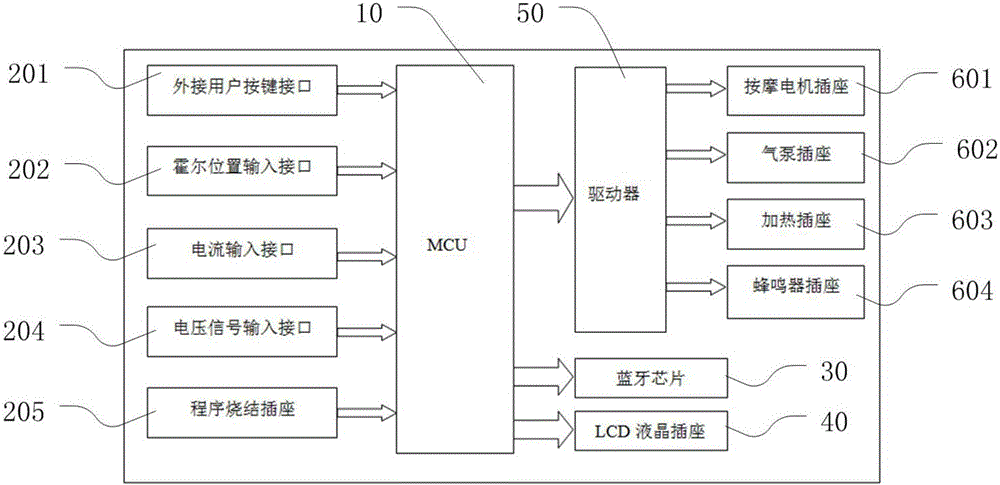

图1为本实用新型的结构示意框图；

图中，10-MCU，30-蓝牙芯片，40-LCD液晶插座，50-驱动器，201-外接用户按键接口，202-霍尔位置输入接口，203-电流输入接口，204-电压信号输入接口，205-程序烧结插座，601-按摩电机插座，602-气泵插座，603-加热插座，604-蜂鸣器插座。

具体实施方式

下面结合附图进一步详细描述本实用新型的技术方案，但本实用新型的保护范围不局限于以下所述。

实施例1：

如图1所示，一种新型按摩椅控制板，包括控制电路板，控制电路板上设有MCU10、驱动器50、蓝牙芯片30、LCD液晶插座40、外接用户按键接口201、霍尔位置输入接口202、电流输入接口203、电压信号输入接口204，MCU10通过铜箔线分别与外接用户按键接口201、霍尔位置输入接口202、电流输入接口203以及电压信号输入接口204物理相连，MCU10还通过铜箔线分别与驱动器50以及蓝牙芯片30物理相连，控制电路板上还设有按摩电机插座601、气泵插座602、加热插座603和蜂鸣器插座604，驱动器50通过铜箔线分别与按摩电机插座601、气泵插座602、加热插座603和蜂鸣器插座604物理相连。

本控制电路板通过外接的用户按键输入对按摩椅进行控制，通过检测按摩椅内部霍尔传感器，可以判断按摩电机的运动位置,进行精确按摩，本控制电路板还能通过蓝牙芯片30与手机通讯，并能通过手机远程控制按摩椅。

优选的，控制电路板上还设有程序烧结插座205，程序烧结插座205通过铜箔线与MCU10物理相连。

优选的，所述MCU10的型号为S3F8S19。

优选的，控制电路板上还设有多个固定通孔。

以上所述实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
