可调节气管切开导管封堵器的制作方法

本实用新型属于医疗用品领域，具体涉及可调节气管切开导管封堵器。

背景技术：

神经外科患者病情危重，气管切开患者较多。处于恢复期患者，在拔除气管切开导管前，需要进行试堵管实验。目前临床上使用的封堵器均为手工制作，没有统一的规范。不规范的堵管方法有可能导致堵管失败，甚至感染，同时增加医生护士工作量。

技术实现要素：

为解决以上问题，本实用新型的任务是提供一种提高堵管成功率的可调节气管切开导管封堵器，具体由以下技术方案实现：

本实用新型的可调节气管切开导管封堵器，包括导管、底座、气囊和气囊充气通道，其特征在于：所述导管为弧形管，所述导管下端设有螺纹，所述导管下端通过螺纹与底座相连，密封性好，固定牢固，不易脱落；所述底座底面中间设有可调节旋钮，所述旋钮由四片面积相等的扇形旋钮片组成，所述旋钮片分别处于不同高度，所述四片扇形旋钮片由位于圆心的转轴相连，所述底座侧壁设有四道卡槽，所属旋钮片的弧形边滑动连接于所述卡槽中，四片扇形旋钮片分别处于对应的四道卡槽中，医生护士可以根据患者具体病情及耐受情况，可以管口面积从1/4→1/3→1/2→2/3→3/4，选择个性化的试堵管方案；所述导管下部靠近底座处设有气囊，所述导管顶端为连接口，连接口下方设有圆环形翼缘。

作为优选，所述气囊上连接有气囊充气通道，所述气囊充气通道上端设有挤压球，如患者出现缺氧或痰液堵塞等现象，可以通过挤压球给气囊(3)充气，增加供氧。

作为优选，所述底座硅胶材质，弹性材料，套上和取下很方便。

与现有技术比较，本实用新型具有以下优点：本实用新型采用硅胶底座，可以直接套在患者气管套管上，密封性好，固定牢固，不易脱落，同时避免插到套管内易造成感染，同时底座底面设有可调节旋钮，可根据患者具体病情及耐受情况，调节导管开口面积，可以有效避免堵管过程中出现呼吸困难、紫绀等情况的发生，患者耐受性较好。

附图说明

图1为本实用新型的结构示意图；

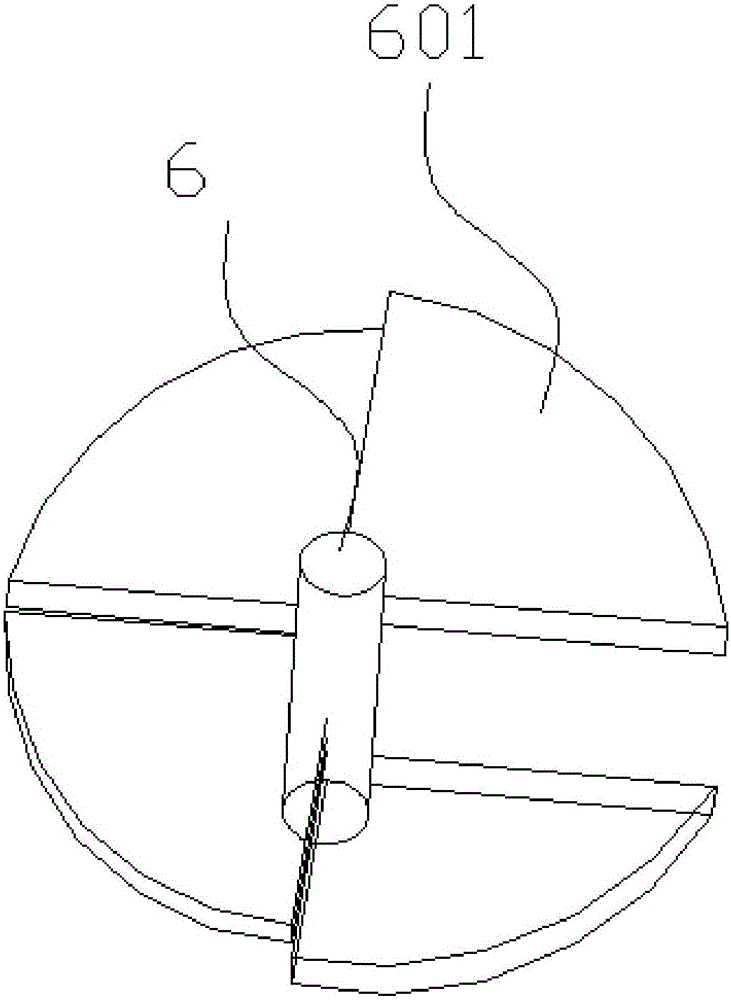

图2为旋钮的结构示意图。

具体实施方式

下面结合附图及实施例描述本实用新型具体实施方式：

由图1和图2所示可知，可调节气管切开导管封堵器，包括导管1、底座2、气囊3和气囊充气通道4，其特征在于：所述导管1为弧形管，所述导管1下端设有螺纹，所述导管1下端通过螺纹与底座2相连，密封性好，固定牢固，不易脱落；所述底座2底面中间设有可调节旋钮6，所述旋钮6由四片面积相等的扇形旋钮片601组成，所述旋钮片601分别处于不同高度，所述四片扇形旋钮片601由位于圆心的转轴相连，所述底座2侧壁设有四道卡槽，所属旋钮片601的弧形边滑动连接于所述卡槽中，四片扇形旋钮片601分别处于对应的四道卡槽中，医生护士可以根据患者具体病情及耐受情况，可以管口面积从1/4→1/3→1/2→2/3→3/4，选择个性化的试堵管方案；所述导管1下部靠近底座2处设有气囊3，所述导管1顶端为连接口，连接口下方设有圆环形翼缘。

由图1所示可知，所述气囊3上连接有气囊充气通道4，所述气囊充气通道4上端设有挤压球5，如患者出现缺氧或痰液堵塞等现象，可以通过挤压球5给气囊3充气，增加供氧。

由图1所示可知，所述底座2硅胶材质，弹性材料，套上和取下很方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围内。因此，本实用新型的保护范围应该以权利要求书的保护范围为准。
