一种高效率口腔清洗器的制作方法

本实用新型涉及口腔清洗领域，具体涉及一种高效率口腔清洗器。

背景技术：

口腔是消化管的起始部分。前借口裂与外界相通，后经咽峡与咽相续。口腔内有牙、舌等器官。口腔的前壁为唇、侧壁为颊、顶为腭、口腔底为黏膜和肌等结构。口腔借上、下牙弓分为前外侧部的口腔前庭和后内侧部的固有口腔；当上、下颌牙咬合时，口腔前庭与固有口腔之间可借第三磨牙后方的间隙相通。口内的空腔由两唇、两颊、硬腭、软腭等构成。口腔内有牙齿、舌、唾腺等器官。在口腔内，以牙列为分界线，将口腔分为牙列内的固有口腔和牙列外围的口腔前庭。

现有的口腔清洗装置在使用时都是通过手泵抽取储水箱中的水来对使用者的口腔进行冲洗，需要另外加入口腔清洗液，使用起来十分不方便，为了可以提高清洗的效率，使水和清洗液可以都通过手泵进行控制，我们提出了一种高效率口腔清洗器。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种高效率口腔清洗器，方便生活中的使用，增加使用的安全性。

为了解决上述技术问题，本实用新型提供了如下的技术方案：一种高效率口腔清洗器，包括储液架、选择块、安装块和清洗装置，所述储液架上设有储水箱和清洗液箱，所述储水箱下方设有出液管一，所述清洗液箱下方设有出液管二，所述出液管一所述出液管二都连接选择块的上方，所述选择块上固定有三通阀，所述出液管一和所述出液管二分别连接在所述三通阀的上方的左右两端，所述三通阀的下端通过供液管连接安装块，所述安装块上设有手泵和控制开关，所述安装块下方连接清洗装置，所述清洗装置包括出水软管、雾化喷头和清洗毛刷，所述出水软管连接安装块的出水端，所述出水软管的底端设有雾化喷头，所述清洗毛刷粘附在雾化喷头的外部。

优选的，所述出液管一与三通阀的连接处设有电动阀一，所述出液管二与三通阀的连接处设有电动阀二，所述控制开关分别与电动阀一、电动阀二和手泵电性连接，所述控制开关包括出水开关和清洗液开关，所述出水开关和清洗液开关都设置在安装块外部，方便使用者选择出水还是清洗液。

优选的，所述储水箱和所述清洗液箱中都设有水位计，用来观察剩余液体的水位。

优选的，所述安装块上设有握把，方便使用者使用。

本实用新型所达到的有益效果是：

1、本实用新型通过选择块上的三通阀和电动阀一、电动阀二可以选择出水还是出清洗液，方便使用者使用；

2、本实用新型通过手泵和控制开关可以自动控制出液，操作简单，安装块上设有握把，方便握住装置；

3、本实用新型通过雾化喷头和毛刷，可以将出液雾化后喷入口腔，在通过毛刷对口腔内进行清洗，提高了清洗效率和清洗质量。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的一种高效率口腔清洗器结构示意图；

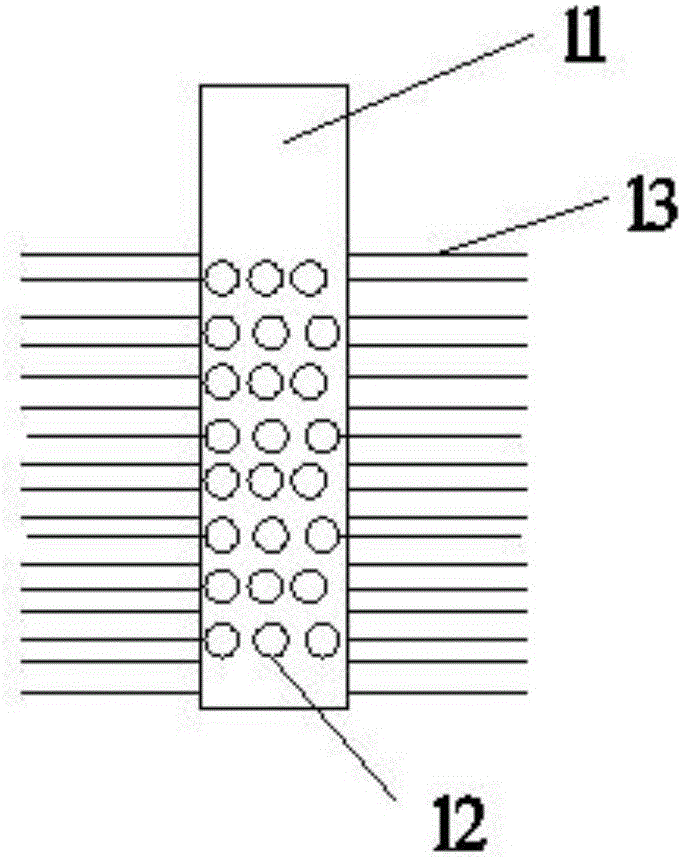

图2是本实用新型的一种高效率口腔清洗器雾化喷头示意图；

图中：1-储液架，2-选择块，3-安装块，4-储水箱，5-清洗液箱，6-出液管一，7-出液管二，8-三通阀，9-供液管，10-手泵，11-出水软管，12-雾化喷头，13-毛刷，14-电动阀一，15-电动阀二，16-出水开关，17-清洗液开关，18-水位计，19-握把。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-2所示，本实施例的一种高效率口腔清洗器，包括储液架1、选择块2、安装块3和清洗装置，所述储液架1上设有储水箱4和清洗液箱5，所述储水箱4下方设有出液管一6，所述清洗液箱5下方设有出液管二7，所述出液管一6所述出液管二7都连接选择块2的上方，所述选择块2上固定有三通阀8，所述出液管一6和所述出液管二7分别连接在所述三通阀8的上方的左右两端，所述三通阀8的下端通过供液管9连接安装块3，所述安装块3上设有手泵10和控制开关，所述安装块3下方连接清洗装置，所述清洗装置包括出水软管11、雾化喷头12和清洗毛刷13，所述出水软管11连接安装块3的出水端，所述出水软管11的底端设有雾化喷头12，所述清洗毛刷13粘附在雾化喷头12的外部。

所述出液管一6与三通阀8的连接处设有电动阀一14，所述出液管二7与三通阀8的连接处设有电动阀二15，所述控制开关分别与电动阀一14、电动阀二15和手泵10电性连接，所述控制开关包括出水开关16和清洗液开关17，所述出水开关16和清洗液开关17都设置在安装块3外部，方便使用者选择出水还是清洗液，所述储水箱4和所述清洗液箱5中都设有水位计18，用来观察剩余液体的水位，所述安装块3上设有握把19，方便使用者使用。

需要说明的是，本实用新型一种高效率口腔清洗器工作流程为：本实用新型通过选择块2上的三通阀8和电动阀一14、电动阀二15可以选择出水还是出清洗液，方便使用者使用；通过手泵10和控制开关可以自动控制出液，操作简单，安装块3上设有握把19，方便握住装置；通过雾化喷头12和毛刷13，可以将出液雾化后喷入口腔，在通过毛刷13对口腔内进行清洗，提高了清洗效率和清洗质量。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
