一种新型胃镜咬口器的制作方法

本实用新型涉及一种新型胃镜咬口器。

背景技术：

患者在进行胃镜检查时，为了方便胃镜进入患者消化道，以及防止患者不自主牙齿咬合损伤胃镜，通常会使用到咬口器。目前普遍使用的都是传统的咬口器，传统的咬口器结构十分简单，在使用时存在一些缺陷。比方说，患者在咬口器等因素的刺激下会分泌大量唾液，很容易产生呛咳、恶心等，以致影响到胃镜检查的正常进行。而且，传统的咬口器容易脱落。从而给医务人员增加了极大的工作难度。

中国专利201420673262.X公开了一种胃镜检查用多功能咬口器，该实用新型的技术方案是：包括吸取动力机，其特征是在吸取动力机上设有绝缘外壳，吸取动力机前侧设有工作参数屏，工作参数屏下侧设有电源启动开关，电源启动开关右侧设有吸力调节旋钮，吸力调节旋钮外侧设有吸力大小刻度，吸取动力机内侧设有电力控制器，电力控制器右侧设有电源导线，电源导线上设有电源插头，电力控制器下侧设有电力控制导线，电力控制导线一侧设有微型抽气机，微型抽气机下侧设有排气口，排气口下侧设有排气管道，排气管道右侧设有通气口，通气口上设有隔尘纱网，通气口与绝缘外壳连接，微型抽气机左侧设有抽气口，抽气口左侧设有抽气软管，抽气软管下侧设有软塞，软塞下侧设有回收瓶，回收瓶下侧设有瓶托，软塞上设有竖导管，竖导管上设有橡胶管，橡胶管一侧设有牙塞，牙塞上设有口外隔体，口外隔体上设有弹性束带，口外隔体左侧设有牙齿凹槽，牙齿凹槽左侧设有口内隔体，口内隔体左侧设有压舌体，压舌体上侧设有麻醉液注入管，麻醉液注入管上设有连接端口A，压舌体下侧设有吸取导管，吸取导管上设有连接端口B，连接端口B与橡胶管连通，牙塞内侧设有胃镜通道。该实用新型功能齐全，使用方便，在患者进行胃镜检查时，操作简便，省时省力，减轻了医务人员的工作难度。但是当橡胶管内堵塞时，微型抽气机继续抽气，回收瓶会遭到损坏。

技术实现要素：

本实用新型要解决的问题是提供一种实用性强、使用寿命长、结构坚固的新型胃镜咬口器。

为了解决上述技术问题，本实用新型采用的技术方案是：一种新型胃镜咬口器，包括咬口器本体、外壳、容纳瓶、活动设置在所述容纳瓶上的盖体、设置在所述外壳上的控制开关、设置在所述外壳内的抽气机，所述控制开关与所述抽气机电性连接，所述抽气机的出口上设置有延伸至所述外壳外的出气管，所述抽气机的进口上设置有延伸至所述外壳外的进气管，所述进气管的端头穿过所述盖体并延伸至所述容纳瓶内，所述盖体上设置有延伸至所述容纳瓶内的进液管，所述咬口器本体上设置有进液端头，所述进液端头上设置有与所述进液管连接的橡胶管，其特征在于，所述盖体上设置有气压平衡装置，所述气压平衡装置包括设置在所述盖体上的下管道、设置在所述下管道顶部的上管道、活动设置在所述上管道内的密封板、固定设置在所述下管道内的固定座，所述固定座上设置有至少一个与所述密封板连接的伸缩件，所述伸缩件包括设置在所述固定座上的下圆板、设置在所述下圆板上的空心筒、设置在所述空心筒顶部的上圆板、顶端与所述密封板连接的竖杆，所述竖杆的底端穿过所述上圆板并与所述上圆板滑动连接，所述空心筒的内腔中活动设置有与所述竖杆底端连接的升降座，所述下圆板与所述升降座通过第一弹簧连接，所述固定座上设置有连通所述下管道和上管道的第一气道，所述盖体上设置有连通所述下管道和容纳瓶的第二气道。

优选地，上述的新型胃镜咬口器，其中所述竖杆上位于所述升降座和上圆板之间套设有第二弹簧。

优选地，上述的新型胃镜咬口器，其中所述密封板包括板体、设置在所述板体外壁的密封圈，所述密封圈与所述上管道的内壁滑动连接，所述竖杆的顶端与所述板体连接。

优选地，上述的新型胃镜咬口器，其中所述容纳瓶的左侧内壁设置有液位传感器，所述容纳瓶的外壁设置有控制盒，所述控制盒的外壁设置有蜂鸣器，所述控制盒内设置有PCB板、与所述PCB板电性连接的电源模块，所述PCB板上安插有模数转换器、与所述模数转换器电性连接的单片机，所述模数转换器与所述液位传感器电性连接，所述单片机与所述蜂鸣器电性连接。

优选地，上述的新型胃镜咬口器，其中所述外壳的内壁设置有吸音棉。

本实用新型的技术效果主要体现在：当呕吐物将橡胶管堵塞，抽气机继续工作时，容纳瓶的内部压强会减小，外界的空气会推动密封板进入到下管道内，外界的空气通过上管道、下管道最后进入到容纳瓶内，从而维持了容纳瓶内压强平衡，这样设计防止了容纳瓶被损坏，使得本实用新型的使用寿命得到延长；当容纳瓶的内部压强恢复正常时，在伸缩件的作用下密封板会进入到上管道内，这样设计实用性强；伸缩件包括下圆板、空心筒、竖杆、上圆板，空心筒的内腔中活动设置有与竖杆底端连接的升降座，下圆板与升降座通过第一弹簧连接，这样设计结构坚固，成本低。

附图说明

图1为本实用新型的结构示意图；

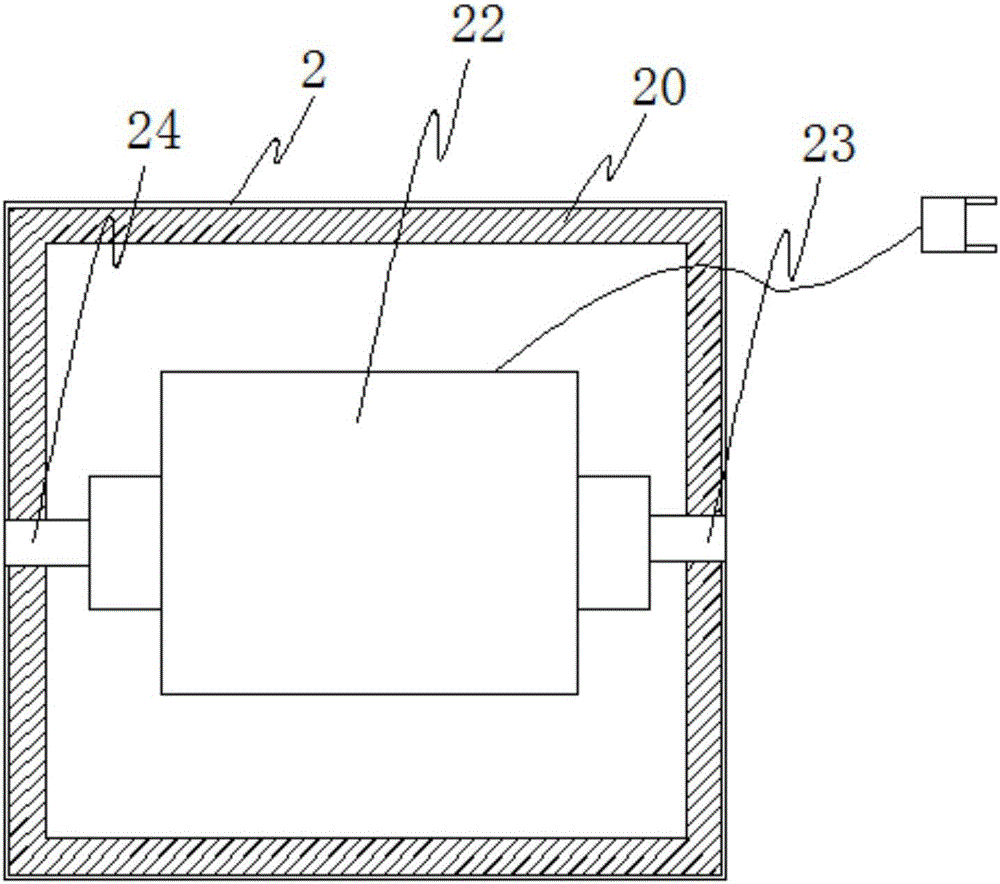

图2为图1中外壳的纵向剖视图；

图3为图1中A处局部放大图；

图4为图3中伸缩件的结构示意图；

图5为本实用新型中的密封板的结构示意图；

图6为图1中控制盒的纵向剖视图。

具体实施方式

以下结合附图，对本实用新型的具体实施方式作进一步地详述，以使本实用新型的技术方案更易于理解和掌握。

如图1、2、3、4、5、6所示，一种新型胃镜咬口器，包括咬口器本体1、外壳2、容纳瓶3、活动设置在容纳瓶3上的盖体31、设置在外壳2上的控制开关21、设置在外壳2内的抽气机22，控制开关21与抽气机22电性连接，抽气机22的出口上设置有延伸至外壳2外的出气管23，抽气机22的进口上设置有延伸至外壳2外的进气管24，进气管24的端头穿过盖体31并延伸至容纳瓶3内，盖体31上设置有延伸至容纳瓶3内的进液管32，咬口器本体1上设置有进液端头11，进液端头11上设置有与进液管32连接的橡胶管12。进气管24、进液管32位于容纳瓶3内的端头靠近容纳瓶3的顶端。

盖体31上设置有气压平衡装置4，气压平衡装置4包括设置在盖体31上的下管道41、设置在下管道41顶部的上管道42、活动设置在上管道42内的密封板43、固定设置在下管道41内的固定座44，固定44上设置有两个与密封板43连接的伸缩件5，伸缩件5包括设置在固定座44上的下圆板51、设置在下圆板51上的空心筒52、设置在空心筒52顶部的上圆板53、顶端与密封板43连接的竖杆54，竖杆54的底端穿过上圆板53并与上圆板53滑动连接，空心筒52的内腔中活动设置有与竖杆54底端连接的升降座55，下圆板51与升降座55通过第一弹簧56连接，固定座44上设置有连通下管道41和上管道42的第一气道57，盖体31上设置有连通下管道41和容纳瓶3的第二气道58。

其中竖杆54上位于升降座55和上圆板53之间套设有第二弹簧59，这样设计使得伸缩件的弹性性能得到提高。

其中密封板43包括板体61、设置在板体外61壁的密封圈62，密封圈62与上管道42的内壁滑动连接，竖杆54的顶端与板体61连接。

其中本实用新型中的容纳瓶3的左侧内壁设置有液位传感器71，容纳瓶3的外壁设置有控制盒72，控制盒72的外壁设置有蜂鸣器73，控制盒72内设置有PCB板74、与PCB板74电性连接的电源模块75，PCB板74上安插有模数转换器76、与模数转换器76电性连接的单片机77，模数转换器76与液位传感器71电性连接，单片机77与蜂鸣器73电性连接。液位传感器71能够自动检测容纳瓶3内的液位并将信号传递给模数转换器76，模数转换器76可以将模拟信号转换成数字信号并单片机77，当液位传感器71检测到容纳瓶3内装满液体时，单片机77可控制蜂鸣器提醒用户。

外壳2的内壁设置有吸音棉20，吸音棉20可以吸收抽气机22产生的噪音。

当然，以上仅为本实用新型的较佳实施例而已，非因此即局限本实用新型的专利范围，凡运用本实用新型说明书及图式内容所为之简易修饰及等效结构变化，均应同理包含于本实用新型的专利保护范围之内。
