一种肿瘤热灌注疗法中的排堵装置的制作方法

本发明涉及肿瘤热灌注疗法技术领域，具体为一种肿瘤热灌注疗法中的排堵装置。

背景技术：

在对肿瘤进行治疗的过程中，热灌注疗法能够对肉眼无法识别的肿瘤进行清除，穿刺输入一定温度的治疗液对肿瘤热扫除并将肿瘤周围的积液进行引流排出，在为病人进行肿瘤积水引流时操作简便、省时省力，减少了病人不适感，但是，这种引流器的依然是使用传统的穿刺针连接引流管进行引流，并使用拉伸管进行负压吸取，这种结构在引流时随着拉伸管的拉伸和收缩，会造成压力的波动和治疗液的回流，会给患者带来较明显的疼痛感。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种肿瘤热灌注疗法中的排堵装置，输入一定温度的治疗液进行热扫除，并通过负压将废液收取，弯板的弹性减弱了管路收缩时造成的压力波动，并防止治疗液的回流，方便使用，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种肿瘤热灌注疗法中的排堵装置，包括箱体，所述箱体的右侧面设有控制器，所述箱体的内腔中部设有隔板，所述隔板的上表面设有加热箱、增压泵和流量计，所述加热箱通过管路与增压泵的进口相连，所述增压泵的出口通过管路与流量计的进口相连，所述流量计的出口设有第一穿刺器，所述箱体的内腔底面设有收集箱和负压吸引器，所述收集箱通过管路与负压吸引器的进口相连，所述收集箱的上端侧面设有引流管，所述引流管的端部设有第二穿刺器，所述控制器的输入端与外部电源相连，控制器的输出端与加热箱、增压泵和负压吸引器的输入端相连。

作为本发明的一种优选技术方案，所述加热箱的上表面设有贯穿箱体上表面的进料管，所述进料管的端部设有进料阀。

作为本发明的一种优选技术方案，所述第一穿刺器包括主管，所述主管的端部螺纹连接有穿刺头，所述主管的中部设有固定环，所述固定环前侧面设有弯板，所述弯板的端部设有后侧面与固定环前侧面贴合的挡板。

作为本发明的一种优选技术方案，所述固定环的前侧面设有凹槽，所述凹槽内设有密封圈。

作为本发明的一种优选技术方案，所述收集箱的左侧面底部设有贯穿箱体左侧面的排放管，所述排放管的端部设有排放阀。

与现有技术相比，本发明的有益效果是：本肿瘤热灌注疗法中的排堵装置通过加热箱将治疗液加热到一定温度，通过增压泵输送到第一穿刺器，第一穿刺器内的弯板受到冲击时发生形变，能够吸收有压力的波动，同时防止腹腔的液体回流，穿刺头为一次性，主管内部无污染，可以多次使用，节省了一定的医疗资源。

附图说明

图1为本发明结构示意图；

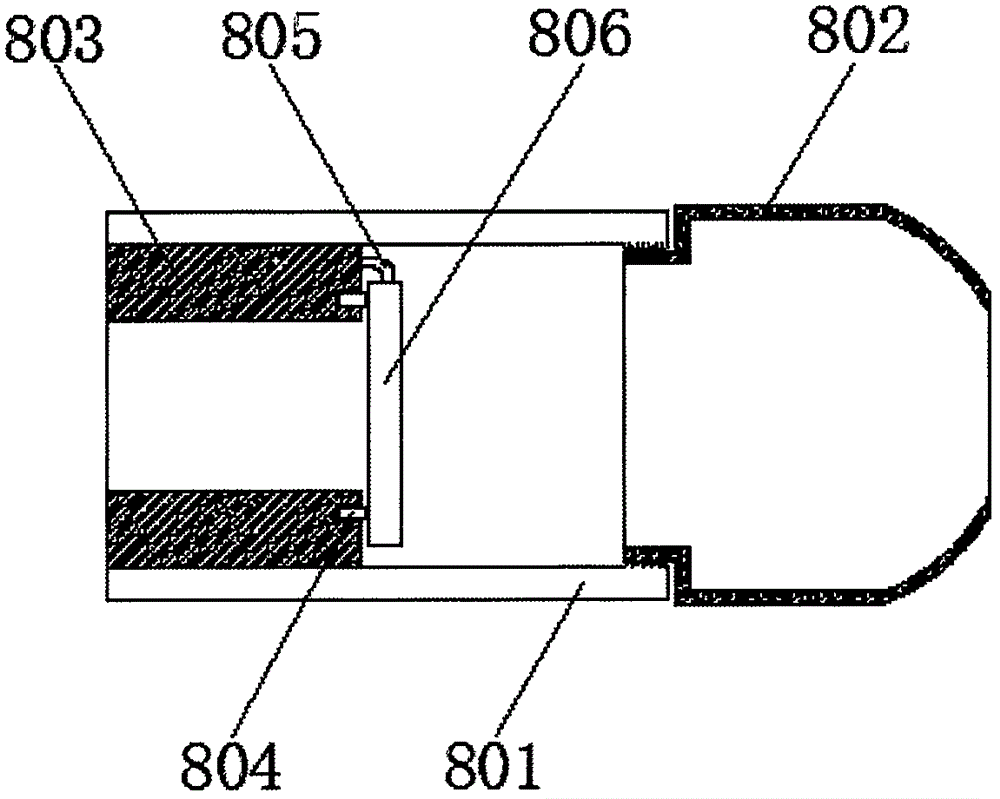

图2为本发明第一穿刺器结构示意图。

图中：1箱体、2控制器、3隔板、4加热箱、401进料管、402进料阀、5增压泵、6流量计、7输送管、8第一穿刺器、801主管、802穿刺头、803固定环、804密封圈、805弯板、806挡板、9收集箱、901排放管、902排放阀、10负压吸引器、11引流管、12第二穿刺器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种肿瘤热灌注疗法中的排堵装置，包括箱体1，箱体1的右侧面设有控制器2，箱体1的内腔中部设有隔板3，隔板3的上表面设有加热箱4、增压泵5和流量计6，加热箱4通过管路与增压泵5的进口相连，加热箱4的上表面设有贯穿箱体1上表面的进料管401，进料管401的端部设有进料阀402，增压泵5的出口通过管路与流量计6的进口相连，流量计6的出口设有第一穿刺器8，第一穿刺器8包括主管801，主管801的端部螺纹连接有穿刺头802，主管801的中部设有固定环803，固定环803的前侧面设有凹槽，凹槽内设有密封圈804，固定环803前侧面设有弯板805，弯板805的端部设有后侧面与固定环803前侧面贴合的挡板806，箱体1的内腔底面设有收集箱9和负压吸引器10，收集箱9通过管路与负压吸引器10的进口相连，收集箱9的左侧面底部设有贯穿箱体1左侧面的排放管901，排放管901的端部设有排放阀902，收集箱9的上端侧面设有引流管11，引流管11的端部设有第二穿刺器12，控制器2的输入端与外部电源相连，控制器2的输出端与加热箱4、增压泵5和负压吸引器10的输入端相连，本肿瘤热灌注疗法中的排堵装置通过加热箱4将治疗液加热到一定温度，通过增压泵5输送到第一穿刺器8，第一穿刺器8内的弯板805受到冲击时发生形变，能够吸收压力的波动，同时防止腹腔的液体回流，穿刺头802为一次性，主管801内部无污染，可以多次使用，节省了一定的医疗资源。

在使用时：进料管401接外部治疗液管路，第一穿刺器8和第二穿刺器12均插入到腹腔位置，增压泵5工作，治疗液通过第一穿刺器8进入到腹腔指定位置，病灶以及废液在负压吸引器10的作用下通过第二穿刺器12进入到收集箱9。

本发明输入一定温度的治疗液进行热扫除，并通过负压吸引器10将废液收取，弯板805的弹性减弱了管路收缩时造成的压力波动，并防止治疗液的回流，方便使用。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
