一种用于蚊虫叮咬的治疗器的制作方法

本发明涉及一种治疗器，尤其涉及到一种用于蚊虫叮咬的治疗器。

背景技术：

生活中，特别是夏秋季节，人们的皮肤常常受到蚊虫的叮咬，叮咬处的皮肤红肿、奇痒、有痛感，甚者被抓破感染化浓，轻者几天后才能消肿。目前，治疗蚊虫叮咬主要采用各种止痒消毒药品如清凉油、万花油、花露水等涂抹在红肿皮肤上的治疗方法，这些外用药品不能使红肿部位在较短时间内止痒、止痛，不能消除叮咬后留下的红癍，治疗效果不尽人意。

申请号为CN01219864。1的中国发明专利公布了一种蚊虫叮咬治疗器，它包括喷管、火焰发生器，喷管安装于火焰发生器前面，喷管一端为小口径喷嘴、另一端为火焰入口，火焰入口对应火焰发生器的出火口，其孔壁上设有进风孔。治疗器所产生的高温喷射气流可对红肿部位皮肤迅速加热，分解排除蚊虫叮咬后残留于红肿处的毒素，从而达到有效治疗，同时可使红肿处瞬间止痒、止痛，免除因搔痒而人为地抓伤皮肤及引起皮肤感染。但是上述治疗器喷火温度不易控制，而且容易烫伤，也常会燃烧衣服，被褥等，存在安全隐患。

技术实现要素：

本发明的主要目的在于提供一种在保证止痒和止痛效果的基础上，使用安全方便的用于蚊虫叮咬的治疗器。

为达到以上目的，本发明采用的技术方案为：一种用于蚊虫叮咬的治疗器，包括壳体、加热装置、水磁化装置和出水部，所述的壳体的前部设置有储水腔，所述的加热装置设置在所述的壳体内且用于给所述的储水腔内的水加热，所述的水磁化装置设置在所述的储水腔内，所述的出水部设置在所述的壳体的前端，所述的出水部与所述的储水腔连通，所述的出水部的前端设置有多个出水孔。

所述的加热装置包括电加热棒和电源，所述的电加热棒与所述的电源连接，所述的电加热棒伸入所述的储水腔内。该结构中，电加热棒与电源相连接，通电后电加热棒对储水腔内的水进行加热，使水温达到预定值，结构简单实用。

所述的水磁化装置包括两个磁铁，两个所述的磁铁分别设置在所述的储水腔的两端。该结构中，两块磁铁相对设置，使储水腔内产生磁场，可以产生对身体有益的磁性水。

所述的磁铁为钕铁硼磁铁。该结构中，钕铁硼磁铁产生的磁力非常强，且能持续很长时间，可使得水快速磁化。

所述的出水部和所述的储水腔之间设置有控水机构，所述的控水机构包括第一盖板和第二盖板，所述的第一盖板设置在所述的壳体的前端以将所述的储水腔封闭，所述的第一盖板上还设置有与所述的储水腔连通的出水口，所述的出水部设置有与所述的出水孔连通的出水腔，所述的第二盖板设置在所述的出水部的后端以将所述的出水腔封闭，所述的第二盖板上设置有与所述的出水腔连通的进水口，所述的出水部与所述的壳体螺纹连接；初始状态时，所述的第二盖板与所述的第一盖板贴合以将所述的第一盖板上的出水口封闭，所述的储水腔内存储的水无法流出，使用时，转动所述的出水部使所述的第二盖板与所述的第一盖板分离，此时，所述的第一盖板上的出水口暴露出来，所述的储水腔内存储的水通过所述的第一盖板上的出水口落到所述的第二盖板上再经由所述的第二盖板上的进水口流入到所述的出水腔中。该结构中，控水机构的设置能够控制从出水孔流出的水量，在初始状态下，出水部的第二盖板与第一盖板紧密贴合，此时，出水口被封闭，储水腔内的水无法从出水口流出，实现密封加热的目的，在使用状态下，转动出水部，使出水部远离壳体，第二盖板与第一盖板之间形成间隙，此时，出水口暴露出来，储水腔内的水从第一盖板上的出水口流出，落到第二盖板上，再由第二盖板上的进水口进入到出水腔，最终出水孔流出，与人体红肿部位接触，实现治疗目的。

所述的出水部和所述的储水腔之间设置有控水机构，所述的控水机构包括第一盖板和第二盖板，所述的第一盖板设置在所述的壳体的前端以将所述的储水腔封闭，所述的第一盖板上还设置有与所述的储水腔连通的出水口，所述的出水口处设置有限位台，所述的限位台设置有滑动腔，所述的限位台的侧壁设置有多个用于连通所述的储水腔与所述的滑动腔的凹槽，所述的滑动腔内设置有用于封闭所述的出水口的封闭块，所述的封闭块通过第一弹性机构连接于所述的滑动腔的后端，所述的出水部设置有与所述的出水孔连通的出水腔，所述的第二盖板设置在所述的出水部的后端以将所述的出水腔封闭，所述的第二盖板通过第二弹性机构连接于所述的壳体，所述的第二盖板上设置有用于顶起所述的封闭块的顶起管，所述的第二盖板上还设置有多个与所述的出水腔连通的进水口。该结构中，控水机构的设置能够控制从出水孔流出的水量，在初始状态下，第二弹性机构处于伸张状态，使第一盖板和第二盖板相互远离，顶起管与封闭块不接触，此时封闭块在第一弹性机构的作用下，被顶到出水口处，将出水口封闭，防止储水腔内的水流出，在使用状态下，将出水部往上移动，此时，第二弹性机构被压缩，顶起管向上移动，将封堵在出水口处的封闭块顶起，封闭块在滑动腔内移动，储水腔内的水从出水口流出，经过第二盖板上的进水口后进入到出水腔，最终从出水孔流出，使用完毕后，松开出水部，在第二弹性机构的作用下，出水部重新向下运动，顶起管与封闭块分离，封闭块在第一弹性机构的作用下，重新进入到出水口，封闭出水口，实现密封储水腔的目的。

所述的顶起管的侧壁上设置有多个与所述的出水腔连通的辅助进水孔。该结构中，辅助进水孔利于在相同时间内更过的水进入到储水腔，实现快速导水的目的。

所述的出水部的前端面为平面。该结构中，出水部的前端面为平面增大了与人体的接触面积。

所述的出水部的前端设置有纱布，所述的纱布包覆在所述的出水孔上。该结构中，纱布的设置一方面使从出水孔流出的水均匀，使传热安全迅速，另一方面纱布与人体接触较为舒适。

所述的用于蚊虫叮咬的治疗器还包括温度检测装置和温度显示装置，所述的温度检测装置的检测头伸入所述的储水腔，所述的温度检测装置与所述的温度显示装置电连接，所述的温度显示装置设置在所述的壳体的外侧壁。该结构中，温度检测装置和温度显示装置均为现有技术，储水腔内的水进行加热时，温度检测装置采集水温的实时数据反映给温度显示装置，通过观察温度显示装置的数值，快速得知储水腔内的水温，从而便于控制加热时间和加热温度。

与现有技术相比，本发明的优点在于：通过在壳体内设置储水腔，方便了水的注入，通过加热装置对储水腔的水进行加温，使水温达到45~90度，同时在水磁化装置的作用下，储水腔内的普通水变成磁化水，磁化水具有抗菌杀毒的作用，加热完毕后，手握壳体，储水腔内的水通过多个出水孔流出，水与人体红肿部位接触，之后马上使治疗器与人体的皮肤分离，点触式的接触皮肤，较为安全，避免烫伤到人，蚊虫携带的病毒在受热后活性降低甚至被杀灭，蚊虫叮咬后产生的毒素也在高温下被分解，血液在也流动加快，最终达到治疗的效果；本发明在保证止痒和止痛效果的基础上，使用安全方便。

附图说明

图1是本发明的立体结构示意图；

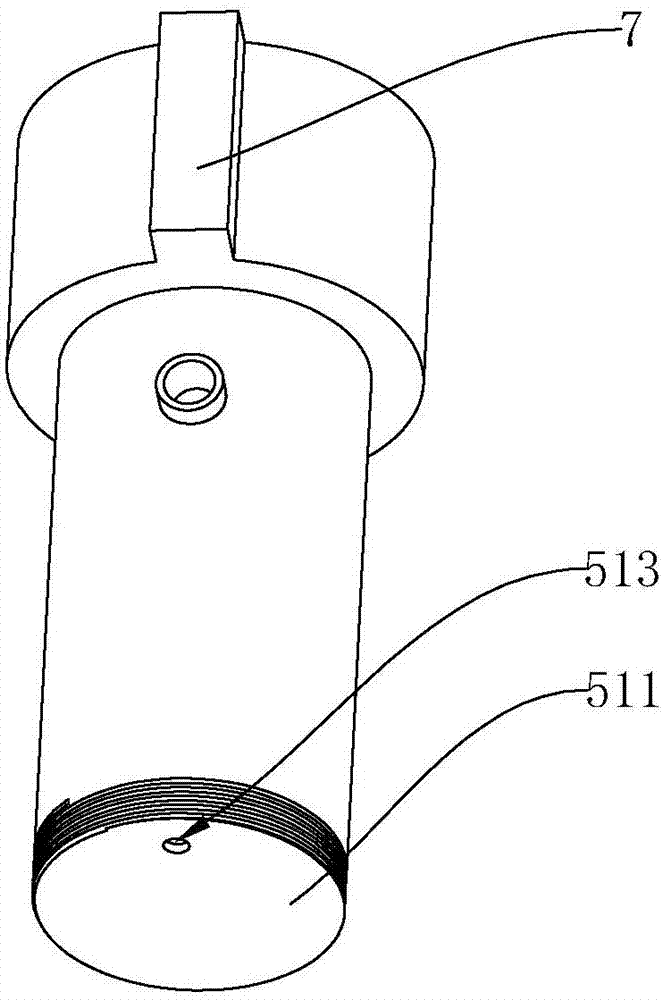

图2是本发明中壳体的立体结构示意图；

图3是本发明中出水部的立体结构示意图；

图4是本发明中壳体的剖视图；

图5是本发明分解状态的立体结构示意图；

图6是本发明实施例四和实施例六中壳体与出水部分离时的结构示意图；

图7是图6中壳体的剖视图；

图8是图7中A处的局部放大示意图。

具体实施方式

以下结合附图实施例对发明作进一步详细描述。

实施例一：如图所示，一种用于蚊虫叮咬的治疗器，包括壳体1、加热装置2、水磁化装置3和出水部4，壳体1的前部设置有储水腔11，加热装置2设置在壳体1内且用于给储水腔11内的水加热，水磁化装置3设置在储水腔11内，出水部4设置在壳体1的前端，出水部4与储水腔11连通，出水部4的前端设置有多个出水孔41。

实施例二：如图所示，一种用于蚊虫叮咬的治疗器，包括壳体1、加热装置2、水磁化装置3和出水部4，壳体1的前部设置有储水腔11，加热装置2设置在壳体1内且用于给储水腔11内的水加热，水磁化装置3设置在储水腔11内，出水部4设置在壳体1的前端，出水部4与储水腔11连通，出水部4的前端设置有多个出水孔41。

本实施例中，壳体1上设置有与储水腔11连通的进水管，外界的水通过进水管流入到储水腔11中，在使用或者加热状态下，进水管通过密封盖等密封。

本实施例中，加热装置2包括电加热棒21和电源，电加热棒21与电源连接，电加热棒21伸入储水腔11内。

本实施例中，水磁化装置3包括两个磁铁31，两个磁铁31分别设置在储水腔11的两端。

本实施例中，磁铁31为钕铁硼磁铁31。

实施例三：如图所示，一种用于蚊虫叮咬的治疗器，包括壳体1、加热装置2、水磁化装置3和出水部4，壳体1的前部设置有储水腔11，加热装置2设置在壳体1内且用于给储水腔11内的水加热，水磁化装置3设置在储水腔11内，出水部4设置在壳体1的前端，出水部4与储水腔11连通，出水部4的前端设置有多个出水孔41。

本实施例中，出水部4和储水腔11之间设置有控水机构5，控水机构5包括第一盖板511和第二盖板512，第一盖板511设置在壳体1的前端以将储水腔11封闭，第一盖板511上还设置有与储水腔11连通的出水口513，出水部4设置有与出水孔41连通的出水腔，第二盖板512设置在出水部4的后端以将出水腔封闭，第二盖板512上设置有与出水腔连通的进水口514，出水部4与壳体1螺纹连接；初始状态时，第二盖板512与第一盖板511贴合以将第一盖板511上的出水口513封闭，储水腔11内存储的水无法流出，使用时，转动出水部4使第二盖板512与第一盖板511分离，此时，第一盖板511上的出水口513暴露出来，储水腔11内存储的水通过第一盖板511上的出水口513落到第二盖板512上再经由第二盖板512上的进水口514流入到出水腔中。

实施例四：如图所示，一种用于蚊虫叮咬的治疗器，包括壳体1、加热装置2、水磁化装置3和出水部4，壳体1的前部设置有储水腔11，加热装置2设置在壳体1内且用于给储水腔11内的水加热，水磁化装置3设置在储水腔11内，出水部4设置在壳体1的前端，出水部4与储水腔11连通，出水部4的前端设置有多个出水孔41。

本实施例中，出水部4和储水腔11之间设置有控水机构5，控水机构5包括第一盖板511和第二盖板512，第一盖板511设置在壳体1的前端以将储水腔11封闭，第一盖板511上还设置有与储水腔11连通的出水口513，出水口513处设置有限位台521，限位台521设置有滑动腔522，限位台521的侧壁设置有多个用于连通储水腔11与滑动腔522的凹槽(图未显示），滑动腔522内设置有用于封闭出水口513的封闭块523，封闭块523通过第一弹性机构524连接于滑动腔522的后端，出水部4设置有与出水孔41连通的出水腔，第二盖板512设置在出水部4的后端以将出水腔封闭，第二盖板512通过第二弹性机构525连接于壳体1，第二盖板512上设置有用于顶起封闭块523的顶起管526，第二盖板512上还设置有多个与出水腔连通的进水口514。

本实施例中，出水口513处还设置有限位环，限位环的设置避免了封闭块523在第一弹性机构524的作用下过度滑移，导致伸出出水口513，无法起到封堵的目的。封闭块523由铁块制成，这样即使第一弹性机构524失灵，也能够在自身重力的作用下，能够落入到出水口513处，封闭块523的周围包覆有橡胶，当封闭块523在第一弹性机构524作用下与限位环接触时，实现了将出水口513封堵的目的，橡胶的包覆进一步增强了密封的效果。

本实施例中，出水部4的上端设置有隔水环，隔水环的内径略微大于壳体1的外径，在保证出水部4可以顺利滑移的情况下，又能避免水从出水部4的周侧流出。

本实施例中，第一弹性机构524为多个第一弹簧，第二弹性机构525为多个第二弹簧。

本实施例中，顶起管526的侧壁上设置有多个与出水腔连通的辅助进水孔，顶起管526的尺径小于出水口513的尺径。

实施例五：如图所示，一种用于蚊虫叮咬的治疗器，包括壳体1、加热装置2、水磁化装置3和出水部4，壳体1的前部设置有储水腔11，加热装置2设置在壳体1内且用于给储水腔11内的水加热，水磁化装置3设置在储水腔11内，出水部4设置在壳体1的前端，出水部4与储水腔11连通，出水部4的前端设置有多个出水孔41。

本实施例中，加热装置2包括电加热棒21和电源，电加热棒21与电源连接，电加热棒21伸入储水腔11内。

本实施例中，水磁化装置3包括两个磁铁31，两个磁铁31分别设置在储水腔11的两端。

本实施例中，磁铁31为钕铁硼磁铁31。

本实施例中，出水部4和储水腔11之间设置有控水机构5，控水机构5包括第一盖板511和第二盖板512，第一盖板511设置在壳体1的前端以将储水腔11封闭，第一盖板511上还设置有与储水腔11连通的出水口513，出水部4设置有与出水孔41连通的出水腔，第二盖板512设置在出水部4的后端以将出水腔封闭，第二盖板512上设置有与出水腔连通的进水口514，出水部4与壳体1螺纹连接；初始状态时，第二盖板512与第一盖板511贴合以将第一盖板511上的出水口513封闭，储水腔11内存储的水无法流出，使用时，转动出水部4使第二盖板512与第一盖板511分离，此时，第一盖板511上的出水口513暴露出来，储水腔11内存储的水通过第一盖板511上的出水口513落到第二盖板512上再经由第二盖板512上的进水口514流入到出水腔中。

本实施例中，出水部4的前端面为平面。

本实施例中，出水部4的前端设置有纱布6，纱布6包覆在出水孔41上。

本实施例中，用于蚊虫叮咬的治疗器还包括温度检测装置和温度显示装置7，温度检测装置的检测头伸入储水腔11，温度检测装置与温度显示装置7电连接，温度显示装置7设置在壳体1的外侧壁。

实施例六：如图所示，一种用于蚊虫叮咬的治疗器，包括壳体1、加热装置2、水磁化装置3和出水部4，壳体1的前部设置有储水腔11，加热装置2设置在壳体1内且用于给储水腔11内的水加热，水磁化装置3设置在储水腔11内，出水部4设置在壳体1的前端，出水部4与储水腔11连通，出水部4的前端设置有多个出水孔41。

本实施例中，加热装置2包括电加热棒21和电源，电加热棒21与电源连接，电加热棒21伸入储水腔11内。

本实施例中，水磁化装置3包括两个磁铁31，两个磁铁31分别设置在储水腔11的两端。

本实施例中，磁铁31为钕铁硼磁铁31。

本实施例中，储水腔11的内壁上涂覆由磁屏蔽层，一方面加强了储水腔内的磁场，使水快速磁化，另一方面，能够避免钕铁硼磁铁31产生的磁场对人体或者其他电器设备产生影响。

本实施例中，出水部4和储水腔11之间设置有控水机构5，控水机构5包括第一盖板511和第二盖板512，第一盖板511设置在壳体1的前端以将储水腔11封闭，第一盖板511上还设置有与储水腔11连通的出水口513，出水口513处设置有限位台521，限位台521设置有滑动腔522，限位台521的侧壁设置有多个用于连通储水腔11与滑动腔522的凹槽(图未显示），滑动腔522内设置有用于封闭出水口513的封闭块523，封闭块523通过第一弹性机构524连接于滑动腔522的后端，出水部4设置有与出水孔41连通的出水腔，第二盖板512设置在出水部4的后端以将出水腔封闭，第二盖板512通过第二弹性机构525连接于壳体1，第二盖板512上设置有用于顶起封闭块523的顶起管526，第二盖板512上还设置有多个与出水腔连通的进水口514。

本实施例中，顶起管526的侧壁上设置有多个与出水腔连通的辅助进水孔。

本实施例中，出水部4的前端面为平面。

本实施例中，出水部4的前端设置有纱布6，纱布6包覆在出水孔41上。

本实施例中，纱布6通过魔术贴与出水部4接触，或者通过卡箍固定于出水部4 。

本实施例中，用于蚊虫叮咬的治疗器还包括温度检测装置(图未显示)和温度显示装置7，温度检测装置的检测头伸入储水腔11，温度检测装置与温度显示装置7电连接，温度显示装置7设置在壳体1的外侧壁。
