一种用于儿童认知和发育状况检测装置的制作方法

本发明涉及检测装置技术领域，具体为一种用于儿童认知和发育状况检测装置。

背景技术：

随着社会的不断发展，人们的生活质量也在不断提高，而儿童作为祖国的花朵，其受到的关注程度也越来越高，家长也越来越重视儿童的认知能力和儿童的身体发育状况，这些都需要相应的检测装置对其进行检测，传统的检测装置在对婴幼儿和非婴幼儿进行检测时，需要使用两种不同的检测装置，十分麻烦。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种用于儿童认知和发育状况检测装置，能够同时用于婴幼儿和非婴幼儿，适用范围广，检测方便，为工作人员的工作提供了便利，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种用于儿童认知和发育状况检测装置，包括基座和外接电源，所述基座的上表面两侧设有电机支架，电机支架的端部设有角度调整电机，所述角度调整电机的输出轴的端部设有床体，床体的底端设有脚放置板，所述床体上分别设有儿童发育状况检测装置和儿童认知检测装置，床体的下表面一侧通过第二电动伸缩杆连接有支撑脚，所述床体的下表面上分别设有中央处理器、第一无线收发器和控制器，所述外接电源的输出端与中央处理器的输入端连接，中央处理器的输出端分别与第一无线收发器和控制器的输入端连接，所述第一无线收发器与第二无线收发器无线连接，第二无线收发器的输出端与远程控制端的输入端连接，所述控制器的输出端分别与角度调整电机和第二电动伸缩杆的输入端连接。

作为本发明的一种优选技术方案，所述儿童身高检测装置包括第一L型连接杆，第一L型连接杆分布在床体的左右两侧，所述第一L型连接杆的端部设有横梁，横梁的一侧设有滑槽，所述滑槽内活动连接有滑块，滑槽的内部一侧设有第一电动伸缩杆，且第一电动伸缩杆的端部与滑块连接，所述滑块之间设有第一连接杆，第一连接杆内侧设有触碰传感器，所述脚放置板的左右两侧通过第二连接杆连接有激光测距仪，激光测距仪对应第一连接杆进行设置，所述触碰传感器的输出端与中央处理器的输入端连接，所述控制器的输出端分别与第一电动伸缩杆和激光测距仪的输入端连接。

作为本发明的一种优选技术方案，所述儿童身高检测装置包括第一L型连接杆，第一L型连接杆分布在床体的左右两侧，所述第一L型连接杆的端部设有横梁，横梁的一侧设有滑槽，所述滑槽内活动连接有滑块，滑槽的内部一侧设有第一电动伸缩杆，且第一电动伸缩杆的端部与滑块连接，所述滑块之间设有第一连接杆，第一连接杆内侧设有触碰传感器，所述脚放置板的左右两侧通过第二连接杆连接有激光测距仪，激光测距仪对应第一连接杆进行设置，所述触碰传感器的输出端与中央处理器的输入端连接，所述控制器的输出端分别与第一电动伸缩杆和激光测距仪的输入端连接。

作为本发明的一种优选技术方案，所述横梁的顶端通过连接支架连接有全方位视觉传感器，全方位视觉传感器的输出端与中央处理器的输入端连接。

作为本发明的一种优选技术方案，所述儿童认知检测装置包括第二L型连接杆，第二L型连接杆位于第一连接杆的顶端，所述第二L型连接杆的端部设有LED灯，LED灯的端部分别设有灯光控制器和灯光亮度调节器，所述床体的下表面设有触摸显示屏，触摸显示屏位于中央处理器的上方，所述横梁的下表面设有扬声器，所述控制器的输出端分别与灯光控制器、灯光亮度调节器、触摸显示屏和扬声器的输入端连接，灯光控制器和灯光亮度调节器的输出端分别与LED灯的输入端连接。

与现有技术相比，本发明的有益效果是：本用于儿童认知和发育状况检测装置通过角度调整电机使床体处于直立状态和平躺状态，能够同时用于婴幼儿和非婴幼儿，适用范围广，检测方便，为工作人员的工作提供了便利，通过全方位视觉传感器对儿童在检测过程中的行为信息进行有效监控，能够帮助医务人员精确检测结果。

附图说明

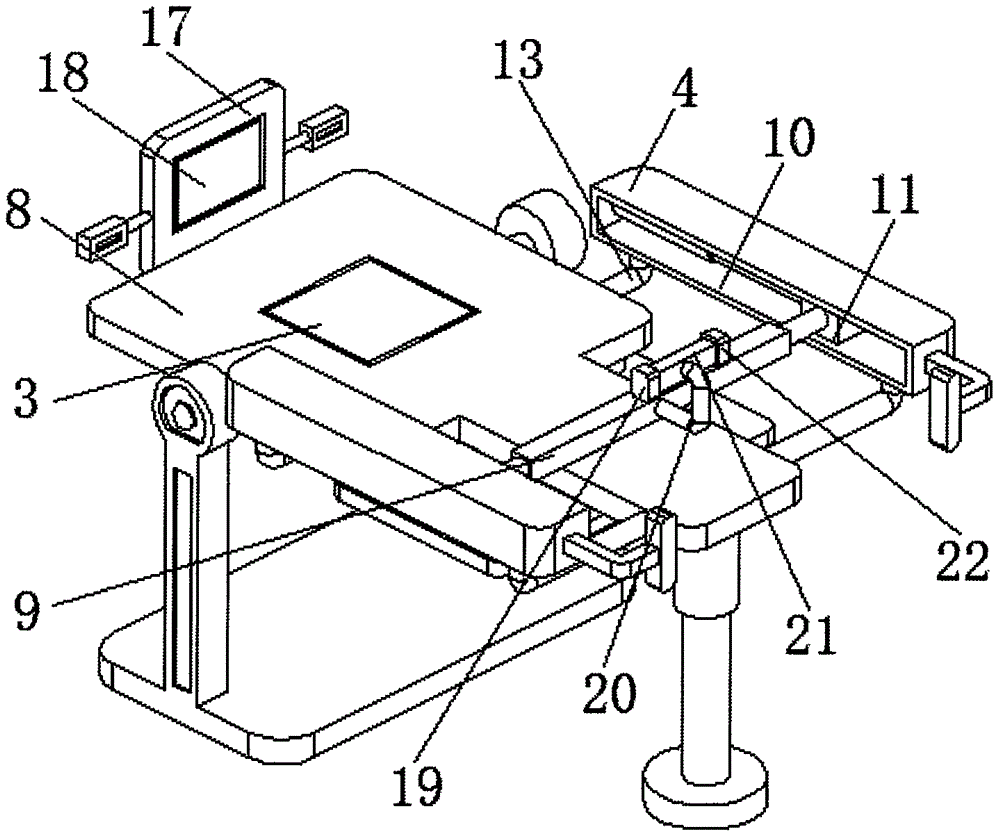

图1为本发明结构示意图；

图2为本发明侧面结构示意图；

图3为本发明底部结构示意图；

图4为本发明结构框架图。

图中：1基座、2电机支架、3第一重量传感器、4横梁、5触碰传感器、6连接支架、7全方位视觉传感器、8床体、9第一连接杆、10滑槽、11滑块、12第一电动伸缩杆、13第一L型连接杆、14角度调整电机、15激光测距仪、16第二连接杆、17脚放置板、18第二重量传感器、19灯光控制器、20第二L型连接杆、21LED灯、22灯光亮度调节器、23扬声器、24第二电动伸缩杆、25支撑脚、26触摸显示屏、27中央处理器、28第一无线收发器、29控制器、30第二无线收发器、31远程控制端、32外接电源。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种用于儿童认知和发育状况检测装置，包括基座1和外接电源32，基座1的上表面两侧设有电机支架2，电机支架2的端部设有角度调整电机14，根据儿童的年龄状况来调节角度调整电机14，使床体8处于直立状态或平躺状态，角度调整电机14的输出轴的端部设有床体8，床体8的底端设有脚放置板17，床体8上分别设有儿童发育状况检测装置和儿童认知检测装置，床体8的下表面一侧通过第二电动伸缩杆24连接有支撑脚25，在床体8处于平躺状态时，调整第二电动伸缩杆24使支撑脚25与地面接触，使床体8保持平衡，床体8的下表面上分别设有中央处理器27、第一无线收发器28和控制器29，外接电源32的输出端与中央处理器27的输入端连接，中央处理器27的输出端分别与第一无线收发器28和控制器29的输入端连接，第一无线收发器28与第二无线收发器30无线连接，第二无线收发器30的输出端与远程控制端31的输入端连接，控制器29的输出端分别与角度调整电机14和第二电动伸缩杆24的输入端连接；

儿童发育状况检测装置包括儿童体重检测装置和儿童身高检测装置，儿童体重检测装置包括第一重量传感器3和第二重量传感器18，第一重量传感器3分布在床体8的上表面，第二重量传感器18分布在脚放置板17的上表面，第一重量传感器3和第二重量传感器18的输出端分别与中央处理器27的输入端连接，第一重量传感器3用来检测婴幼儿的体重信息，第二重量传感器18用来检测非婴幼儿的体重信息，检测到的信息均通过中央处理器27传递给远程控制端31，远程控制端31为设在外部的电脑，电脑不仅可以通过无线方式和中央处理器27连接，电脑还可以通过网线和中央处理器27的信号输出端连接；

儿童身高检测装置包括第一L型连接杆13，第一L型连接杆13分布在床体8的左右两侧，第一L型连接杆13的端部设有横梁4，横梁4的一侧设有滑槽10，滑槽10内活动连接有滑块11，滑槽10的内部一侧设有第一电动伸缩杆12，且第一电动伸缩杆12的端部与滑块11连接，滑块11之间设有第一连接杆9，第一连接杆9内侧设有触碰传感器5，脚放置板17的左右两侧通过第二连接杆16连接有激光测距仪15，激光测距仪15对应第一连接杆9进行设置，触碰传感器5的输出端与中央处理器27的输入端连接，控制器29的输出端分别与第一电动伸缩杆12和激光测距仪15的输入端连接，在检测身高时，儿童脚放置在脚放置板17上，身体挺直，控制器29控制第一电动伸缩杆12带动第一连接杆9移动，在触碰传感器5触碰到人体头部时，第一电动伸缩杆12停止工作，触碰传感器5传递信息给中央处理器27，中央处理器27对信息进行分析处理，并命令控制器29控制激光测距仪15测得儿童身高；

横梁4的顶端通过连接支架6连接有全方位视觉传感器7，全方位视觉传感器7的输出端与中央处理器27的输入端连接，全方位视觉传感器7全程监控儿童在检测过程中的行为信息，并将信息传递给中央处理器27，中央处理器27通过第一无线收发器28和第二无线收发器30的无线连接将信息传递给远程控制端31，能够帮助医生对儿童的内心状况进行分析，有助于精确检测结果；

儿童认知检测装置包括第二L型连接杆20，第二L型连接杆20位于第一连接杆9的顶端，第二L型连接杆20的端部设有LED灯21，LED灯21的端部分别设有灯光控制器19和灯光亮度调节器22，床体8的下表面设有触摸显示屏26，触摸显示屏26位于中央处理器27的上方，横梁4的下表面设有扬声器23，控制器29的输出端分别与灯光控制器19、灯光亮度调节器22、触摸显示屏26和扬声器23的输入端连接，灯光控制器19和灯光亮度调节器22的输出端分别与LED灯21的输入端连接，通过灯光亮度调节器22和灯光控制器19来调整LED灯21的光照强度和色彩，来检测儿童对色彩和亮度的认知，通过扬声器23发出声音来检测儿童对声音的认知，通过触摸显示屏26显示相应的测试题目对儿童进行测试，来检测儿童的脑力发育状况。

在使用时：根据儿童的年龄状况来调节角度调整电机14，使床体8处于直立状态或平躺状态，第一重量传感器3用来检测婴幼儿的体重信息，第二重量传感器18用来检测非婴幼儿的体重信息，在检测身高时，儿童脚放置在脚放置板17上，身体挺直，控制器29控制第一电动伸缩杆12带动第一连接杆9移动，在触碰传感器5触碰到人体头部时，第一电动伸缩杆12停止工作，触碰传感器5传递信息给中央处理器27，中央处理器27对信息进行分析处理，并命令控制器29控制激光测距仪15测得儿童身高，通过灯光亮度调节器22和灯光控制器19来调整LED灯21的光照强度和色彩，来检测儿童对色彩和亮度的认知，通过扬声器23发出声音来检测儿童对声音的认知，通过触摸显示屏26显示相应的测试题目对儿童进行测试，来检测儿童的脑力发育状况，全方位视觉传感器7全程监控儿童在检测过程中的行为信息，并将信息传递给中央处理器27，中央处理器27通过第一无线收发器28和第二无线收发器30的无线连接将信息传递给远程控制端31。

本发明通过角度调整电机14使床体8处于直立状态和平躺状态，能够同时用于婴幼儿和非婴幼儿，适用范围广，检测方便，为工作人员的工作提供了便利，通过全方位视觉传感器7对儿童在检测过程中的行为信息进行有效监控，能够帮助医务人员精确检测结果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
