一种可拆卸快速保健式护身用品的制作方法

本发明涉及一种护身用品，尤其涉及一种可拆卸快速保健式护身用品，属于护身保健用品技术领域。

背景技术：

随着生活水平的逐渐提高，人们越来越关注日常生活的质量和健康，其不仅需要依靠规律健康的饮食习惯和生活习惯，也需要辅助工具例如护身用品等来提高生活的健康度和舒适度。

申请人在专利号为ZL 200720035105.6中公开了五合一护身用品，包括九层结构，从下到上依次为底料层、B功能袋面料层、功能袋纳米远红外纤维层、功能袋抗螨纤维层、功能袋中草药制剂层、功能袋纳米负离子纤维层、功能袋磁性材料层、A功能袋面料层和面料层，综合了中药制剂、远红外纤维、抗螨纤维、负离子纤维、磁石五种具有保健作用的材料实现护身保健的效果，但是在实际使用过程中还存在如下缺点：

1)该专利中采用远红外纤维和磁石材料促进中草药的挥发，但由于远红外纤维是自热后加快中草药的挥发，这个过程非常缓慢，即中草药的挥发速度很慢，从使用开始到真正作用于人体的时间大约为1.5-2小时；

2)远红外纤维自热后无法促进中草药的全面挥发，使得保健效果大打折扣；

3)该专利的最外侧两层为底料层和面料层，底料层为透气的布料层，中草药在挥发后会反向流动至空气中，造成中草药的浪费，也极大的减少了药效持续的时间；

4)上述专利为一体式产品，只要任一层功能失效，必须整体换新；

5)该专利产品是由不同的功能层复合而成，每一层功能层均由单一材料制成，中草药制剂层位于中间位置，在使用时，中草药挥发后经过三层传递后再作用于人体，保健效果会极大的降低。

因此，发明人在经过仔细研究后，提出一种可拆卸快速保健式护身用品。

技术实现要素：
：

本发明的目的是提供一种可拆卸快速保健式护身用品，解决了背景技术中存在的技术问题。

本发明采用如下技术方案来实现：

一种可拆卸快速保健式护身用品，包括外面料层，所述外面料层由外而内由软密封层和中空层构成；软密封层外侧设有透光布袋和控制开关，透光布袋内设有太阳能电池板，透光布袋的表面上设有若干个透光孔，中空层内设有电源模块，中空层的内侧设有第一粘接层；

内面料层，所述内面料层和外面料层之间连接形成密闭容腔，内面料层内侧设有第二粘接层，内面料层上设有若干个快速渗透孔；

快速保健复合物，所述快速保健复合物包括草药快速挥发层和助眠杀菌复合层，草药快速挥发层和助眠杀菌复合层之间设有透气层；草药快速挥发层从外而内依次设有碳纤维发热层、远红外纤维层、磁性材料层和中草药填充层，助眠杀菌复合层从外而内依次设有负离子纤维层、抗螨纤维层和薰衣草纤维层；快速保健复合物的内外侧面均设有第三粘接层；

固定带，所述固定带由左固定带和右固定带构成，左固定带的外表面设有若干个粘接条，右固定带的内表面设有能够和粘接条粘接固定在一起的簇绒物；

充电插头，所述充电插头的一端通过电线和电源模块连接；

其中，所述快速保健复合物位于密闭容腔内且快速保健复合物通过第三粘接层分别和第一粘接层、第二粘接层固定粘接；固定带和内面料层固定连接；太阳能电池板、电源模块、控制开关和碳纤维发热层依次电连接。

进一步地，所述内面料层和外面料层之间为可拆卸式连接。

更进一步地，所述内面料层和外面料层之间通过拉链连接。

进一步地，所述内面料层的外侧设有第四粘接层。

进一步地，所述中草药填充层包括透气体和设置在透气体内部的中草药颗粒。

更进一步地，所述透气体为海绵体。

更进一步地，所述透气体的内部是中空的，透气体上设有散发孔，中草药颗粒位于在透气体的中空部分。

本发明的有益效果：本发明对现有技术做了极大的改进，具体为包括外面料层、内面料层、快速保健复合物和充电插头，内外面料层之间是可拆卸连接关系，二者处于连接状态时形成一个密闭容腔，快速保健复合物可固定在该密闭容腔内，固定的方式是粘接，在上述结构中，内外面料层和快速保健复合物之间为可拆卸连接，当快速保健复合物失效时，可及时拆下换掉，更换方便，避免了原有一体式护身用品的使用缺陷，极大的降低了用户的使用成本；快速保健复合物包括草药快速挥发层，草药快速挥发层由外而内依次设有碳纤维发热层、远红外纤维层、磁性材料层和中草药填充层，即中草药填充层靠近人体的距离最短，碳纤维发热层距离人体的距离最长，中草药挥发后可直接作用于人体，避免了层层之间传递造成的损耗，碳纤维发热层由电源模块供电工作，碳纤维发热层由电源模块供电发热速度很快，磁石材料层激活中草药，由碳纤维发热层、远红外纤维层和磁性材料层的共同作用下，中草药挥发的速度得到了极大的提高，人体感觉开始有疗效作用的时间大约为20-30分钟；外面料层由软密封层和中空层组成，该软密封层阻碍了中草药在挥发后向外流动，只能透过内面料层上的快速渗透孔作用于人体，极大的减少中草药挥发后和空气接触的面积，极大的延长了药效持续的时间。

附图说明：

图1为本发明中的结构示意图；

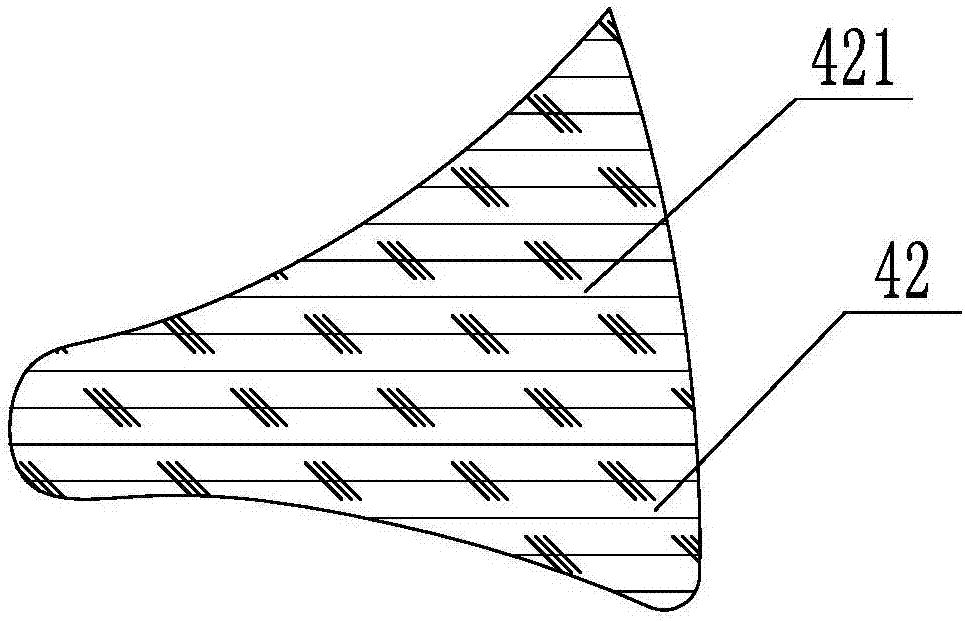

图2为本发明中右固定带的内侧面示意图；

图3为本发明中快速保健复合物的剖面结构示意图；

图4为本发明中快速保健复合物内外侧面的第三粘接层示意图；

图5-7为本发明中外面料层的结构示意图；

图8-9为本发明中内面料层的结构示意图；

图10为本发明的电原理图；

图11-12为本发明中中草药填充层的结构示意图；

图中：1-外面料层；2-内面料层；3-快速保健复合物；4-固定带；5-充电插头；11-软密封层；12-中空层；13-透光布袋；14-控制开关；15-太阳能电池板；16-透光孔；17-电源模块；18-第一粘接层；21-密闭容腔；22-第二粘接层；23-快速渗透孔；24-第四粘接层；31-草药快速挥发层；32-助眠杀菌复合层；33-透气层；34-第三粘接层；41-左固定带；42-右固定带；311-碳纤维发热层；312-远红外纤维层；313-磁性材料层；314-中草药填充层；315-透气体；316-中草药颗粒；317-散发孔；321-负离子纤维层；322-抗螨纤维层；323-薰衣草纤维层；411-粘接条；421-簇绒物。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

实施例1：如图1所示，一种可拆卸快速保健式护身用品，包括

外面料层1，如图5-7所示，外面料层1由外而内由软密封层11和中空层12构成；这里的由外而内是指用户穿戴上该护身用品时的方向，即软密封层11和中空层12相比，软密封层11距离人体部位距离较远；软密封层11外侧设有透光布袋13和控制开关14，透光布袋13内设有太阳能电池板15，透光布袋13的表面上设有若干个透光孔16，中空层12内设有电源模块17，电源模块17可为锂电池或其它具有蓄电能力的电池；中空层12的内侧设有第一粘接层18；透光布袋13由普通的布料制成，其作用是将太阳能电池板15固定在外面料层1的外侧，太阳能电池板15可通过透光孔16收集太阳能为电源模块17提供电能，实现新能源的利用；控制开关14可断开电源模块17和碳纤维发热层311的连接，用户在不使用时可选择关闭，降低中草药挥发的速度；

内面料层2，如图1、图8和图9所示，内面料层2和外面料层1之间连接形成密闭容腔21，内面料层2内侧设有第二粘接层22，内面料层2上设有若干个快速渗透孔23；

快速保健复合物3，如图3-4所示，快速保健复合物3包括草药快速挥发层31和助眠杀菌复合层32，草药快速挥发层31和助眠杀菌复合层32之间设有透气层33；草药快速挥发层31从外而内依次设有碳纤维发热层311、远红外纤维层312、磁性材料层313和中草药填充层314，助眠杀菌复合层32从外而内依次设有负离子纤维层321、抗螨纤维层322和薰衣草纤维层323；快速保健复合物3的内外侧面均设有第三粘接层34；碳纤维发热层311为碳纤维远红外发热片，其具有高强度、高模量、耐高温、抗疲劳、耐腐蚀、导电和导热等诸多优点，电热转换效率高，发热时会产生对人体健康极为有益的远红外线热辐射，在使用过程中不会发生断裂，使用很低的电压就可以使其升温转换，安全性高，而且其升温后促进中草药的挥发；薰衣草纤维层323贴着人体，具有驱蚊、杀菌和清汗作用，能够宁神镇静、放松身躯和呵护安抚情绪，养生保健效果极佳；

固定带4，如图1和2所示，固定带4由左固定带41和右固定带42构成，左固定带41的外表面设有若干个粘接条411，右固定带42的内表面设有能够和粘接条411粘接固定在一起的簇绒物421；用户可使用簇绒无421和不同的粘接条411粘接调节固定在某部位的松紧程度；

充电插头5，如图1所示，所述充电插头5的一端通过电线和电源模块连接；充电插头5可连通外接电源对电源模块17进行充电；

其中，所述快速保健复合物3位于密闭容腔21内，快速保健复合物3通过第三粘接层34分别和第一粘接层18、第二粘接层22固定粘接；固定带4和内面料层2固定连接；如图10所示，太阳能电池板15、电源模块17、控制开关14和碳纤维发热层311依次电连接。

作为本发明的优选技术方案，内面料层2和外面料层1之间可通过拉链等可拆卸式连接的方式固定在一起；内面料层2的外侧设有第四粘接层24，该第四粘接层24可和用户穿戴的衣服进行粘接，进一步加强该护身用品的固定性。

实施例2：如图11所示，中草药填充层314包括透气体315和设置在透气体315内部的中草药颗粒316，所述透气体315为海绵体，中草药颗粒316均匀的分布在海绵体的内部，具体的实施方法是先将中草药颗粒316加入配好的化学溶液中，在密封的环境中将其倒入海绵体内。

实施例3：如图12所示，所述透气体315的内部是中空的，透气体315上设有散发孔317，中草药颗粒316位于在透气体315的中空部分，中草药颗粒316经过碳纤维远红外发热层311加热后通过散发孔317可以更加顺畅的挥发出。

在上述实施例中，磁性材料层313的选用可以是永久磁石、磁条，磁场强度均为50-120mT，中草药中的挥发性物质≥0.6％，远红外纤维层312的波长为4-16um，负离子纤维层321的负离子放射率为5000个/cm2，抗螨纤维层322的驱避率为81.15％。本发明可佩带于人体腰部、腿部、胳膊等部位，具有很好的保健功效。

本发明的保健功效如下：

(1)提高整个护身用品的透气性；

(2)提高中草药的挥发效果和传递效果，碳纤维远红外发热片可以促进中草药的挥发，中草药外面包裹的外层结构有很好的透气效果，中草药挥发之后能顺畅透过外层传递至上一层；

(3)改善“微循环”，中药性温柔，远红外线的“生物共振”、“温热效应”，磁场的磁电感应可改善微循环；

(4)调节神经功能，中草药可宁神养心，通过纳米负离子纤维层和远红外线的生物共振促进大脑循环和神经功能；

(5)增强免疫力，中草药具有医疗作用，远红外和磁场能够激活白细胞的功能，抑制细菌，达到防病的目的；

(6)调节血流表：中草药性温和，能够温血，促进血液循环和改善血液质量的效果，磁场的切断性和远红外的温热效应可增强血液中酵素和营养物质的增加，可降低血液粘稠度，防止高血压的产生，避免心脑血管疾病；

(7)中草药的味甘可滋养脾胃，提供机体所需的精微营养，磁场和远红外能够活化细胞，激活酶类物质功能；

除了上述功能外，薰衣草纤维层323具有很好的除菌、促进睡眠作用，抗螨纤维层322能够和薰衣草纤维层323配合除菌和抵抗螨虫的干扰，负离子纤维层321能够净化身边的空气，保持空气清新。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
