一种医用排尿量检测装备的制作方法

本发明涉及测量仪器领域，尤其涉及一种医用排尿量检测装备。

背景技术：

病人，尤其是住院病人，在医院治疗期间，医生偶尔会要求病人自己记录下每次或每天的排尿量，作为诊断病情的一个判断指标。

目前，病人检测尿量的方法较为传统，往往将尿液直接排入一个带刻度的尿壶中，再将尿壶拎起至一定高度读取，读取完毕后将里面的尿液倒入尿池中。这种检测方法具有如下缺点：1、对于体制较弱（如刚手术完）的病人较为不便，需要自带尿壶，且需要有将尿壶拎起至一定高度、倒尿等动作；2、重复使用尿壶较不卫生，要求病人每次较为仔细地清洗尿壶也很难实现。

技术实现要素：

本发明为了解决上述问题，提出一种无需病患自带量具、操作简单、卫生的医用排尿量检测装备。

为了实现上述目的，本发明采用以下技术方案：一种医用排尿量检测装备，包括尿池，所述的尿池底部设有排尿口，还包括储液罐、气泵、下液管路及若干测试气管，所述的储液罐位于尿池下方，储液罐顶部设有进液口，储液罐底部设有排液口，下液管路上端对接排尿口，下液管路下端对接进液口，下液管路上设有下液单向阀；所述的尿池上设有若干喷气嘴，喷气嘴通过输气管与气泵的供气端连通，喷气嘴的喷气方向朝向排尿口，排液口通过一排泄管连接至化粪池，且排泄管上靠近储液罐处设有一排泄截止阀；所述的储液罐侧壁上设有若干由下至上依次排列的气液口，所述的测试气管包括弯曲管段及横管段，气液口与测试气管一一对应，在对应的气液口与测试气管中：弯曲管段上端与横管段一端连通，弯曲管段下端与气液口对接，横管段中设有与横管段转动连接的测试叶轮。

作为优选，在一个测试气管中：测试叶轮上设有观察叶轮，测试叶轮通过中间轴与观察叶轮同轴连接，中间轴穿过测试气管，中间轴上设有与测试气管转动密封配合的转动密封圈。

作为优选，还包括一气囊，各横管段另一端均与气囊连通，横管段上设有充气单向阀；气囊与储液罐之间通过至少一根泄压管连通，所述泄压管上设有泄压单向阀。

作为优选，所述充气单向阀的可通过方向为由弯曲管段至气囊方向；所述泄压单向阀的可通过方向为气囊至尿池方向。

作为优选，还包括若干与弯曲管段一一对应连接的除液管，弯曲管段通过对应的除液管与一主管连通，主管与气囊连通，各除液管上均设有除液单向阀，除液单向阀的可通过方向为气囊至弯曲管段方向，主管上设有除液截止阀。

作为优选，还包括若干与弯曲管段一一对应连接的排液管，排液管另一端均与气囊连通，排液管上均设有排液截止阀。

作为优选，所述下液单向阀的可通过方向为由尿池至储液罐方向。

因此，本发明具有如下有益效果：1、直接设于医院洗手间尿池中，无需病患自带量具测量，使用便捷；2、即用即冲，安全、卫生；3、无水式冲洗，节能环保。

附图说明

图1是实施例1的结构示意图。

图2是实施例2的结构示意图。

图3是图1、图2中a处的放大示意图。

1：尿池；2：喷气嘴；3：储液罐；4：排泄截止阀；5：排泄管；6：泄压单向阀；7：下液单向阀；8：下液管路；9：测试气管；9a：弯曲管段；9b：横管段；10：除液管；11：除液单向阀；12：充气单向阀；13：除液截止阀；14：气囊；15：主管；16：泄压管；17：测试叶轮；18：观察叶轮；19：排液截止阀；20：排液管。

具体实施方式

下面结合附图和具体实施方案对本发明做进一步的描述。

实施例1：

一种医用排尿量检测装备，参见图1，包括内侧底部呈锥形的尿池1，所述的尿池1底部设有排尿口，还包括储液罐3、气泵、下液管路8及五根测试气管9，所述的储液罐3位于尿池1下方，储液罐3呈圆柱体，竖直设置，储液罐3顶部设有进液口，储液罐3底部设有排液口，下液管路8上端对接排尿口，下液管路8下端对接进液口，下液管路8上设有一个下液单向阀7，所述下液单向阀7的可通过方向为由尿池1至储液罐3方向，使得尿液和空气能从尿池1进入储液罐3，但不能反向流出；所述的尿池1内侧设有五个喷气嘴2，五个喷气嘴2横向等距间隔设置，喷气嘴2通过输气管与气泵的供气端连通，喷气嘴2的喷气方向朝向排尿口，能够促进尿液和空气较为快速地通过下液单向阀7进入储液罐3。排液口通过一排泄管5连接至外界的化粪池，且排泄管5上靠近储液罐3处设有一排泄截止阀4,排泄截止阀4用于控制储液罐3内的尿液是否排除。所述的储液罐3侧壁上设有五个由下至上依次排列的气液口，五个气液口等距间隔设置，相邻两个气液口的间距为储液罐3内100毫升的尿液量，最下侧的气液口与储液罐3底面的间距也为储液罐3内100毫升的尿液量，所述的测试气管9包括弯曲管段9a及横管段9b，气液口与测试气管9一一对应，在对应的气液口与测试气管9中：弯曲管段9a上端与横管段9b一端连通，弯曲管段9a下端与气液口对接，使得测试完毕后，弯曲管段9a内的尿液能回流至储液罐3内，横管段9b中设有与横管段9b转动连接的测试叶轮17。在一个测试气管中：测试叶轮17上设有观察叶轮18，测试叶轮17通过中间轴与观察叶轮18同轴连接，中间轴穿过测试气管9竖直设置，利于观察叶轮18旋转，各观察叶轮18附近都对应标有不同刻度，如图3所示，各观察叶轮18对应的刻度与该观察叶轮18所在测试气管9对接的气液口的水位高度一一对应，即储液罐3内尿液量为100毫升处的气液口对应的测试气管9外侧观察叶轮18处的刻度为100毫升；储液罐3内尿液量为200毫升处的气液口对应的测试气管9外侧观察叶轮18处的刻度为200毫升；以此类推。便于病人通过观察叶轮18旋转情况读取刻度。中间轴上设有与测试气管转动密封配合的转动密封圈。

还包括一气囊14，各横管段9b另一端均与气囊14连通，横管段9b上设有充气单向阀12，充气单向阀12位于测试叶轮17与气囊14之间，充气单向阀12的可通过方向为由弯曲管段9a至气囊14方向，使得测试过程中，气流能经过测试叶轮17往气囊14内充气加压，不会反向流动；气囊14与储液罐3之间通过一根泄压管16连通，所述泄压管16上设有泄压单向阀6，泄压单向阀6的可通过方向为气囊14至尿池1方向，使得测试完毕，在泄除储液罐3内尿液时，气囊14内的气压能通过泄压单向阀6作用于储液罐3内，辅助泄除储液罐3内的尿液。气囊14不仅能重复利用储液罐3内的气流气压，还能防止储液罐3内尿液的尿骚味外泄。

还包括五根与弯曲管段9a一一对应连接的除液管10，弯曲管段9a通过对应的除液管10与一主管15连通，主管15与气囊14连通，各除液管10上均设有除液单向阀11，除液单向阀11的可通过方向为气囊14至弯曲管段9a方向，主管15上设有除液截止阀13。除液截止阀13与排泄截止阀4通过同一开关控制，同时打开、同时关闭。测试完毕，在泄除储液罐3内尿液时，除液截止阀13呈打开状态，气囊14内的气压也能通过除液截止阀13，继而通过除液单向阀11，进入弯曲管段9a，辅助排除弯曲管段9a内残留的尿液。

检测排尿量时，排泄截止阀4关闭，除液截止阀13关闭，启动喷气嘴2，病人将尿液撒入尿池1中，通过喷气嘴2的气流驱动，尿液和空气穿过下液单向阀7进入储液罐3，储液罐3内尿液量增加，且气压也上升，储液罐3内气流通过各测试气管9往气囊14内流动，流动过程中驱动测试叶轮17旋转，进而驱动观察叶轮18旋转。随着储液罐3内尿液水位逐渐上升，会逐个淹没过储液罐3侧壁上的气液口，被尿液淹没的气液口对应的测试气管9内气流停止流动，测试叶轮17及对应的观察叶轮18停止旋转。病人撒尿完毕，在停止的观察叶轮18中对应的最大刻度值即为储液罐3内的尿液量。读取完毕，开启排泄截止阀4，同步开启除液截止阀13，并关闭喷气嘴2，储液罐3内的尿液将通过排泄管5排入外界的化粪池，同时，气囊14内储存的气压既能通过泄压管16辅助储液罐3泄除储液罐3内的尿液，也能通过各除液管10清除弯曲管段9a内残留的尿液，待储液罐3内尿液泄除完毕，即可关闭排泄截止阀4与除液截止阀13等待下一次测试。

实施例2：

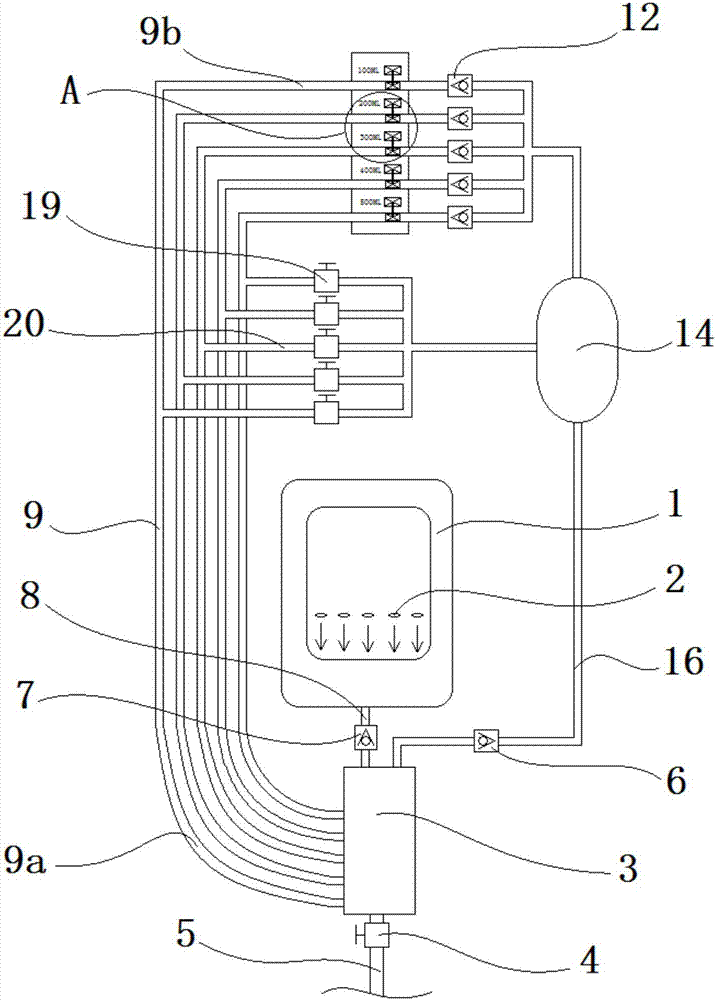

一种医用排尿量检测装备，参见图2，包括内侧底部呈锥形的尿池1，所述的尿池1底部设有排尿口，还包括储液罐3、气泵、下液管路8及五根测试气管9，所述的储液罐3位于尿池1下方，储液罐3呈圆柱体，竖直设置，储液罐3顶部设有进液口，储液罐3底部设有排液口，下液管路8上端对接排尿口，下液管路8下端对接进液口，下液管路8上设有一个下液单向阀7，所述下液单向阀7的可通过方向为由尿池1至储液罐3方向，使得尿液和空气能从尿池1进入储液罐3，但不能反向流出；所述的尿池1内侧设有五个喷气嘴2，五个喷气嘴2横向等距间隔设置，喷气嘴2通过输气管与气泵的供气端连通，喷气嘴2的喷气方向朝向排尿口，能够促进尿液和空气较为快速地通过下液单向阀7进入储液罐3。排液口通过一排泄管5连接至外界的化粪池，且排泄管5上靠近储液罐3处设有一排泄截止阀4,排泄截止阀4用于控制储液罐3内的尿液是否排除；所述的储液罐3侧壁上设有五个由下至上依次排列的气液口，五个气液口等距间隔设置，相邻两个气液口的间距为储液罐3内100毫升的尿液量，最下侧的气液口与储液罐3底面的间距也为储液罐3内100毫升的尿液量，所述的测试气管9包括弯曲管段9a及横管段9b，气液口与测试气管9一一对应，在对应的气液口与测试气管9中：弯曲管段9a上端与横管段9b一端连通，弯曲管段9a下端与气液口对接，使得测试完毕后，弯曲管段9a内的尿液能回流至储液罐3内，横管段9b中设有与横管段9b转动连接的测试叶轮17。在一个测试气管中：测试叶轮17上设有观察叶轮18，测试叶轮17通过中间轴与观察叶轮18同轴连接，中间轴穿过测试气管9竖直设置，利于观察叶轮18旋转，各观察叶轮18附近都对应标有不同刻度，如图3所示，各观察叶轮18对应的刻度与该观察叶轮18所在测试气管9对接的气液口的水位高度一一对应，即储液罐3内尿液量为100毫升处的气液口对应的测试气管9外侧观察叶轮18处的刻度为100毫升；储液罐3内尿液量为200毫升处的气液口对应的测试气管9外侧观察叶轮18处的刻度为200毫升；以此类推。便于病人通过观察叶轮18旋转情况读取刻度。中间轴上设有与测试气管转动密封配合的转动密封圈。

还包括一气囊14，各横管段9b另一端均与气囊14连通，横管段9b上设有充气单向阀12，充气单向阀12位于测试叶轮17与气囊14之间，充气单向阀12的可通过方向为由弯曲管段9a至气囊14方向，使得测试过程中，气流能经过测试叶轮17往气囊14内充气加压，不会反向流动；气囊14与储液罐3之间通过一根泄压管16连通，所述泄压管16上设有泄压单向阀6，泄压单向阀6的可通过方向为气囊14至尿池1方向，使得测试完毕，在泄除储液罐3内尿液时，气囊14内的气压能通过泄压单向阀6作用于储液罐3内，辅助泄除储液罐3内的尿液。

还包括五根与弯曲管段9a一一对应连接的排液管20，排液管20另一端均与气囊14连通，排液管20上均设有排液截止阀19。各排液截止阀19与排泄截止阀4通过同一开关控制，同时打开、同时关闭。测试完毕，在泄除储液罐3内尿液时，各排液截止阀19呈打开状态，气囊14内的气压也能通过各排液截止阀19进入弯曲管段9a，辅助排除弯曲管段9a内残留的尿液。

检测排尿量时，排泄截止阀4关闭，各排液截止阀19关闭，启动喷气嘴2，病人将尿液撒入尿池1中，通过喷气嘴2的气流驱动，尿液和空气穿过下液单向阀7进入储液罐3，储液罐3内尿液量增加，且气压也上升，储液罐3内气流通过各测试气管9往气囊14内流动，流动过程中驱动测试叶轮17旋转，进而驱动观察叶轮18旋转。随着储液罐3内尿液水位逐渐上升，会逐个淹没过储液罐3侧壁上的气液口，被尿液淹没的气液口对应的测试气管9内气流停止流动，测试叶轮17及对应的观察叶轮18停止旋转。病人撒尿完毕，在停止的观察叶轮18中对应的最大刻度值即为储液罐3内的尿液量。读取完毕，开启排泄截止阀4，同步开启各排液截止阀19，并关闭喷气嘴2，储液罐3内的尿液将通过排泄管5排入外界的化粪池，同时，气囊14内储存的气压既能通过泄压管16辅助储液罐3泄除储液罐3内的尿液，也能通过各排液管20清除弯曲管段9a内残留的尿液，待储液罐3内尿液泄除完毕，即可关闭排泄截止阀4与各排液截止阀19，等待下一次测试。
