一种多功能组合腕式可穿戴设备的制作方法

本发明涉及穿戴设备领域，特别是一种多功能组合腕式可穿戴设备。

背景技术：

现有技术中，可穿戴设备即直接穿在身上，或是整合到用户衣服或配件上的一种便携式设备，它不仅仅是一种硬件设备，更是通过软件支持以及数据交互、云端交互来实现强大功能的综合设备。可穿戴电子设备作为新一代的电子产品，以最初谷歌公司的谷歌眼镜问世开始，它就广泛的引起着人们的关注。

随着技术的发展和时间的推移，可穿戴设备的种类越来越多，功能上也越来越丰富多样，主流的产品形态包括以手腕为支撑的watch类(包括手表和腕带等产品)，以脚为支撑的shoes类(包括鞋、袜子或者将来的其他腿上佩戴产品)，以头部为支撑的glass类(包括眼镜、头盔、头带等)，以及智能服装、书包、拐杖、配饰等各类非主流产品形态。

下面详细讲述以手腕为支撑的腕式可穿戴设备的具体实现：例如智能手环，将各类传感器集中在可穿戴设备中，可实现心率测量、体温测量和计步等人体健康数据和运动数据测量的功能，通过数据记录指导了人们的健康生活；又例如智能手表，将手表内置智能化系统、搭载智能手机系统而连接于网络从而实现多功能，智能手表与手机配对后具有能同步手机中的电话、短信、邮件、照片、音乐等的功能。中国专利申请号201310401225.3则公开了一种智能手环，包括传感器模块、音频模块、电源模块、中央处理单元和无线通信模块。结合了市场上现有的智能手环不能实现与手机之间的无线连接和不能接电话及拍照的这类现象，将一些常规智能手表中如接电话和拍照等的功能与智能手环中计步等用户参数测量的功能结合一体，使用户不仅可以利用手环记录自己的运动数据，还可以在不方便使用手机接听电话时利用手环接听电话，既丰富了用户的日常生活又为用户提供了便利。

目前现有的智能手环和智能手表都需要取下充电，这个过程一般持续1-2个小时甚至更久，上述中国专利公开的这类智能手环也不例外。腕式可穿戴设备续航差的这个现象就使得在充电期间用户的各种数据会丢失，从而无法全面获取和保存用户的实时数据，就可能带来隐患。例如当儿童使用智能手环用于采集体温的实时数据，该智能手环因为电池没电而被取下充电，这时若出现体温高于正常体温的情况，那么他的监护人就不能及时得到通知，可能就会耽误孩子的病情。

技术实现要素：

本发明要解决的技术问题是针对上述现有技术的不足，提供一种功能丰富、可连续不间断采集和保存用户数据的多功能组合腕式可穿戴设备。

为解决上述问题，本发明采用如下技术方案：

一种多功能组合腕式可穿戴设备，包括：腕带和主盘体，所述腕带和所述主盘体可拆分式连接；

所述腕带内设置有：电池，用于在所述腕带和所述主盘体分离时给所述腕带供电；传感器模块，用于采集用户数据；

所述主盘体内设有：电源模块，用于给所述主盘体供电，以及在所述腕带和所述主盘体组合时给所述腕带和所述主盘体同时供电；

同步连接模块，所述同步连接模块用于将所述腕带采集的用户数据与所述主盘体同步。

作为对本发明的进一步阐述：

优选的，所述腕带还包括通知模块，用于在所述电池供电时根据预设条件提醒用户安装所述主盘体。

优选的，所述腕带还包括存储模块，用于储存所述腕带采集的用户数据。方便所述传感器模块所采集数据的保留，增加该多功能组合腕式可穿戴设备的可靠性。

优选的，所述通知模块预设条件包括：当所述电池供电时间到达预设时间阈值时提醒用户安装所述主盘体。

优选的，所述通知模块预设条件包括：当所述电池的电量到达预设低电量值时提醒用户安装所述主盘体。

优选的，所述传感器模块包括：

生物传感器，用于采集用户的身体数据；

运动传感器，用于采集用户的运动数据。

优选的，所述电池为可充式电池，避免了频繁更换电池的麻烦。

优选的，所述电源模块包括充电单元，用于在所述腕带和所述主盘体组合时给所述电池充电。

优选的，所述电源模块还包括：

usb充电接口，用于连接外界电源给所述电源模块充电；

指示灯，用于显示所述电源模块充电时电量状态。

优选的，所述主盘体还包括：

辅助传感器模块，用于采集与相应辅助传感器对应的数据；

或显示模块，用于显示所述主盘体获取的数据信息；

或无线通信模块，用于使可穿戴设备与移动终端之间无线通信连接，将所述可穿戴设备的信息传送到所述移动终端，并将所述移动终端的控制信息发送到所述可穿戴设备；

或蓝牙模块，用于将可穿戴设备所采集的数据传输给其他移动端或者服务器端。

采用上述技术方案后，本发明的有益效果是：

通过腕带和主盘体可拆分式的设计，根据用户的不同需要更换不同功能主盘体，实现与腕带的灵活组配，使穿戴设备的功能更加丰富多样，也使得用户的体验更富有乐趣；腕带和主盘体分离时，腕带内设置有独立电池及传感器模块，使得腕带可独立工作，还能继续采集和保存用户的重要数据，保证数据更完整和可靠，给用户以正确有效的反馈，腕带单独穿戴也可减轻负重；腕带还设置有通知模块，能在电池供电时根据预设条件及时提醒用户安装主盘体，实际使用中，在电池电量低或用户忙碌等未及时安装主盘体的情况时起到了很好的提醒效果，也保障了传感器模块使其可以连续采集数据；腕带和主盘体组合时，主盘体和腕带进入协同工作状态，主盘体负责控制整个系统，实现更复杂的丰富的功能，例如显示图像、与外界通讯、检测周围环境温度、监测睡眠以及功能参数设定等。

附图说明

为了更清楚地说明本发明实施例或现有技术的技术方案，附图如下：

图1为本发明主要模块结构示意图；

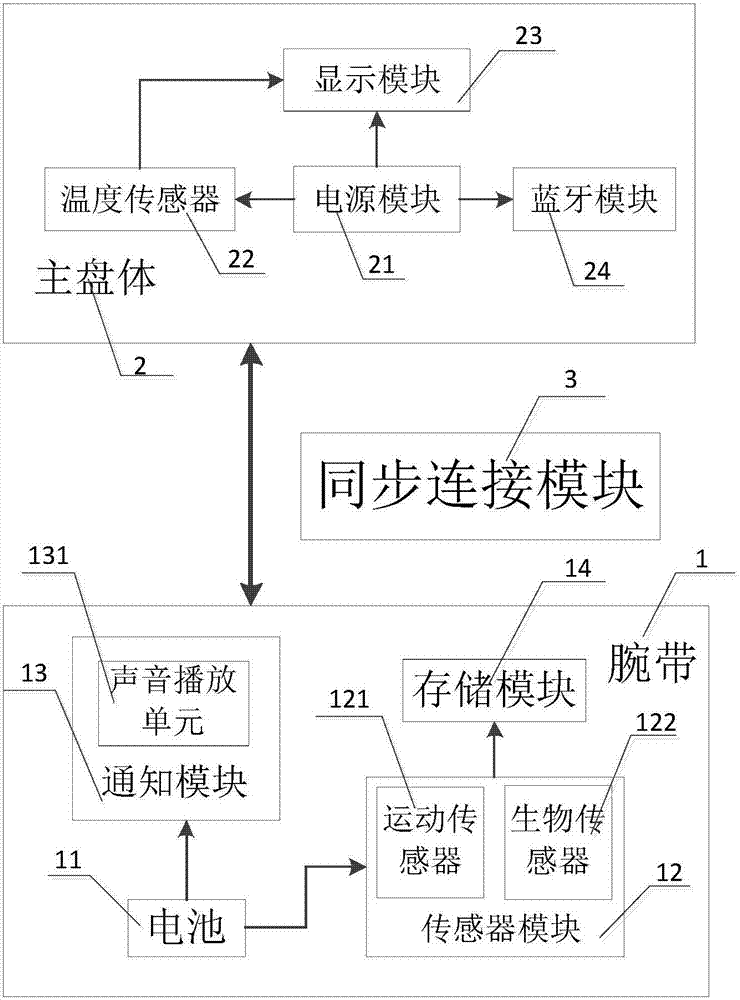

图2为本发明实施例1中多功能组合腕式可穿戴设备的结构原理框图；

图3为本发明实施例2中多功能组合腕式可穿戴设备的结构原理框图；

图4为本发明实施例3中多功能组合腕式可穿戴设备的结构原理框图；

图5为本发明实施例4中多功能组合腕式可穿戴设备的结构原理框图；

图1至图5中：1.腕带；11.电池；12.传感器模块；121.生物传感器；122.运动传感器；13.通知模块；131.声音播放单元；132.闪烁指示灯；14存储模块；2.主盘体；21.电源模块；211.充电单元；212.usb充电接口；213.指示灯；22.温度传感器；23.显示模块；24.蓝牙模块；25.无线通信模块；3.同步连接模块。

具体实施方式

以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

如图1所示，以下实施例所述的一种多功能组合腕式可穿戴设备，包括：腕带1和主盘体2，所述腕带1和所述主盘体2可拆分式连接；通过上述可拆分式的连接方式，可实现不同功能的灵活组配以适应不同的使用需求。

所述腕带1内设置有：电池11，用于在所述腕带1和所述主盘体2分离时给所述腕带1供电；传感器模块12，用于采集用户数据；

所述主盘体2内设有：电源模块21，用于给所述主盘体2供电，以及在所述腕带1和所述主盘体2组合时给所述腕带1和所述主盘体2同时供电；

同步连接模块3，所述同步连接模块3用于将所述腕带1采集的用户数据与所述主盘体2同步。

所述电池11的设置保证了长时间的供电，使得所述主盘体2离开所述腕带1时，数据也能得到连续不间断的采集。当所述主盘体2和所述腕带1再次组合时，两者协同工作，所述主盘体2负责控制整个系统，也可在所述主盘体2和所述腕带1中加入多项设计实现相对复杂的功能。

实施例1

如图2所示，本实施例所述的一种多功能组合腕式可穿戴设备，所述主盘体2和所述腕带1外观均为圆形结构，所述主盘体2可顺时针旋转插入所述腕带1，这样的设计既能方便用户安装和拆卸所述主盘体2，又能防止儿童使用者为了好玩将所述主盘体2拆下而导致丢失。

所述腕带1还包括通知模块13，用于在所述电池11供电时根据预设条件提醒用户安装所述主盘体2。为后期用户可能忘记安装所述主盘体2起到了良好的防呆效果。

其中，所述通知模块13预设条件包括：当所述电池11的电量到达预设低电量值(例如10％)时提醒用户安装所述主盘体2。

所述通知模块13包括声音播放单元131，用于当所述电池11的电量到达该预设低电量值(例如10％)时发出声音提醒。其中，该声音提醒间断性的发出(例如每间隔20分钟发出一次，每次1分钟)。

所述腕带1还包括存储模块14，用于储存所述传感器模块12采集的数据以方便数据的保留和提取，增加该多功能组合腕式可穿戴设备的可靠性。

如图2所示，本实施例中所述传感器模块12包括：

生物传感器121，用于采集用户的身体数据，通过身体数据反应用户身体健康状态，及时发现用户身体的健康不佳状态；一般情况下可满足用户获取身体体温、脉率、血压值及血糖指数信息的日常需求。

运动传感器122，用于采集用户的运动数据，通过运动数据体现用户的运动量的大小，为用户调节自己的运动方式提供参考。

如图2所示，本实施例中所述主盘体2包括：

温度传感器22，用于测量环境温度，给用户以直接数据了解当下的环境情况，调节穿衣数量；

显示模块23，用于显示可穿戴设备所采集的数据，使数据的体现更加直观；

蓝牙模块24，用于将可穿戴设备所采集的数据传输给其他移动端或者服务器端，可将大量的数据保存，为后期分析数据、了解用户更多信息提供可能。

本实施例提供的一种多功能组合腕式可穿戴设备可供一般人使用，可以通过使用该设备有效及时的发现环境温度的变化，提醒用户调节衣量；尤其适合像儿童及老人这类体质差的人使用，还可测量用户自身的体温、脉率、血压值及血糖指数值，检测运动量的大小并反馈到显示界面；通过蓝牙模块可每天将这些数据传输到移动终端，移动终端搜集好数据并总结得出数据分析报告，可以让用户系统的了解自身情况，起到了健康提醒和指导健康计划制定的作用，也为日常生活提供了便利。

实施例2

如图3所示，本实施例所述的一种多功能组合腕式可穿戴设备，与实施例1的区别在于：

所述通知模块13预设条件包括当所述电池11供电时间到达预设时间阈值(例如2小时)时，提醒用户安装所述主盘体2。

所述通知模块13包括闪烁指示灯132和震动单元133，当所述电池11供电时间到达该预设时间阈值(例如2小时)时，通过所述闪烁指示灯132发出灯光闪烁的提醒，同时触发所述震动单元133发出震动提示。

本实施例考虑到用户有可能是聋哑人，所以设计所述通知模块13通过光信息和震动信息来提醒用户以满足其需求。

实施例3

如图4所示，本实施例所述的一种多功能组合腕式可穿戴设备，与实施例2的区别在于，其中，所述通知模块13预设条件包括：当所述电池11的电量到达预设低电量值(例如10％)时提醒用户安装所述主盘体2。

所述通知模块13预设条件还包括：当所述电池11供电时间到达预设时间阈值(例如2小时)时提醒用户安装所述主盘体2。

所述通知模块13包括声音播放单元131，用于当所述电池11的电量到达该预设低电量值(例如10％)时发出声音提醒。其中，该声音提醒间断性的发出(例如每间隔20分钟发出一次，每次1分钟，共提醒3次)。

所述通知模块13还包括闪烁指示灯132，当所述电池11供电时间到达该时间阈值(例如2小时)时，通过所述闪烁指示灯132发出灯光闪烁的提醒。

双重的预设条件的设计方式能更好的满足全面充分提醒用户的需求，不同的提醒方式让用户能够区分出该设备所处不同状态，以便采取相对应的良好措施。例如，当用户将所述主盘体2留在家里充电时，所述腕带1预估充电完成，灯光闪烁提示用户，用户获取该信息，合理安排时间回家安装所述主盘体2，这样就不用等到所述电池11电量到达预设最低值时才得到提醒，导致可能丢失重要的数据。

实施例4

如图5所示，本实施例所述的一种多功能组合腕式可穿戴设备，与实施例1的区别在于，所述主盘体2和所述腕带1外观均为方形结构，两者之间通过按压方式组装，操作灵活简单。

所述通知模块13预设条件除了预设低电量值外，还包括预设时间阈值(例如2小时)，当所述电池11供电时间到达该预设时间阈值(例如2小时)时发出声音提醒。其中，该声音提醒通过所述声音播放单元131间断性的发出(例如每间隔20分钟发出一次，每次1分钟)。根据生活常识声音类的提醒更能及时的通知到用户，双重预设可给予用户多次提醒。

所述电池11为可充式电池，避免了频繁更换电池的麻烦。

所述电源模块21包括充电单元211，用于在所述腕带1和所述主盘体2组合时给所述电池11充电，为下一次的所述主盘体2取下做准备。

所述充电单元211还用于检测所述电池11中电容量大小，当检测到电容量高于50％时，不给所述电池11充电，延长所述电池11的使用寿命。

所述电源模块21还包括：

usb充电接口212，用于连接外界电源给所述电源模块21充电；

指示灯213，用于显示所述电源模块21充电时电量状态。所述指示灯213包括：红色led灯和绿色led灯，当外接电源刚插上所述主盘体2充电时，红色led灯点亮，表示正在充电；当充电完成时，绿色led灯点亮，表示充电完成。

所述主盘体2还包括：

所述显示模块23包括亮度调节单元231，用于调节显示亮度的强弱等级。

睡眠监测传感器25，用于监测睡眠数据；

无线通信模块26，用于使本设备与移动终端之间无线通信连接，将本设备的信息传送到所述移动终端，并将所述移动终端的控制信息发送到本设备，使得本设备可与外界设备取得联系，完成更加复杂的操作(如接听电话，参数设定，功能设定，数据分析，应用场景切换等)，丰富用户的体验。

本实施例提供的一种多功能组合腕式可穿戴设备，除了集合了上述多个实施例的优点外，还具有监测睡眠数据，方便用户了解自己睡眠状况的功能。

本实施例提供的一种多功能组合腕式可穿戴设备，还能根据其所处环境光线的强弱自动调节显示模块的亮度，达到节能效果；在腕带中的电池电量不足时还可通过主盘体对其充电；以上两点在一定程度上增强了整个设备的续航能力。外界移动终端通过本设备中无线通信模块26可将外界的图像信息投射到显示界面，也可对本设备进行参数设置，满足不同用户在不同场合的不同体验需求，丰富用户的娱乐生活。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
