一种掏耳勺的制作方法

本发明属于生活用品技术领域，具体涉及一种掏耳勺。

背景技术：

掏耳勺是一种日常生活中人们用于掏耳屎的工具，因其携带使用方便，受到用户的青睐，但是现有的掏耳勺其勺体上的掏勺方向固定，勺体无法围绕手柄转动，人门在使用的过程中，若改变掏勺方向对耳朵进行掏设时，就需要将掏耳勺整体进行旋转，不便于对掏耳勺进行捏持，使用不方便，并且，现有的掏耳勺一般都比较长，在受到外力碰撞的情况，很容易由于勺体深入过长而对耳朵造成伤害；为解决上述问题，开发一种使用方便且具有安全防护效果的掏耳勺很有必要。

技术实现要素：

本发明的目的是为了克服现有技术的不足，而提供一种使用方便且具有安全防护效果的掏耳勺。

本发明的目的是这样实现的：一种掏耳勺，包括手柄、挂环和勺体，所述挂环和所述勺体分别位于所述手柄的两侧，所述挂环与所述手柄固定连接，所述手柄的中心处设置有沿其长度方向的柱状凹槽，所述勺体一端位于所述凹槽内部，另一端弯曲形成有掏勺，所述勺体与所述手柄之间通过转动调节装置连接，所述转动调节装置包括挡块、弹簧、限位块、外花键和内花键，所述挡块与所述勺体位于凹槽内部的一端固定连接，所述限位块呈环状，与所述凹槽槽壁固定连接，所述挡块与所述限位块之间设置有弹簧，所述弹簧套设于所述勺体的外表面，所述限位块一侧与所述弹簧接触，另一侧设置有内花键，所述内花键呈环状，与所述凹槽槽壁固定连接，所述勺体外表面固定套设有与所述内花键结构相配合的外花键。

所述挡块结构与所述凹槽结构相配合，所述挡块直径大于所述勺体的直径。

所述限位块呈环状，其结构与所述勺体结构相配合。

所述手柄呈梯形，所述手柄靠近所述勺体的一侧的长度大于其靠近所述挂环一侧的长度。

所述手柄的上下表面分别对称设置有拱形的捏持槽，所述捏持槽内部设置有与其结构相同的橡胶防滑垫。

由于采用了上述技术方案，本发明的有益效果是：

（1）本发明采用了在手柄和勺体连接处设置转动调节装置，利用弹簧的弹性作用，向外拉伸勺体，使勺体和凹槽之间的外花键和内花键脱离连接，进而完成勺体的转动，解决了由于耳勺其勺体上的掏勺方向固定，勺体无法围绕手柄转动，而使用不方便的问题；

（2）本发明中手柄呈梯形状，靠近勺体的一侧的长度大于其靠近挂环一侧的长度，通过利用梯形结构的手柄，对使用者在使用的过程中起到防护的作用，解决了现有的掏耳勺在使用过程中由于受到外力碰撞的情况，而导致勺体深入过长对耳朵造成伤害的问题；

总的，本发明具有安全防护效果且使用方便的优点。

附图说明

图1是本发明的主视图。

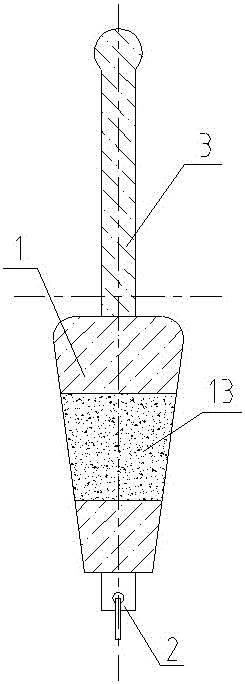

图2是本发明的俯视图。

图3是本发明中主视图的剖视图。

图4是本发明中内花键与外花键连接处的结构示意图。

图中：1、手柄11、凹槽12、捏持槽13、橡胶防滑垫2、挂环3、勺体31、掏勺4、转动调节装置41、挡块42、弹簧43、限位块44、外花键45、内花键。

具体实施方式

下面通过实施例，并结合附图，对本发明的技术方案做进一步具体的说明。

如图1、图2、图3、图4所示：一种掏耳勺，包括手柄1、挂环2和勺体3，所述挂环2和所述勺体3分别位于所述手柄1的两侧，所述挂环2与所述手柄1固定连接，所述手柄1的中心处设置有沿其长度方向的柱状凹槽11，所述勺体3一端位于所述凹槽11内部，另一端弯曲形成有掏勺31，所述勺体3与所述手柄1之间通过转动调节装置4连接，所述转动调节装置4包括挡块41、弹簧42、限位块43、外花键44和内花键45，所述挡块41与所述勺体3位于凹槽11内部的一端固定连接，所述限位块43呈环状，与所述凹槽11槽壁固定连接，所述挡块41与所述限位块42之间设置有弹簧43，所述弹簧43套设于所述勺体3的外表面，所述限位块43一侧与所述弹簧42接触，另一侧设置有内花键45，所述内花键45呈环状，与所述凹槽11槽壁固定连接，所述勺体3外表面固定套设有与所述内花键45结构相配合的外花键44。

所述挡块41结构与所述凹槽11结构相配合，所述挡块41直径大于所述勺体3的直径；所述限位块43呈环状，其结构与所述勺体3结构相配合。

所述手柄1呈梯形，所述手柄1靠近所述勺体3的一侧的宽度大于其靠近所述挂环2一侧的宽度；所述手柄1的上下表面分别对称设置有拱形的捏持槽12，所述捏持槽12内部设置有与其结构相同的橡胶防滑垫13。

本发明在使用的过程中，当需要对勺体3进行转动，便于选择合适朝向的掏勺31时，首先一只手放置在位于手柄1上的捏持槽12，另一只手向外拉伸勺体3，勺体3位于凹槽11内部的一端固定连接有挡块41，凹槽11的槽壁上固定设置有与勺体3结构相配合的限位块43，限位块43与挡块41之间设置有弹簧42，弹簧42套设于勺体3的外表面，由于勺体3受外部的拉力作用，弹簧42压缩，勺体3向外部移动，同时带动固定套设于其外表面的外花键44移动，使外花键44与内花键45脱离连接，然后，转动勺体3，对掏勺31选择适宜的朝向，最后，慢慢松开勺体3，利用弹簧42的弹性作用，勺体3运动至原位置，外花键44与内花键45连接，勺体3与手柄1保持固定；并且，本发明中手柄1呈梯形状，靠近勺体3的一侧的宽度大于其靠近挂环2一侧的宽度，利用梯形结构的手柄1，增大了手柄1与勺体3接触端的宽度，对使用者在使用的过程中起到防护的作用，避免掏耳勺在使用过程中由于受到外力碰撞的情况，而导致勺体3深入过长对耳朵造成伤害，提高了本发明使用时的安全性；总的，本发明具有安全防护效果且使用方便的优点。

以上实施例仅用以说明本发明的技术方案而非对其限制，尽管参照上述实施例对本发明进行了详细的说明，所属领域的普通技术人员应当理解，依然可以对本发明的具体实施方式进行修改或者等同替换，而未脱离本发明精神和范围的任何修改或者等同替换，其均应涵盖在本发明的权利要求范围当中。

技术特征：

技术总结
本发明公开了一种掏耳勺，包括手柄、挂环和勺体，所述手柄的中心处设置有沿其长度方向的柱状凹槽，所述勺体一端位于所述凹槽内部，另一端弯曲形成有掏勺，所述勺体与所述手柄之间通过转动调节装置连接，所述转动调节装置包括挡块、弹簧、限位块、外花键和内花键，所述挡块与所述勺体位于凹槽内部的一端固定连接，所述限位块呈环状，与所述凹槽槽壁固定连接，所述挡块与所述限位块之间设置有弹簧，所述弹簧套设于所述勺体的外表面，所述限位块一侧与所述弹簧接触，另一侧设置有内花键，所述内花键呈环状，与所述凹槽槽壁固定连接，所述勺体外表面固定套设有与所述内花键结构相配合的外花键；本发明具有安全防护效果且使用方便的优点。

技术研发人员：刘国锋
受保护的技术使用者：刘国锋
技术研发日：2017.06.05
技术公布日：2017.09.19
