一种十字型头颈原位固定器的制作方法

本发明涉及医疗设备技术领域，尤其是涉及一种十字型头颈原位固定器。

背景技术：

颈椎骨折脱位是一种较严重的创伤性损伤，常合并脊髓损伤及高位截瘫，伤势较严重，往往给患者造成致命的身心创伤，甚至终身残疾。如何避免再次损伤，在一线战场高效、快速实施救护，最大限度地挽救生命，降低病死率和致残率，是摆在我们面前的重要课题。目前西方国家在研制和开发卫生装备上投入了大量的人力、物力和财力[2]。改进我军卫生装备、提高卫勤保障能力、研制出适合现代野战需求的便携式、模块化配套组合的卫生装备是实现快速救护的主要手段。为此，我们研制了一种十字型头颈原位固定器，其目的是在灾害现场第一时间将头颈伤伤员平稳地移动到固定架上，在转运途中有效地预防脊髓损伤及高位截瘫，提高治愈率和归队率。

目前已有多种头颈、脊柱、肩锁、四肢骨折的固定装置，但每种装置只是针对单一病症，仅仅适合在医院内使用。在灾害救护中面对疑似头颈损伤的伤员不但要十分小心，而且还要非常平稳地将伤员头颈部迅速移到头颈固定夹上，在转运途中尤需保证躯干轴线的稳定。现有的头颈、脊柱、肩锁、四肢固定装置不能做到在不搬动伤员、不改变伤员体位的情况下将固定装置安全稳定地放在伤员的头颈下方，如果不能有效地控制伤情，会导致脑干损伤和高位截瘫，严重时会直接危及患者生命。在灾害现场，常常会有大批量的伤员需要同时救护，而目前现有的救护装置大多体积较大、笨重，无法同时实现就地救护，当遇到四肢骨折合并血管损伤的患者时，现有的固定装置无法实施止血作业。

技术实现要素：

为克服上述问题，本发明采用如下技术方案：

一种十字型头颈原位固定器，包括十字夹板和板轴，所述十字夹板由纵行夹板和四肢夹板通过板轴连接而成，纵行夹板上设有板轨、板板闩栓，纵行夹板上端连接一颈枕顶帽壳，枕顶帽壳上垂直设有帽壳闩栓，枕顶帽壳的底部设有板壳闩栓，板壳闩栓下部设有板壳粘贴，所述中部四肢夹板的下端连接胸鞍，四肢夹板的两端设有夹板锁卡，夹板锁卡的上部设有肩锁固定带。

所述枕顶帽壳采用半开式帽壳。

本发明的优点是：功能多、结构简单、操作方便、省时省力、应急性强、便于携带等特征，达到了降低病死率、致残率，提高治愈率的目的。

附图说明

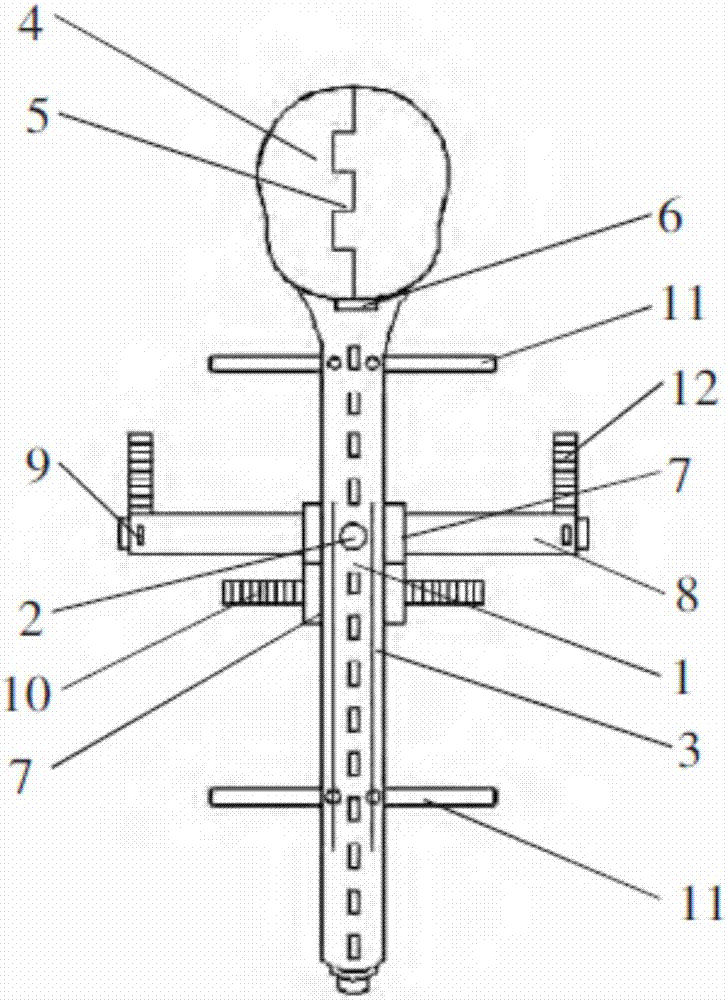

图1为本发明的结构示意图。

具体实施方式

如图1所示，一种十字型头颈原位固定器，包括十字夹板1和板轴2，所述十字夹板1由纵行夹板和四肢夹板8通过板轴连接而成，纵行夹板上设有板轨3、板板闩栓7，纵行夹板上端连接一颈枕顶帽壳4，枕顶帽壳4上垂直设有帽壳闩栓5，枕顶帽壳4的底部设有板壳闩栓6，板壳闩栓6下部设有板壳粘贴11，所述中部四肢夹板8的下端连接胸鞍10，四肢夹板8的两端设有夹板锁卡9，夹板锁卡9的上部设有肩锁固定带12。

所述枕顶帽壳4采用半开式帽壳。

工作原理如下：

十字型头颈四肢骨折固定器，设有一个十字夹板1，十字夹板1由纵行夹板和横行夹板通过板轴接而成，设有板轨2、板板闩栓4，纵行夹板上端连接一颈枕顶帽壳4，中部横行夹板的下端连接胸鞍10。半开式的颈枕顶帽壳可确保伤员头颈安全地进入。将十字夹板1固定在头颈部位，达到稳定躯干轴线和固定头颈的目的。

十字夹板1颈段有可调节固定下颌角角度的下颌托，下颌托下有用于支撑的胸柄支撑柱和胸鞍10，胸鞍10两端连接肩锁固定带12，横行夹板端有粘贴带和腋垫用于与胸柄脊柱束缚固定带的连接和肩锁关节的束缚固定。用胸柄支撑柱、胸鞍脊柱束缚固定带和肩锁固定带分别进行头颈加强固定，以达到预防头颈转动的目的。

技术特征：

技术总结
本发明公开了一种十字型头颈原位固定器，一种十字型头颈原位固定器，包括十字夹板和板轴，所述十字夹板由纵行夹板和四肢夹板通过板轴连接而成，纵行夹板上设有板轨、板板闩栓，纵行夹板上端连接一颈枕顶帽壳，枕顶帽壳上垂直设有帽壳闩栓，枕顶帽壳的底部设有板壳闩栓，板壳闩栓下部设有板壳粘贴，所述中部四肢夹板的下端连接胸鞍，四肢夹板的两端设有夹板锁卡，夹板锁卡的上部设有肩锁固定带；本发明的优点是：功能多、结构简单、操作方便、省时省力、应急性强、便于携带等特征，达到了降低病死率、致残率，提高治愈率的目的。

技术研发人员：曹乐
受保护的技术使用者：苏州斯派克思精密机械有限公司
技术研发日：2017.07.27
技术公布日：2017.10.10
