一种智能调整输出量的雾化治疗设备的制作方法

本发明涉及治疗仪领域，特别涉及一种智能调整输出量的雾化治疗设备。
背景技术：
：由于空气污染的日益严重，生活空气质量越来越差，鼻炎、肺部疾病的患者越来越多，而由于空气质量的逐渐变差，使得患有鼻部、肺部疾病的患者病情愈加严重。雾化治疗用于治疗鼻部、肺部疾病的方式之一，其主要是通过压缩式雾化器讲液体药物溶液雾化，让人通过正常呼吸吸入药物，在患者呼吸过程中进入呼吸道、肺等病患部位，最终达到无痛、迅速有效治疗的目的。目前的雾化治疗仪一般有固定的输出量，或者需要手动调节输出量，当不同用户使用时，输出量无法自动调节，使用体验不佳，并且不能够针对用户提供适用的释放方法。技术实现要素：发明目的：针对
背景技术：

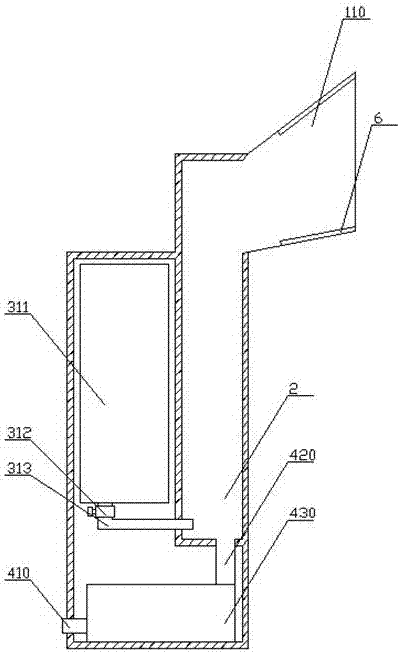

中提到的问题，本发明提供一种智能调整输出量的雾化治疗设备。技术方案：一种智能调整输出量的雾化治疗设备，包括：壳体、雾化装置、给药装置、供气装置，还包括：控制处理器、呼吸检测仪；所述壳体包括呼吸面罩；所述雾化装置将给药装置释放的药液雾化；所述供气装置包括进气管、出气管、气泵；所述进气管一端与所述壳体外侧导通，另一端与气泵连接；所述出气管一端与气泵连接，其另一端与所述雾化装置连接；所述给药装置还包括储药部，所述储药部包括存储瓶、给药阀、出药管；所述给药阀与所述控制处理器连接，所述控制处理器向所述给药阀输出开启信号或关闭信号，所述给药阀根据开启信号或关闭信号开启或关闭；所述控制处理器向所述给药阀输出减小信号或增大信号，所述给药阀根据减小信号或增大信号减小预设比例的给药量或增大预设比例的给药量；所述呼吸检测仪用于检测呼吸量值，并向所述控制处理器输出；所述控制处理器根据预存的呼吸量值与给药量值对照表，对应检测到的当前呼吸量值向所述给药阀输出增大信号或减小信号；所述控制处理器还包括存储模块用于存储所述呼吸量值与给药量值对照表。作为本发明的一种优选方式，还包括流量计，所述流量计设置于所述出药管上。作为本发明的一种优选方式，所述流量计与控制处理器连接，并向控制处理器输出检测到的流量值，所述控制处理器根据流量值判断药物的使用量。作为本发明的一种优选方式，还包括显示屏，所述显示屏与所述控制处理器连接，其用于向控制处理器输出设定数据并显示控制处理器输出的数据；所述设定数据包括药物的使用量。作为本发明的一种优选方式，所述控制处理器根据设定数据向对应的所述给药阀输出开启信号，当到达设定数据设定的条件后，所述控制处理器向所述给药阀输出关闭信号。本发明实现以下有益效果：1.通过检测用户的呼吸量，根据用户的呼吸量调整给药阀的输出量；2.通过流量计检测药物的使用量；3.通过显示屏设定药物的使用量，当达到使用量后，停止给药。附图说明此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施例，并于说明书一起用于解释本公开的原理。图1为本发明提供的一种智能调整输出量的雾化治疗设备的示意图；图2为本发明提供的一种智能调整输出量的雾化治疗设备的剖面示意图；图3为本发明提供的第二种智能调整输出量的雾化治疗设备的示意图；图4为本发明提供的第二种智能调整输出量的雾化治疗设备的剖面示意图。其中，1.壳体、110.呼吸面罩、2.雾化装置、3.给药装置、310.储药部、311.存储瓶、312.给药阀、313.出药管、4.供气装置、410.进气管、420.出气管、430.气泵、5.控制处理器、510.存储模块、6.呼吸检测仪、7.流量计、8.显示屏。具体实施方式下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。实施例一参考图1-2，图1为本发明提供的一种智能调整输出量的雾化治疗设备的示意图；图2为本发明提供的一种智能调整输出量的雾化治疗设备的剖面示意图。具体的，一种智能调整输出量的雾化治疗设备，包括：壳体1、雾化装置2、给药装置3、供气装置4，还包括：控制处理器5、呼吸检测仪6；所述壳体1包括呼吸面罩110；所述雾化装置2将给药装置3释放的药液雾化；所述供气装置4包括进气管410、出气管420、气泵430；所述进气管410一端与所述壳体1外侧导通，另一端与气泵430连接；所述出气管420一端与气泵430连接，其另一端与所述雾化装置2连接；所述给药装置3还包括储药部310，所述储药部310包括存储瓶311、给药阀312、出药管313；所述给药阀312与所述控制处理器5连接，所述控制处理器5向所述给药阀312输出开启信号或关闭信号，所述给药阀312根据开启信号或关闭信号开启或关闭；所述控制处理器5向所述给药阀312输出减小信号或增大信号，所述给药阀312根据减小信号或增大信号减小预设比例的给药量或增大预设比例的给药量；所述呼吸检测仪6用于检测呼吸量值，并向所述控制处理器5输出；所述控制处理器5根据预存的呼吸量值与给药量值对照表，对应检测到的当前呼吸量值向所述给药阀312输出增大信号或减小信号；所述控制处理器5还包括存储模块510用于存储所述呼吸量值与给药量值对照表。其中，所述呼吸检测仪6可通过检测用户呼出的气量，将气量转化为以ml为单位的呼吸量值，所述呼吸量值即为用户的每次呼气或吸气的气量。所述呼吸量值与给药量值对照表可为：分类1234呼吸量值（ml）200300400500给药量值25%50%75%100%根据呼吸量值与给药量值对照表将用户的呼吸量值与给药量值对应，以配合用户的正常呼吸量给药。其中，所述给药阀312与所述控制处理器5连接，所述控制处理器5向所述给药阀312输出开启信号或关闭信号，所述给药阀312根据开启信号或关闭信号开启或关闭；所述控制处理器5向所述给药阀312输出减小信号或增大信号，所述给药阀312根据减小信号或增大信号减小预设比例的给药量或增大预设比例的给药量，所述给药阀312的最大给药量为100%，所述预设比例的给药量可设置为5-50%，在本实施例中，所述预设比例的给药量可设置为25%。在实际应用中，所述呼吸检测仪6检测用户的呼吸量值，若用户的呼吸量值为400ml，则给药量值为75%，控制处理器5根据预设的给药量值向所述给药阀312输出一次减小信号，所述给药阀312根据一次减小信号将给药量调整为75%。实施例二参考图3-4，图3为本发明提供的第二种智能调整输出量的雾化治疗设备的示意图；图4为本发明提供的第二种智能调整输出量的雾化治疗设备的剖面示意图。本实施例与上述实施例一基本相同，不同之处在于，还包括流量计7，所述流量计7设置于所述出药管313上。作为本发明的一种优选方式，所述流量计7与控制处理器5连接，并向控制处理器5输出检测到的流量值，所述控制处理器5根据流量值判断药物的使用量。作为本发明的一种优选方式，还包括显示屏8，所述显示屏8与所述控制处理器5连接，其用于向控制处理器5输出设定数据并显示控制处理器5输出的数据；所述设定数据包括药物的使用量。作为本发明的一种优选方式，所述控制处理器5根据设定数据向对应的所述给药阀312输出开启信号，当到达设定数据设定的条件后，所述控制处理器5向所述给药阀312输出关闭信号。其中，所述出药管313上设置有流量计7，用于检测出药管313流出的药物的流量值，所述流量计7与控制处理器5连接，控制处理器5根据流量计7输出的流量值判断药物使用量。当流量值为10ml时，即为药物已使用10ml。优选地，所述显示屏87与所述控制处理器5连接，其用于向控制处理器5输出设定数据并显示控制处理器5输出的数据，所述设定数据包括药物的使用量，例如：药物名称第一药物使用量30ml在实际使用中，所述控制处理器5根据设定数据向对应的所述给药阀312输出开启信号，同时所述控制处理器5向所述气泵430与雾化装置2输出开启信号，当到达设定数据设定的条件后，所述控制处理器5向所述给药阀312输出关闭信号，同时向所述气泵430与雾化装置2输出关闭信号。上述实施例只为说明本发明的技术构思及特点，其目的是让熟悉该
技术领域：
的技术人员能够了解本发明的内容并据以实施，并不能以此来限制本发明的保护范围。凡根据本发明精神实质所作出的等同变换或修饰，都应涵盖在本发明的保护范围之内。当前第1页12
