一种动态型锁定螺钉的制作方法

本发明涉及接骨连接件的结构设计技术领域，更具体地说，涉及一种动态型锁定螺钉。

背景技术：

在人体四肢骨折手术中，目前采用的是锁定接骨板2和锁定螺钉1的刚性连接方式，如附图1所示，锁定螺钉1与锁定接骨板2之间通过锥螺纹连接组成独立紧固的结构，锁定螺钉1通过螺钉杆部的螺纹与骨折线3两侧的骨连接，通过两处螺纹连接使锁定螺钉1、锁定接骨板2与骨组成一个刚性的结构，各结构之间无法形成相对活动。现代医学研究表明，骨折线3两端的骨在微动的促进下，愈合较快。针对上述问题，开发一种可促进骨折处较快愈合的动态型锁定螺钉是本领域技术人员亟待解决的技术问题。

技术实现要素：

本发明所要解决的技术问题是：为克服上述背景技术中提到的技术问题，现提供一种结构设计较为合理，方便实用，可促进骨折处较快愈合的动态型锁定螺钉。

本发明解决其技术问题所采用的技术方案是：一种动态型锁定螺钉，该螺钉由上而下包括：与接骨板连接的第一锥螺纹段、光杆段、第二锥螺纹段和锁定螺纹段，第二锥螺纹段最小外径与光杆段外径相同；所述锁定螺钉段包括：与第二锥螺纹段连接且具有外螺纹的固定段、与固定段连接且具有外螺纹的加强段，加强段为两对称圆弧段上对称点的连接块，所述圆弧段为固定段圆周的1/12。

进一步，上述技术方案中所述第一锥螺纹段的外径由上而下逐渐减小，光杆段和第一锥螺纹段连接处具有圆角结构。

进一步，上述技术方案中所述所述第一锥螺纹段、光杆段、第二锥螺纹段和锁定螺纹段固定连接为一体结构，加强段的高度和固定段高度相同。

本发明的动态型锁定螺钉结构设计较为合理，在接骨后的运动过程中，光杆段受力可以发生变形，使骨折线两侧的骨互相刺激，从而促使骨折处加速生长，愈合时间缩短，当光杆段受力消失后，本发明的结构即可恢复至正常位置，即骨折处愈合完全，本发明的锁定螺钉采用特殊材料制成，光杆段可保证足够强度，在受力时可以变形，又可以保证外力消失时，杆部恢复正常状态。

有益效果：与现有技术相比，本发明的动态型锁定螺钉的结构设计较为合理，光杆段可以微动，从而可促进骨折处较快愈合，锁定螺纹段的加强段的设置，可有效减少患者痛苦和且加快后期患处康复，方便实用，适宜进一步推广应用。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图做简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出劳动的前提下，还可以根据这些附图获得其他附图。

图1是本发明的背景技术中所述的刚性连接方式结构示意图；

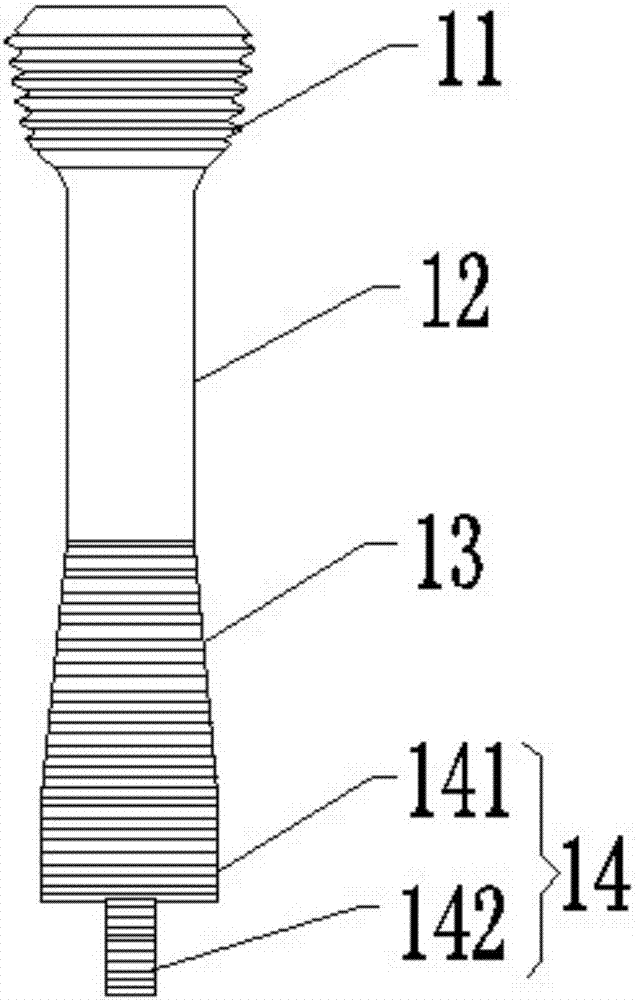

图2是本发明的动态型锁定螺钉的结构示意图；

图3是图2中锁定螺钉段14的仰视图；

图4是本发明的动态型锁定螺钉微动时的结构示意图；

图中，1.锁定螺钉，11.第一锥螺纹段，12.光杆段，13.第二锥螺纹段，14.锁定螺纹段，141.固定段，142.加强段，2.接骨板，3.骨折线。

具体实施方式

下面结合附图和实施例对本发明进一步说明，所示的实施例不对权利要求所记载的发明内容起任何限定作用，并且，下面实施例所表示的构成的全部内容不限于作为权利要求所记载的发明的解决方案所必须的。

如附图2.3.4所示的一种动态型锁定螺钉，该螺钉由上而下包括：与接骨板2连接的第一锥螺纹段11、光杆段12、第二锥螺纹段13和锁定螺纹段14，第二锥螺纹段13最小外径与光杆段12外径相同；所述锁定螺钉段14包括：与第二锥螺纹段13连接且具有外螺纹的固定段141、与固定段141连接且具有外螺纹的加强段142，加强段142为两对称圆弧段上对称点的连接块，所述圆弧段为固定段141圆周的1/12。

进一步，所述第一锥螺纹段11的外径由上而下逐渐减小，光杆段12和第一锥螺纹段11连接处具有圆角结构；所述第一锥螺纹段11、光杆段12、第二锥螺纹段13和锁定螺纹段14固定连接为一体结构，加强段142的高度和固定段141高度相同。

本发明的动态型锁定螺钉在使用过程中可配合现有技术中的锁定螺钉1和接骨板2共同使用，第一锥螺纹段11用于锁定接骨板2，光杆段12用于提供微动，第二锥螺纹段13用于康复后期的取钉方便，锁定螺纹段14用于锁定对侧皮质骨，具体为：固定段141用于锁定，加强段142用于在减少患者痛苦促进患者尽快康复的条件下对固定段141的加强锁定，方便实用，适宜进一步推广应用。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。

技术特征：

技术总结
本发明涉及接骨连接件的结构设计技术领域，更具体地说，涉及一种动态型锁定螺钉，该螺钉由上而下包括：与接骨板连接的第一锥螺纹段、光杆段、第二锥螺纹段和锁定螺纹段，第二锥螺纹段最小外径与光杆段外径相同；所述锁定螺钉段包括：与第二锥螺纹段连接且具有外螺纹的固定段、与固定段连接且具有外螺纹的加强段，加强段为两对称圆弧段上对称点的连接块，所述圆弧段为固定段圆周的1/12。本发明的动态型锁定螺钉的结构设计较为合理，光杆段可以微动，从而可促进骨折处较快愈合，锁定螺纹段的加强段的设置，可有效减少患者痛苦和且加快后期患处康复，方便实用，适宜进一步推广应用。

技术研发人员：邓玉平
受保护的技术使用者：邓玉平
技术研发日：2017.09.25
技术公布日：2018.02.09
