一种透气舒爽硅胶义乳及其制作方法与流程

本发明涉及义乳制作技术领域，应用于医疗行业，如人体外部修复，具体涉及一种透气舒爽硅胶义乳及其制作方法。

背景技术：

很多乳腺癌患者在乳房切除后为了在日常生活中保持同正常人的形体，需要穿戴义乳来呈现。

目前市面上的硅胶义乳有以下几类：（1）普通硅凝胶义乳；（2）普通轻质硅胶义乳；（3）多层结合的功能型义乳；（4）无薄膜包覆型发泡硅胶义乳。以上几款义乳虽然能够较完美的呈现真实乳房的外形形态，但均有以下较为明显的缺陷：（1）普通硅凝胶义乳比重较大，患者穿着时负重较大，不宜长期穿着；（2）普通轻质硅胶义乳虽然将比重调整到适合人体脂肪组织的比重，但长时间穿着时，人体的热能不能透出体外，长时间穿着会感觉十分闷热；（3）多层结合的义乳都只有某种单一的特定功能。此外，也有部分义乳做成两层的，外层为轻质硅胶，内层为凝胶层，这样的结构有较好的贴肤性，但是不透气，佩戴久了容易闷热，而且内层外层均为偏软胶体，使得整个义乳支撑性不佳，满足不了患者的术后使用效果。

技术实现要素：

有鉴于此，为了克服现有技术的缺陷，本发明的目的之一是提供一种透气舒爽硅胶义乳，其透气性好、支撑性好，佩戴更加舒适、更加人性化。

为了达到上述目的，本发明采用以下的技术方案：

一种透气舒爽硅胶义乳，包括轻质硅胶层以及与所述轻质硅胶层相贴合的支撑硅胶层，所述支撑硅胶层远离所述轻质硅胶层的一侧上具有凸部，相邻所述凸部之间形成导流槽，所述硅胶义乳佩戴时，所述支撑硅胶层贴合人体。导流槽使人体的热能能较好的排出体外，有效的保证贴身面的气体可以通畅的透出，使得硅胶义乳具有良好的透气性。

优选地，所述硅胶义乳包括第一薄膜、第二薄膜和第三薄膜，所述第一薄膜和第二薄膜形成容纳所述轻质硅胶层的第一腔体，所述第二薄膜和第三薄膜形成容纳所述支撑硅胶层的第二腔体。

优选地，所述轻质硅胶层中填充有第一硅凝胶，所述支撑硅胶层中填充有第二硅凝胶；所述第一硅凝胶的针入度大于所述第二硅凝胶的针入度。

更加优选地，所述第一硅凝胶的针入度（25℃、62.5g，0.1mm）为200-250；所述第二硅凝胶的针入度为（25℃、62.5g，0.1mm）为130-160。所述针入度是测定规定的针在5秒钟内在保持于25±0.1℃的样品上针入的长度，将该针入距离mm的10倍的值作为针入度，是按照1991年的jisk-2235-5.4测定的值。25℃、62.5g代表的是在25℃下采用62.5g的锥形针进行测试，0.1mm代表的是针入度的单位。

更加优选地，所述第一硅凝胶的比重小于所述第二硅凝胶的比重。

进一步优选地，所述第一硅凝胶的比重为0.4-0.7g/cm³，所述第二硅凝胶的比重为0.9-1.1g/cm³。

本发明的另一个目的是提供一种如上所述的透气舒爽硅胶义乳的制作方法，包括以下步骤：

1）制备高分子胶袋：将三张高分子薄膜通过压合形成具有容纳所述轻质硅胶层的第一腔体和容纳所述支撑硅胶层的第二腔体的高分子胶袋，每个腔体对应留下一个注胶口；

2）注胶：通过所述注胶口将制备好的第一硅凝胶注入到所述第一腔体中，将制备好的第二硅凝胶注入到所述第二腔体中，并对应进行封口；

3）加热成型：将步骤2）中得到的中间制品放入模具中进行加热固化成型，得到贴身修复硅胶义乳。

优选地，所述加热成型的工艺为温度80-100℃、固化时间为30-40min。

优选地，步骤3）中所述模具的模头上具有与所述凸部相匹配的凹部。

优选地，步骤3）固化成型时对具有所述凹部的模头施加负压，在所述贴身修复硅胶义乳上对应吸出所述凸部。

由于采用了以上的技术方案，相较于现有技术，本发明的有益之处在于：

1.本发明的透气舒爽硅胶义乳的硅胶层包括位于外侧的使用轻质硅凝胶的轻质硅胶层和位于内侧的使用针入度较小硅凝胶的支撑硅胶层，不同比重和不同针入度的硅凝胶相结合使用，使得硅胶义乳的重量控制在合适的范围内，佩戴更加舒适且具有较好的支撑效果；

2.本发明的透气舒爽硅胶义乳根据义乳产品的形态再结合人体形态设计出相应的凸部，相邻凸部间形成导流槽，使人体的热能较好的排出体外，有效的保证贴身面的气体可以通畅的透出，使得硅胶义乳具有良好的透气性。

附图说明

图1为本发明实施例的透气舒爽硅胶义乳的截面图；

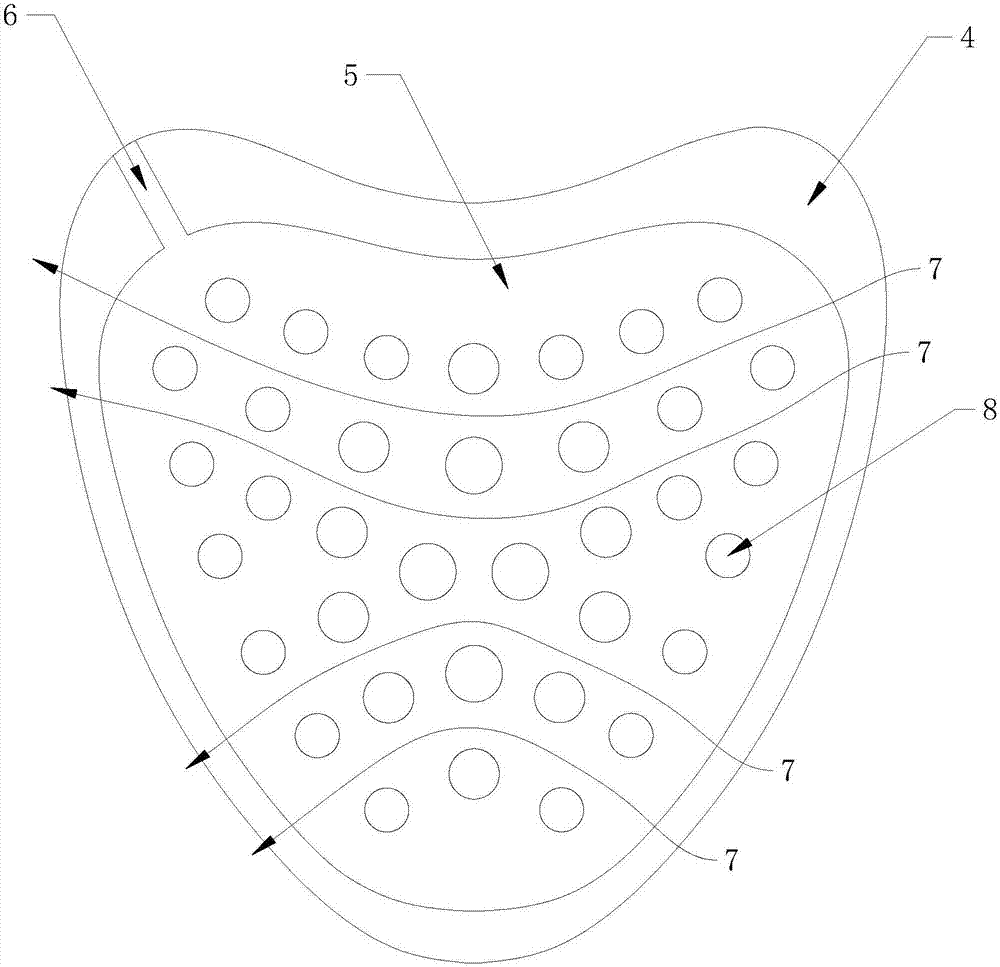

图2为本发明实施例的透气舒爽硅胶义乳的示意图；

其中：第一薄膜-1，第二薄膜-2，第三薄膜-3，轻质硅胶层-4，支撑硅胶层-5，注胶口-6，导流槽-7，凸部-8。

具体实施方式

下面结合附图对本发明优选的实施方式进行详细说明。

参见附图1和2，本实施例的一种透气舒爽硅胶义乳，包括轻质硅胶层4以及与轻质硅胶层4相贴合的支撑硅胶层5，支撑硅胶层5远离轻质硅胶层4的一侧上具有凸部8，相邻凸部8之间形成导流槽7，硅胶义乳佩戴时，支撑硅胶层5贴合人体。导流槽7的设计使人体的热能能较好的排出体外，有效的保证贴身面的气体可以通畅的透出，使得硅胶义乳具有良好的透气性。本实施例中的凸部8为凸点，其凸出的高度为2-3mm。

硅胶义乳包括第一薄膜1、第二薄膜2和第三薄膜3，第一薄膜1和第二薄膜2形成容纳轻质硅胶层4的第一腔体，第二薄膜2和第三薄膜3形成容纳支撑硅胶层5的第二腔体。

轻质硅胶层4中填充有第一硅凝胶，支撑硅胶层5中填充有第二硅凝胶。第一硅凝胶的针入度大于第二硅凝胶的针入度，第一硅凝胶的针入度（25℃、62.5g，0.1mm）为200-250，第二硅凝胶的针入度为（25℃、62.5g，0.1mm）为130-160；第一硅凝胶的比重小于第二硅凝胶的比重，第一硅凝胶的比重为0.4-0.7g/cm³，第二硅凝胶的比重为0.9-1.1g/cm³。本实施例中选用第一硅凝胶的针入度（25℃、62.5g，0.1mm）为220，第二硅凝胶的针入度为（25℃、62.5g，0.1mm）为130，第一硅凝胶的比重为0.65g/cm³，第二硅凝胶的比重为0.98g/cm³。

双层硅胶结合义乳结构，包括位于外侧的使用轻质硅凝胶的轻质硅胶层和位于内侧的使用针入度较小硅凝胶的支撑硅胶层，不同比重和不同针入度的硅凝胶相结合使用，外层为轻质硅胶层，其软硬度模仿人体乳房软硬度，内层为比外成偏硬一点的支撑硅胶层，起支撑作用，使得硅胶义乳的重量控制在合适的范围内，佩戴更加舒适且具有较好的支撑效果。

本实施例还提供了一种如上所述的透气舒爽硅胶义乳的制作方法，具体包括以下步骤：

步骤s1：开成型模

根据硅胶义乳产品的设计形态，开发出一套与义乳产品相适应的加热成型模。

步骤s2：制备高分子胶袋

根据硅胶义乳产品设计形态，将三张高分子薄膜通过压合形成具有容纳轻质硅胶层4和支撑硅胶层5共两个腔体的高分子胶袋，每个腔体都在指定的位置留下注胶口6。本实施例中的高分子薄膜可为聚氨酯薄膜，两个腔体的注胶口6在同一位置。

步骤s3：注胶

通过注胶口6将调配好的第一硅凝胶注入到轻质硅胶层4对应的第一腔体中，将制备好的第二硅凝胶注入到支撑硅胶层5对应的第二腔体中，并将腔体内的气体排干净。

本实施例中选用第一硅凝胶的针入度（25℃、62.5g，0.1mm）为220、比重为0.65g/cm³，第二硅凝胶的针入度为（25℃、62.5g，0.1mm）为130、比重为0.98g/cm³。

步骤s4：封口

将轻质硅胶层4对应的第一腔体和支撑硅胶层5对应的第二腔体的注胶口用热熔机封住。

步骤s5：加热成型

将装有制品的模具放入加热设备上，按下启动按钮对模具加热。加热成型的工艺为温度80-100℃、固化时间为30-40min，本实施例优选温度90℃、固化时间为30min。

由于本实施例的透气舒爽硅胶义乳在贴近人体的一侧还具有凸部8，所以步骤s5中模具的模头上具有与凸部8相匹配的凹部，在固化成型时对具有凹部的模头施加负压，从而可以在贴身修复硅胶义乳上对应吸出凸部8。

步骤s6：边沿修剪

将步骤s5中的义乳产品的多余边沿进行修剪掉，得到透气舒爽硅胶义乳。

以上步骤的先后顺序以及标号只是为了方便理解和说明，在实际的制作过程中并不一定要按此顺序操作，如高分子胶袋的制作和硅凝胶的制作可以同时进行。

以上实施列的透气舒爽硅胶义乳的硅胶层为双层硅胶结合义乳，包括位于外侧的使用轻质硅凝胶的轻质硅胶层和位于内侧的使用针入度较小硅凝胶的支撑硅胶层，不同比重和不同针入度的硅凝胶相结合使用，外层为轻质硅胶层，其软硬度模仿人体乳房软硬度，内层为比外成偏硬一点的支撑硅胶层，起支撑作用，使得硅胶义乳的重量控制在合适的范围内，佩戴更加舒适且具有较好的支撑效果；根据义乳产品的形态再结合人体形态设计出规律分布的凸部，相邻凸部间形成导流槽，使人体的热能较好的排出体外，有效的保证贴身面的气体可以通畅的透出，大大的增加了义乳佩戴时的透气性，不会让患者佩戴时间久了感到闷热，提高了佩戴的舒适性。

上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并据以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围之内。
