一种骨科病床牵引架的制作方法

本实用新型涉及一种骨科病床牵引架，属于医疗器材技术领域。

背景技术：

牵引术是骨科常用的治疗方法，用牵引设备来辅助牵引术的实施，可提高骨科病人的牵引效果。目前，医院对骨折病人进行牵引治疗时，所使用的牵引器械主要是在简单的支架上对病人进行牵引，无法实现自动牵引。

技术实现要素：

本实用新型解决的技术问题是，提供一种可实现自动牵引，有效帮助病人康复的骨科病床牵引架。

为解决上述技术问题，本实用新型采用的技术方案为：

一种骨科病床牵引架，包括设置于病床顶端的横担，所述横担下表面设置有滑轨，所述滑轨内连有滑块，所述滑块上连有竖杆，所述竖杆下连有固定架，所述固定架内设置有气缸，所述气缸的伸缩头朝下并连有拉绳，所述拉绳上连有拉环，所述拉环上设置有与所述气缸电相连的按键。

按键包括用于控制伸缩头缩起的向上按键和用于控制伸缩头伸出的向下按键。

所述滑轨的末端设置有减震装置。

所述减震装置包括弹簧或橡胶垫。

所述固定架为十字形框架。

所述气缸与遥控器通讯连接。

所述遥控器设置于所述病床床头的遥控器挂篮内。

所述滑块上连有电机，所述电机与所述遥控器通讯连接。

本实用新型提供的一种骨科病床牵引架，其使用方法为：先手动或通过遥控器调节滑块，使两滑块之间的距离适合病人的肩距，再通过拉环上的按键或者通过遥控器调节气缸的伸缩头伸缩以适合病人的手臂长度，调试完毕后，即可进行牵引训练，牵引训练时，通过控制向上按键和向下按键的按压时间来控制病人牵引的上下程度，以适应不同病人的牵引训练强度，并且牵引训练强度可根据病人的自身条件自行进行设定，简单方便实用，可实现自动牵引，有效帮助病人康复；固定架为十字形框架的设置，使气缸裸露在外，便于散热，也便于维修维护。

附图说明

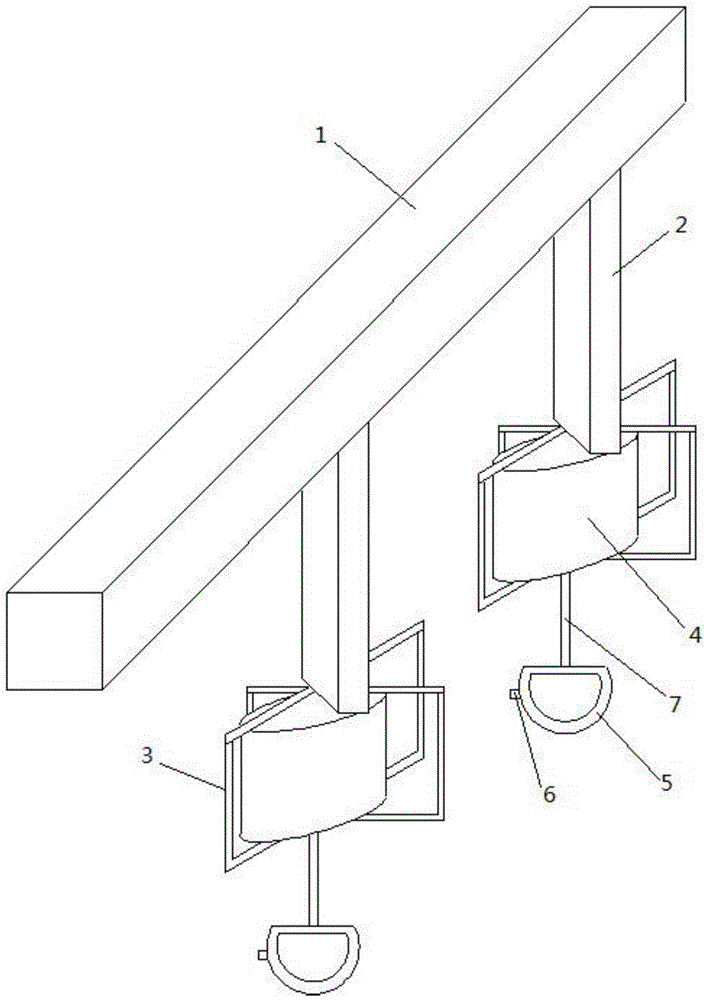

图1为本实用新型的结构示意图。

具体实施方式

下面结合附图对本实用新型作更进一步的说明。

如图1所示，一种骨科病床牵引架，包括设置于病床顶端的横担1，所述横担1下表面设置有滑轨，所述滑轨内连有滑块，所述滑块上连有竖杆2，所述竖杆2下连有固定架3，所述固定架3内设置有气缸4，所述气缸4的伸缩头7朝下并连有拉绳，所述拉绳上连有拉环5，所述拉环5上设置有与所述气缸4电相连的按键6。

滑块、竖杆2、固定架3、气缸4、拉绳和拉环5的个数均为两个。

所述滑轨的末端设置有减震装置。

所述减震装置包括弹簧或橡胶垫。

所述固定架3为十字形框架。固定架3为十字形框架的设置，使气缸4裸露在外，便于散热，也便于维修维护。

所述气缸4与遥控器通讯连接。

所述遥控器设置于所述病床床头的遥控器挂篮内。

所述滑块上连有电机，所述电机与所述遥控器通讯连接。

本实施例的使用方法为：先手动或通过遥控器调节滑块，使两滑块之间的距离适合病人的肩距，再通过拉环5上的按键6或者通过遥控器调节气缸4的伸缩头伸缩以适合病人的手臂长度，调试完毕后，即可进行牵引训练，牵引训练时，通过控制向上按键和向下按键的按压时间来控制病人牵引的上下程度，以适应不同病人的牵引训练强度，并且牵引训练强度可根据病人的自身条件自行进行设定，简单方便实用，可实现自动牵引，有效帮助病人康复。

以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
