一种可移动手持式超声波雾化机的制作方法

本实用新型涉及医疗技术领域，尤其涉及一种可移动手持式超声波雾化机。

背景技术：

超声雾化器是一种利用超声波定向压强，使液体表面隆起，在隆起的液面周围发生空化作用，使液体雾化成小分子的气雾，使药物分子通过气雾直接进入毛细血管或肺泡，达到治疗作用的器材。适用于感冒、过敏性鼻炎、鼻塞等。不需加热或添加任何化学试剂。超声雾化器利用电子高频震荡（振荡频率为1.7mhz或2.4mhz，超过人的听觉范围，该电子振荡对人体及动物无伤害），通过陶瓷雾化片的高频谐振，将液态水分子结构打散而产生自然飘逸的水雾，不需加热或添加任何化学试剂。与加热雾化方式比较，能源节省了90%。另外在雾化过程中将释放大量的负离子，其与空气中漂浮的烟雾、粉尘等产生静电式反应，使其沉淀，同时还能有效去除甲醛、一氧化碳、细菌等有害物质，使空气得到净化，减少疾病的发生。

例如中国专利申请号：201821778993.5，公开了一种超声波雾化器，其包

括超声雾化器主机和导管，导管穿过导管收卷装置后，两端分别与超声雾化器主机和雾化面罩连接；导管收卷装置包括开设有圆形空腔的底座和与底座扣合的顶盖，圆形空腔的中心设置有同心的中心轴和圆形导轨，圆形导轨上安放有轴套；

底座的两端开设有通孔；中心轴与轴套形成的空腔内安放有发条弹簧，发条弹簧两端分别与中心轴和轴套连接；位于导管收卷装置内的导管卷绕在轴套上；两个通孔所在底座的外侧壁上通过连接件连接有塑胶密封塞，塑胶密封塞上开设有供导管穿过、且直径大于导管直径的过孔；塑胶密封塞完全安装在通孔内后，被压缩的塑胶密封塞的过孔与导管紧密接触。在上述结构中雾化机不易移动且手持不方便。

技术实现要素：

为克服现有技术中存在的雾化机不易移动且手持不方便，雾化量大小不易调节的问题，本实用新型提供了一种可移动手持式超声波雾化机。

本实用新型公开一种可移动手持式超声波雾化机，包括雾化机主体、底座、万向轮、超声波装置、液体存储室、蓄电池、导管存放室和雾化面罩，所述万向轮安装在所述底座上，所述底座上方安装所述雾化机主体，所述雾化机主体内部从下往上依次为所述超声波装置、液体存储室和蓄电池，所述雾化机主体内部靠左侧开设一进水口，所述进水口上方有一盖子，所述雾化机主体右侧外部分别为开关和充电口，所述雾化面罩上连接手持柄，所述雾化面罩与导管连接处安装一拨片，所述手持柄外侧设置一调节旋钮，所述导管穿过所述雾化机主体右侧与所述导管存放室相连接。

在此基础上，所述蓄电池通过所述充电口充电。

在此基础上，所述导管存放室内安装转盘收纳所述导管。

在此基础上，所述导管为软管。

在此基础上，所述导管一端连接所述雾化面罩且另一端连接所述液体存储室。

在此基础上，所述开关为旋转型开关。

与现有技术相比，本实用新型的有益效果是：

（1）本实用新型的可移动手持式超声波雾化机，安装手持柄，便于手持。

（2）本实用新型的可移动手持式超声波雾化机，安装万向轮，可根据不同需求移动雾化机的位置。

（3）本实用新型的可移动手持式超声波雾化机，安装旋转型开关，可调节不同的档位。

（4）本实用新型的可移动手持式超声波雾化机，导管为软管，便于存放和调节，根据需求延长或缩短。

（5）本实用新型的可移动手持式超声波雾化机，蓄电池可根据不同需求更换，以满足各种不同的应用场合。

（6）本实用新型的可移动手持式超声波雾化机，安装一拨片并增加调节旋钮，可随意调节雾化量大小。

（7）本实用新型的可移动手持式超声波雾化机，各装置上下分布，缩小了装置本身的体积。

附图说明

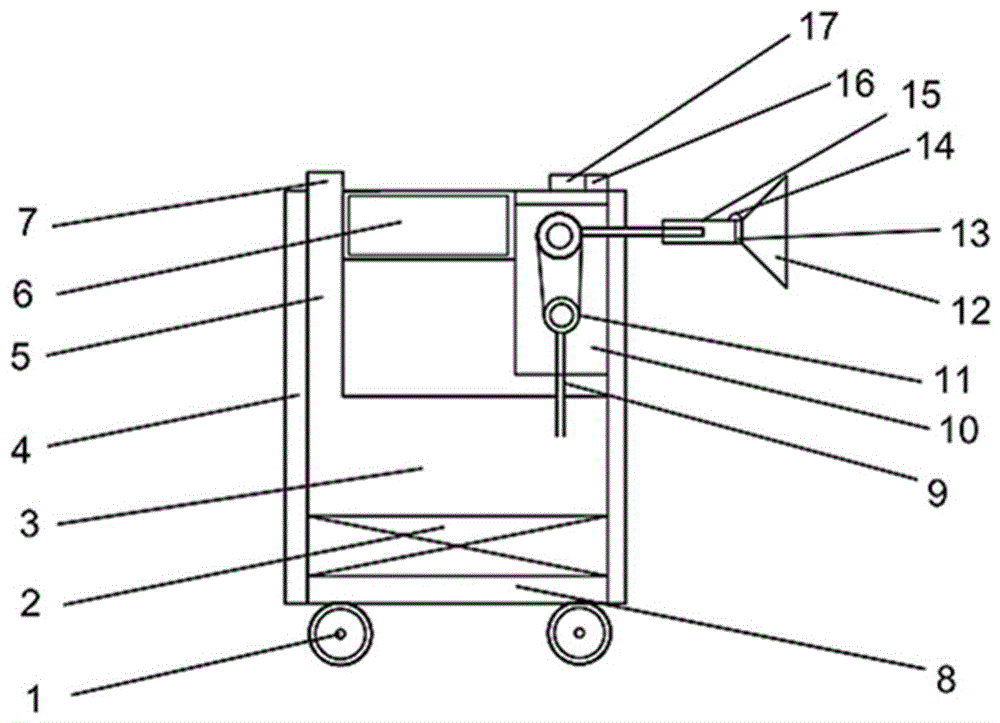

图1是本实用新型可移动手持式超声波雾化机的正视结构示意图。

其中：1、万向轮，2、超声波装置，3、液体存储室，4、雾化机主体，5、进水口，6、蓄电池、7、盖子，8、底座，9、导管，10、导管存放室，11、转盘，12、雾化面罩13、拨片，14、调节旋钮，15、手持柄，16、开关，17、充电口。

具体实施方式

以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

本实用新型披露了一种可移动手持式超声波雾化机，参考图1，包括雾化机主体4、底座8、万向轮1、超声波装置2、液体存储室3、蓄电池6、导管存放室10和雾化面罩12，所述万向轮1安装在所述底座8上，可根据不同需求移动雾化机的位置，所述底座8上方安装所述雾化机主体4，所述雾化机主体4内部从下往上依次为所述超声波装置2、液体存储室3和蓄电池6，所述雾化机主体4内部靠左侧开设一进水口5，所述进水口5上方有一盖子7，所述雾化机主体4右侧外部分别为开关16和充电口17，所述雾化面罩12上连接手持柄15，所述雾化面罩12与导管9连接处安装一拨片13，所述手持柄15外侧设置一调节旋钮14，用于调节雾化量大小，所述导管9穿过所述雾化机主体4右侧与所述导管存放室10相连接。

作为本实用新型的优选实施方式，在本实施例中，所述蓄电池6通过所述充电口17充电，提前充电，方便使用。

作为本实用新型的优选实施方式，在本实施例中，所述导管存放室10内安装转盘11收纳所述导管9，使得导管的存放占据较小空间。

作为本实用新型的优选实施方式，在本实施例中，所述导管9为软管，便于存放和折叠。

作为本实用新型的优选实施方式，在本实施例中，所述导管9一端连接所述雾化面罩12且另一端连接所述液体存储室3。

作为本实用新型的优选实施方式，在本实施例中，所述开关16为旋转型开关，可调节雾化机的不同速率。

使用原理：在实际使用中，提前通过充电口给蓄电池充电，在使用同时也可以进行充电，根据使用的不同需求将液体从进入口灌入液体存储室，按下开关，超声波装置启动，将液体雾化，被雾化后的液体通过导管传向雾化面罩，使用者通过手持柄拿住雾化面罩，导管可调节长短，不使用时会自动收回导管存放室，需要调整时，旋转调节旋钮，改变拨片的位置来调节雾化量。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
