一种腹股沟疝切口加压器的制作方法

本发明涉及医疗器械，具体为一种腹股沟疝切口加压器。

背景技术：

1、腹股沟区是位于下腹壁与大腿交界的三角区，腹股沟疝是指腹腔内脏器通过腹股沟区的缺损向体表突出所形成的包块，俗称“疝气”，一般由于腹壁肌肉强度降低，腹内压力增高是引起腹股沟疝的主要原因，老年人肌肉萎缩，腹壁薄弱，而腹股沟区更加薄弱，内有血管、精索或者子宫圆韧带穿过，给疝的形成提供了通道，此外，老年人因咳喘、便秘、前列腺增生导致的排尿困难等疾病，致使腹压升高，为疝的形成提供了动力，在术后，需要使用沙袋、冰袋、盐袋等对患者的伤口处进行按压。

2、目前，在腹股沟部位对伤口进行包扎时，时常会出现绑带对伤口部位加压程度不够，影响药物与伤口皮肤接触，影响伤口部位的恢复情况，给患者带来一定麻烦的情况，因此，需要对其进行改进。

技术实现思路

1、本发明的目的在于提供一种腹股沟疝切口加压器，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种腹股沟疝切口加压器，包括腰带、腹带、肩带；所述腰带与腹带的顶端连接，腹带的两侧均设置有加压袋，加压袋内置有加压气囊，加压气囊的内侧设置有止血压包；所述加压袋的外侧设置有紧固带，紧固带的一端固定在腹带的底部，另一端固定在肩带的正下方；所述肩带的两端分别固定在腰带的前后两侧，肩带绑缚在肩部，肩带上安装有调节扣；

3、所述止血压包的内侧设置有医用棉片，医用棉片对应手术切口的位置上设置有加压凸块，加压凸块与手术切口处接触；所述腹带中部设置有电热敷包，电热敷包的外层设置有保温隔热层，电热敷包电性连接有蓄电池。

4、作为本发明的一种优选方案，所述腹带对应大腿根部的位置上设置有一体式的加长腿带，加长腿带绑缚在大腿的上部，加长腿带的侧边通过子母魔术贴相互粘接，置物袋位于加长腿带上。

5、作为本发明的一种优选方案，所述腹带设置在腰带的前侧，腹带连接有臀带，腹带与臀带的两侧均通过子母魔术贴相互粘接。

6、作为本发明的一种优选方案，所述腹带两侧的加压气囊通过分支气管连接有泵管，泵管连接有气泵，气泵连接有无线控制器，加压气囊与止血压包之间安装有压力传感器，压力传感器与无线控制器连接。

7、作为本发明的一种优选方案，所述蓄电池与气泵电性连接，并固定在控制盒内，气泵、控制盒放置在置物袋内。

8、作为本发明的一种优选方案，所述肩带的端部安装有相互配合使用的子母摁扣，腰带的两侧开设有供肩带穿入的穿孔，肩带穿过穿孔后，通过子母摁扣相互扣接固定在腰带上。

9、作为本发明的一种优选方案，所述所述止血压包用于内置冰袋或盐袋或沙袋或药包，止血压包的内侧设置有防水粘接片，医用棉片粘接在防水粘接片上。

10、作为本发明的一种优选方案，所述医用棉片包括粘接面、棉布面，粘接面上设置有用于与防水粘接片连接的粘贴层，粘接面的另一侧缝制在棉布面上，粘接面与棉布面之间填充有止血棉纱，止血棉纱填充后凸起部分形成加压凸块。

11、作为本发明的一种优选方案，所述紧固带的底端连接有多个斜拉带，斜拉带的底端固定在止血压包的下方，斜拉带压紧覆盖在止血压包的上方，紧固带的顶端扣接在腰带上。

12、作为本发明的一种优选方案，所述保温隔热层的内部设置有温度传感器，蓄电池、温度传感器均与无线控制器连接。

13、与现有技术相比，本发明的有益效果是：

14、1、本发明提供的一种腹股沟疝切口加压器，本方案针对现有的切口加压器存在的加压部位容易出现松动的技术问题，在腹带上增设有加压气囊，在加压气囊的内侧设置有止血压包，在止血压包上增设有紧固带，使其能够对病人的手术切口处达到长期、稳定加压的目的。

15、2、本发明提供的一种腹股沟疝切口加压器，本方案在加压气囊与止血压包之间设置有压力传感器，使其能够实时监测切口加压部位的加压的压力值变化情况，及时对其进行处理，进一步防止出现松动的情况。

16、3、本发明提供的一种腹股沟疝切口加压器，本方案还在腰带上增设有肩带，肩带可拆卸式的安装在腰带上，使其能够通过肩带来对该加压器起到有效的提拉的作用，提高该加压器的切口加压效果。

17、4、本发明提供的一种腹股沟疝切口加压器，本方案还在加压器上增设有电热敷包，使其能够在低温环境下，通过电热敷包对使用者起到保暖的作用，促进使用者的血液循环，提高辅助治疗效果。

技术特征：

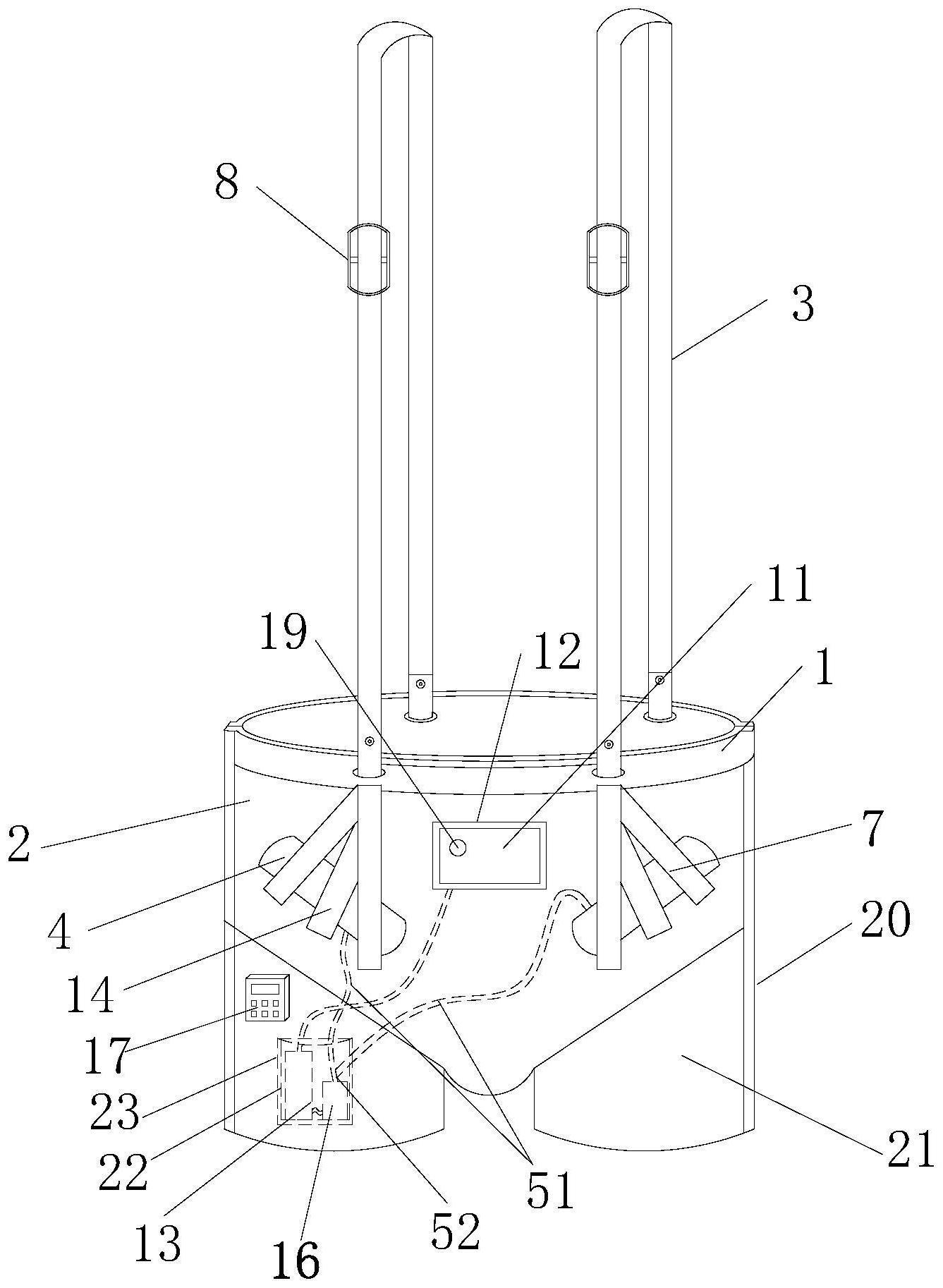

1.一种腹股沟疝切口加压器，其特征在于：包括腰带(1)、腹带(2)、肩带(3)；所述腰带(1)与腹带(2)的顶端连接，腹带(2)的两侧均设置有加压袋(4)，加压袋(4)内置有加压气囊(5)，加压气囊(5)的内侧设置有止血压包(6)；所述加压袋(4)的外侧设置有紧固带(7)，紧固带(7)的一端固定在腹带(2)的底部，另一端固定在肩带(3)的正下方；所述肩带(3)的两端分别固定在腰带(1)的前后两侧，肩带(3)绑缚在肩部，肩带(3)上安装有调节扣(8)；

2.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述腹带(2)对应大腿根部的位置上设置有一体式的加长腿带(21)，加长腿带(21)绑缚在大腿的上部，加长腿带(21)的侧边通过子母魔术贴相互粘接，置物袋(23)位于加长腿带(21)上。

3.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述腹带(2)设置在腰带(1)的前侧，腹带(2)连接有臀带(20)，腹带(2)与臀带(20)的两侧均通过子母魔术贴相互粘接。

4.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述腹带(2)两侧的加压气囊(5)通过分支气管(51)连接有泵管(52)，泵管(52)连接有气泵(16)，气泵(16)连接有无线控制器(17)，加压气囊(5)与止血压包(6)之间安装有压力传感器(18)，压力传感器(18)与无线控制器(17)连接。

5.根据权利要求4所述的一种腹股沟疝切口加压器，其特征在于：所述气泵(16)与蓄电池(13)电性连接，并固定在控制盒(22)内，气泵(16)、控制盒(22)放置在置物袋(23)内。

6.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述肩带(3)的端部安装有相互配合使用的子母摁扣，腰带(1)的两侧开设有供肩带(3)穿入的穿孔，肩带(3)穿过穿孔后，通过子母摁扣相互扣接固定在腰带(1)上。

7.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述所述止血压包(6)用于内置冰袋或盐袋或沙袋或药包，止血压包(6)的内侧设置有防水粘接片(15)，医用棉片(9)粘接在防水粘接片(15)上。

8.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述医用棉片(9)包括粘接面(91)、棉布面(92)，粘接面(91)上设置有用于与防水粘接片(15)连接的粘贴层(93)，粘接面(91)的另一侧缝制在棉布面(92)上，粘接面(91)与棉布面(92)之间填充有止血棉纱，止血棉纱填充后凸起部分形成加压凸块(10)。

9.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述紧固带(7)的底端连接有多个斜拉带(14)，斜拉带(14)的底端固定在止血压包(6)的下方，斜拉带(14)压紧覆盖在止血压包(6)的上方，紧固带(7)的顶端扣接在腰带(1)上。

10.根据权利要求1所述的一种腹股沟疝切口加压器，其特征在于：所述保温隔热层(12)的内部设置有温度传感器(19)，蓄电池(13)、温度传感器(19)均与无线控制器(17)连接。

技术总结
本发明涉及医疗器械技术领域，具体公开了一种腹股沟疝切口加压器，包括腰带、腹带、肩带；所述腰带与腹带的顶端连接，腹带的两侧均设置有加压袋，加压袋内置有加压气囊，加压气囊的内侧设置有止血压包；所述加压袋的外侧设置有紧固带；所述止血压包的内侧设置有医用棉片，医用棉片对应手术切口的位置上设置有加压凸块，腹带上设置有电热敷包。本方案在腹带上增设有加压气囊，在加压气囊上设置有止血压包，在止血压包上增设有紧固带，使其能够对病人的手术切口处达到长期、稳定加压的目的。本方案还在腰带上增设有肩带，使其能够通过肩带来对该加压器起到提拉的作用，提高加压效果。在加压器上增设的电热敷包能够对使用者起到保暖的作用。

技术研发人员：金齐敏,史伟,周明
受保护的技术使用者：上海市徐汇区大华医院
技术研发日：
技术公布日：2024/1/11
