一种picc专用移动式换药辅助装置

本发明涉及一种换药辅助装置，特别涉及一种picc专用移动式换药辅助装置。

背景技术：

1、目前，picc导管(经外周穿刺中心静脉导管)以减少患者反复穿刺痛苦、留置时间长等优势被广大患者所接受。为保持导管的通畅和正常使用，防止管道堵塞和感染并发症的发生，患者必须每周到医院进行导管换药一至两次，医护人员在对患者进行picc换药时通常需要使用相应的换药辅助装置。

2、目前picc专用移动式换药辅助装置在使用时，还存在一些缺陷和不足，具体需要改进的地方如下：

3、1、现有picc专用移动式换药辅助装置在使用时不便于对患者的手臂进行支撑提供换药平台，现有装置在使用时大都是将患者手臂悬空或者直接放置在药品推车的平面上，从而在换药过程中增加了患者手臂的不适感并且影响医护人员的换药操作；

4、2、现有picc专用移动式换药辅助装置在使用过程中不能对卧床病人提供干净无菌的工作平台，从而在对卧床病人进行换药操作时大都是直接在床面上操作，进而容易导致患者在换药过程中受床面病菌的感染；

5、3、现有picc专用移动式换药辅助装置大都不具备消毒功能，在使用前后只能依靠医护人员手动消毒，从而增加了医护人员的工作量，并且降低了消毒效率；

6、4、现有picc专用移动式换药辅助装置在使用时不能对换药过程中使用到的药品及辅助器械进行存储，从而在换药过程中需要医护人员单独携带存储装置，进一步增加了医护人员的工作量并且携带过多物品不便于医护人员行走降低了医护人员的工作效率；

7、5、现有picc专用移动式换药辅助装置在使用过程中不能对装置本身进行限位固定，从而导致现有装置在使用过程中容易滑动影响医护人员的操作。

技术实现思路

1、本发明的目的在于提供一种picc专用移动式换药辅助装置，以解决上述背景技术中提出的问题。

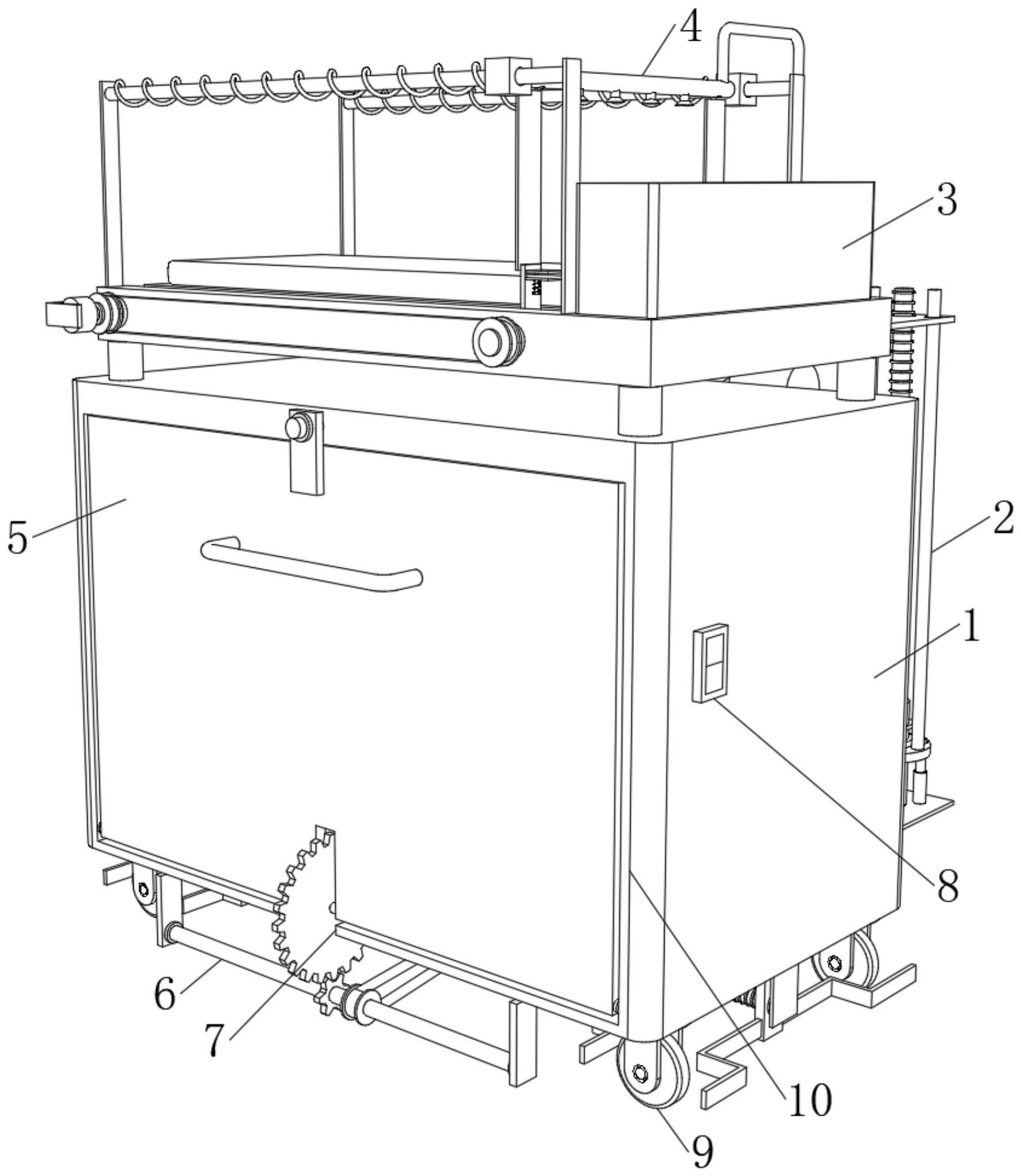

2、为实现上述目的，本发明提供如下技术方案：一种picc专用移动式换药辅助装置，包括安装箱，所述安装箱后侧面设置有调节机构及消毒机构，所述调节机构及消毒机构均与支撑机构连接，所述支撑机构设置在安装箱上表面上，所述安装箱前表面开设有存储槽，所述存储槽内设置有存储机构，所述存储机构与限位机构传动连接，所述限位机构设置在安装箱的底面，所述安装箱的底面四角处均固定连接有万向轮，所述安装箱的右侧面固定连接有控制器。

3、作为本发明的一种优选技术方案，所述调节机构包括固定板一，所述固定板一的前表面与安装箱的后侧面固定连接，所述固定板一的上表面与支撑杆的底端固定连接，所述支撑杆外表面通过滚动轴承与转动环的内侧面活动连接，所述转动环上圆周分布开设有四个套孔二，其中一个所述套孔二内与电动推杆的上端活动连接，所述电动推杆的底端与固定板一的上表面固定连接，所述支撑杆的上端与固定板三的底面固定连接，所述固定板三的上表面与电机一的底面固定连接，所述电动推杆及电机一的输入端均与控制器的输出端电连接。

4、作为本发明的一种优选技术方案，所述电机一的输出轴与螺杆的底端固定连接，所述螺杆的上端螺纹连接在螺纹孔一内，所述螺纹孔一开设在固定板二中部，所述固定板二的左右两侧均开设有套孔一，两个所述套孔一内分别与两个滑杆一的上端滑动连接，两个所述滑杆一的底端均固定连接在转动环的上表面上，所述固定板二的前端与支撑机构连接。

5、作为本发明的一种优选技术方案，所述支撑机构包括托板，所述托板的后侧面右侧与调节机构内设置的固定板二的前表面固定连接，所述托板的底面四角分别与四个支撑柱的上端搭接，四个所述支撑柱的底端均与安装箱的上表面固定连接，所述托板的前后侧面通过滚动轴承分别与两个转动轴的两端活动连接，两个所述转动轴均与同一个传送带的内侧面活动连接，所述传送带设置在托板的内部，两个所述传动轴的前端分别与两个皮带轮一固定连接，两个所述皮带轮一之间通过皮带传动连接，左侧所述传动轴的前端与电机二的输出轴固定连接，所述电机二前侧面与安装座的内侧面固定连接，所述安装座的后端与托板的前表面固定连接。

6、作为本发明的一种优选技术方案，所述传送带的外表面与两个转动板的底端固定连接，两个所述转动板的上端分别穿过两个通槽一并延伸至托板的上方，两个所述通槽一均开设在托板的侧面并且将托板的上、左及下表面与托板的内侧面贯穿连通，两个所述转动板的右侧面分别与两个下夹板的左侧面固定连接，两个所述下夹板内开设有套孔三，每个所述套孔三内均套接有连接杆，所述连接杆的上端与上夹板的底面固定连接，所述连接杆的下侧套接有弹簧一，所述弹簧一的两端分别与下夹板的底面及连接杆的底端固定连接，所述上夹板与下夹板的相对面分别与垫巾的上下表面搭接，所述垫巾穿过通槽二并与收卷辊活动连接，所述通槽二开设在放置箱的左侧面，所述放置箱的底面与托板的上表面固定连接，所述收卷辊的两端通过滚动轴承分别与放置箱的前后内侧面活动连接，所述放置箱的上侧内侧面与紫外线灯固定连接，所述紫外线灯及电机二的输入端均与控制器的输出端电连接。

7、作为本发明的一种优选技术方案，所述消毒机构包括四个固定板四，四个所述固定板四的底面均与支撑机构内设置的托板的上表面固定连接，四个所述固定板四两两一组并分别与两个滑杆二两端固定连接，两个所述滑杆二分别套接在两个滑套内，两个所述滑杆二上均套接有弹簧二，两个所述弹簧二的左端分别固定连接在左侧两个固定板四的右侧面上，两个所述弹簧二的右端分别固定连接在两个滑套的左侧面上，两个所述滑套的相对面分别与两个拉板的相反面上端固定连接，两个所述拉板的右侧面下端分别与支撑机构内设置的两个转动板的左侧面上端搭接。

8、作为本发明的一种优选技术方案，两个所述滑套的相对面分别与喷管的两端固定连接，所述喷管的底端设置有多个雾化喷头，所述喷管的上端后侧与伸缩软管的上端固定连接，所述伸缩软管的底端与水泵的出水管固定连接，所述水泵的外表面与储液箱的上表面固定连接，所述储液箱的前表面与安装箱的后侧面固定连接，所述水泵的吸水管穿过储液箱的上表面并延伸至其内部，所述水泵的输入端与控制器的输出端电连接。

9、作为本发明的一种优选技术方案，所述存储机构包括挡板，所述挡板的底端与连接轴一固定连接，所述连接轴一的左右两端通过滚动轴承分别与存储槽的左右侧面前端活动连接，所述连接轴一的中部与齿轮一固定连接，所述齿轮一设置在通槽三及通槽五内，所述通槽三开设在挡板的底端，所述通槽五开设在安装箱的底面前端，所述挡板的前表面设置有拉手，所述挡板的前表面上侧与限位板的后侧面搭接，所述限位板的上端通过滚动轴承与固定轴的前端活动连接，所述固定轴的后端与安装箱的前表面固定连接，所述挡板的后侧面左右两侧上端分别与两个绳索的上端固定连接。

10、作为本发明的一种优选技术方案，每个所述绳索的后端分别穿过一个滑轮二及一个滑轮一并且与连接板的前表面固定连接，两个所述滑轮二的上端均与存储槽的上侧内侧面固定连接，两个所述滑轮一的相反面分别与两个固定杆的相对端固定连接，两个所述固定杆的相反端分别与存储槽的左右内侧面固定连接，每个所述连接板的侧面均与三个滑块的一端固定连接，六个所述滑块分别滑动连接在六个通槽四内，六个所述通槽四三三一组并分别开设在两个立板的相反面上，六个所述滑块另一端分别与六个滑动板的侧面固定连接，六个所述滑动板三三一组并分别与三个存储盘的左右侧面固定连接，六个所述滑动板分别滑动连接在六个滑槽内，六个所述滑槽三三一组并分别开设在两个立板的相对面上且滑槽的前端与立板的前表面贯穿连通。

11、作为本发明的一种优选技术方案，所述限位机构包括两个支撑板一，两个所述支撑板一的上表面均与安装箱的底面固定连接，两个所述支撑板一的相对面通过滚动轴承分别与连接轴二的两端活动连接，所述连接轴二的中部与齿轮二及皮带轮二固定连接，所述齿轮二与存储机构中设置的齿轮一啮合连接，所述皮带轮二通过皮带与皮带轮三传动连接，所述皮带轮三固定连接在连接轴三上，所述连接轴三的两端分别与两个丝杠的相对端固定连接，两个所述丝杠的两端光轴通过滚动轴承分别活动连接在四个支撑板三上，四个所述支撑板三的上端均与安装箱的底面固定连接，每个所述丝杠上均开设有两段螺旋方向相反的螺纹，每个所述丝杠上的两段螺纹分别螺纹连接在两个螺纹孔二内，四个所述螺纹孔二分别开设在四个支撑板二下端，四个所述支撑板二的上端均开设有通孔，四个所述通孔两两一组并分别滑动连接在两个滑杆三上，两个所述滑杆三的两端分别固定连接在四个支撑板三上，每个所述支撑板二的前后侧面均与一个稳固板的一端固定连接，八个所述稳固板两两一组且每组内的两个稳固板分别设置在一个万向轮的左右两侧。

12、与现有技术相比，本发明的有益效果是：

13、1、本发明通过设置支撑机构与安装箱连接，在使用本装置辅助医护人员对患者进行换药操作时，医护人员可以先利用多个万向轮将装置整体移动至患者旁边，然后医护人员拉动上夹板向上移动对弹簧一进行拉伸，并且拉动垫巾的一端移动至与下夹板接触，此时缓慢松开上夹板利用弹簧一拉力拉动上夹板向下移动对垫巾一端进行夹持，然后医护人员通过控制器控制电机二正转利用两个皮带轮一的传动带动传动轴及传送带逆时针转动，此时传送带通过转动板、上夹板及下夹板拉动垫巾的左端向左移动带动收卷辊转动，从而将垫巾铺设在海绵垫上，当转动板带动垫巾左端转动至托板的左侧时停止电机二工作，然后医护人员指导患者将手臂放置在垫巾上，进而利用无菌的垫巾对海绵垫进行覆盖为换药操作提供无菌工作平台，进而提高患者在换药过程中手臂的舒适度以及降低了换药过程中的感染风险。

14、2、本发明通过设置调节机构与安装箱及支撑机构连接，在需要使用本装置辅助医护人员对卧床病人进行换药操作时，医护人员可以通过控制器控制电动推杆收缩使电动推杆上端脱离套孔二，然后医护人员控制电机一工作带动螺杆转动，螺杆转动时通过螺纹孔一、套孔一及滑杆一带动转动环与固定板二一同转动，固定板二转动时带动托板转动对托板的位置进行调整，当托板转动一百八十度时停止电机一工作并且控制电动推杆伸长与相应位置的套孔二连接，此时托板转动至安装箱一侧，然后使用者重新控制电机一工作，此时电动推杆与套孔二连接对转动环的转动进行限制，此时利用螺杆与螺纹孔一的连接带动固定板二及托板沿滑杆一向下移动，当托板的底面移动至床面接触时停止电机一工作，从而利用调节机构对托板的位置进行调整对卧床病人提供换药工作平台，进一步增加了本装置的功能性。

15、3、本发明通过设置消毒机构与安装箱及支撑机构连接，在利用电机二对垫巾进行铺设时，使用者通过控制器控制水泵工作将储液箱内的消毒液经伸缩软管输入喷管内，并且经喷管雾化后将消毒液喷洒在海绵垫及托板表面进行消毒，同时在传送带带动转动板向左移动的同时，转动板与拉板接触时拉动滑套及喷管向左移动对弹簧二进行挤压，从而利用喷管的移动对海绵垫及托板全面进行消毒，并且在转动板转动至传送带弯折处向下转动时转动板脱离拉板利用弹簧二弹力推动滑套与喷管向右移动恢复原位，从而在使用支撑机构为换药提供操作平台之前对托板与海绵垫全面消毒，进而避免在存放装置过程中托板与海绵垫受到污染在换药过程中病菌透过垫巾对患者的伤口处造成感染，并且不需要医护人员手动对支撑机构进行消毒减少了医护人员的工作量，同时将消毒机构与支撑机构联动，在控制支撑机构运行的同时带动消毒机构同步运行，从而减少了本装置的操作步骤提高了本装置操作的便捷性。

16、4、本发明通过设置存储机构与安装箱连接，在使用本装置时，使用者可以拉动限位板转动使限位板偏离挡板，然后使用者可以通过拉手拉动挡板沿连接轴一向下转动将存储槽打开，在拉动挡板向下转动的同时通过绳索拉动滑块、滑动板及存储盘向前移动从存储槽中伸出，从而便于使用者利用多个存储盘对换药药品及相关器械进行存储，并且在拉动挡板转动将存储槽打开的同时便可将存储盘一同拉出，从而不需使用者再单独拉动存储盘移动，进而进一步提高了本装置操作的便捷性简化了操作步骤。

17、5、本发明通过设置限位机构与安装箱连接，并且将限位机构与存储机构传动连接，在使用本装置进行换药操作时使用者拉动挡板转动将存储机构内的药品取出，挡板转动的同时通过齿轮一、齿轮二、连接轴二、皮带轮二、皮带轮三及连接轴三带动丝杠正转，丝杠正转时通过与螺纹孔二的连接带动同一个丝杠上的两个支撑板三相互靠近，此时支撑板三带动万向轮两侧的稳固板均向万向轮靠近，当挡板向前转动九十度时万向轮两侧的稳固板均与万向轮轮体紧密接触，从而利用稳固板对万向轮进行夹持固定避免在换药过程中万向轮滚动使装置整体移动影响换药操作，并且将限位机构与存储机构联动，在换药操作开始之前医护人员将药品取出的同时便完成了对装置整体的固定，进而不需医护人员单独操作限位机构进一步提高了本装置操作的便捷性。
