电动跑步机的制作方法

本发明电动跑步机属于跑步机安全技术领域，具体涉及一种通过压力传感器控制跑步机转速。

背景技术：

电动跑步机是一种辅助人们跑步、散步的健身器材，现有的电动跑步机一般均设有一个操作面板，在操作面板上设有多个窗口，可以分别显示运动者的跑步速度、时间、心率等。同时，操作面板上往往还设有加速和减速按钮，供运动者根据体能调整速度选择使用。然而，无论是加速还是减速按钮，都存在一个问题，即，这些按钮都需要运动者手动调节，对有视力障碍或者高速运动者来说，这种手动操作就显得极不方便，有时甚至会引发危险。同时，运动者在跑步或步行时视线朝前看，并不容易发现自己运动落脚点已接近跑步板尾端，从而易造成因速度降低在跑步板上跌落的危险。

因此，本领域需要一种能够保护运动者安全，自动调节运动速度的电动跑步机，其能够根据运动者的跑步位置来判断其跑步节奏，并相应地进行速度调节及安全提示，而不需要运动者手动操作，从而防止运动者因手动操作或体力降低从跑步板上滑落而带来的相关风险。

技术实现要素：

本发明旨在解决上述问题。具体而言，本发明旨在解决现有电动跑步机无法自动调速预防运动者滑落的问题。为此，本发明提供一种电动跑步机，该电动跑步机包括主框架、电动机、驱动辊、从动辊、跑步板、跑步带、操作板和自动调速装置。该主框架包括立柱和水平支架，电动机与驱动辊设置在水平支架靠近立柱的一端，电动机与驱动辊相连并为跑步机提供动力，从动辊设置在水平支架的另一端，跑步板在驱动辊与从动辊之间延伸并且介于水平支架的两根侧轨之间，跑步带缠绕在驱动辊和从动辊上，并铺设在跑步板上，操作台设置在立柱的上方，该自动调速装置的特征在于包括：两个压力感应器，一前一后分别设置在跑步板靠近从动辊的一端，其用于感应运动者在跑步板上的位置；以及电动机转速控制器，其与所述跑步机压力感应器和电动机连通，用于根据相应压力感应器信号来控制所述电动机转速；同时在操作台设置有灯光报警器和声音报警器，其也与所述的压力感应器连通，用于根据相应的压力感应器信号来发出灯光及声音报警，提示运动者及时调整跑步速度，从来调整在跑步板上的位置，以防滑落。

在采用本发明的技术方案的情况下，当运动者在跑步机上跑步或行走时，当其因体力下降导致跑步或行走速度降低时，运动者的跑步或行走速度将低于跑步带的运行速度，运动者的落脚点将向运动方向的反方向移动，位于跑步板的末尾附近并且接触到压力感应器1，压力感应器1受到运动者落脚压力后，通过信号控制转速控制器来降低电动机的运转速度，从而使得跑步带的速度降低，同时操作台的报警指示灯与蜂鸣器一起工作，发出跌落光声报警信号。在正常情况下，运动者在上述跑步带速度降低后，能及时赶上跑步带速度，并能够重新对操作台进行控制操作，取消报警、调整运动速度或者结束跑步运动。反之，如果运动者在上述跑步带速度降低后，还不能及时赶上，落脚点继续往后移动，此时将会接触到压力感应器2，压力感应器2受到落脚压力后通过信号控制转速控制器来快速降低电动机转速，从而使得跑步带的速度在短时间内降低到零并停止，报警指示灯与蜂鸣器在此期间保持工作，发出跌落光声报警信号。

在上述电动跑步机的优选实施方式中，所述的压力感应器为条状，长度与跑步板宽度相同，水平置于跑步板表面，垂直于跑步带运动方向，使得运动者在跑步时无论立于跑步带左右任一位置时，当跑步速度降低，身体向运动反方向移动时都能接触到压力感应器，从而使得跑步带速度降低，保证运动者安全。

附图说明

图1是本发明的电动跑步机的侧面示意图。

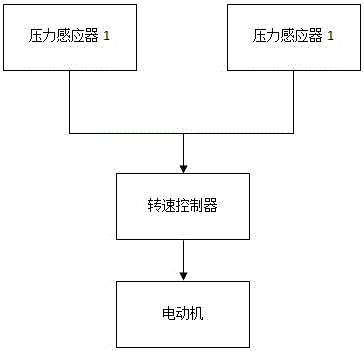

图2是本发明的电动跑步机的调速控制示意图。

具体实施方式

下面参考附图对发明的优选实施方式作出详细描述，当运动者在跑步机上跑步或行走时，其身体落脚点一般在跑步板的中间位置前后徘徊，当其体力下降导致跑步或行走速度降低时，运动者的跑步或行走速度将低于跑步带的运行速度，运动者的落脚点将向运动方向的反方向移动，位于跑步板的末尾附近，而此时，，并且接触到压力感应器1，压力感应器1受到运动者落脚压力后，通过信号控制转速控制器来降低电动机的运转速度，从而使得跑步带的速度降低，同时操作台的报警指示灯与蜂鸣器一起工作，发出跌落光声报警信号。在正常情况下，运动者在上述跑步带速度降低后，能及时赶上跑步带速度，并能够重新对操作台进行控制操作，取消报警、调整运动速度或者结束跑步运动。反之，如果运动者在上述跑步带速度降低后，还不能及时赶上，落脚点继续往后移动，此时将会接触到压力感应器2，压力感应器2受到落脚压力后通过信号控制转速控制器来快速降低电动机转速，从而使得跑步带的速度在短时间内降低到零并停止，报警指示灯与蜂鸣器在此期间保持工作，发出跌落光声报警信号，最大程度的降低运动者在跑步机上的跌落风险。

上述优选实施方式本质上仅仅是示例性的，并非旨在限制本发明其应用和用途。应当指出的是，尽管该优选实施方式披露了本发明的各种具体参数和细节，但是本领域技术人员容易理解的是，本发明的保护范围不限于这些参数和细节，在不偏离本发明的基本原理的情况下，本领域技术人员能够对这些参数和细节做出修改或等同替换，修改或替换后的实施方案也将落入本发明的保护范围之内。
