基于机器视觉的军棋裁判装置的制作方法

技术特征：

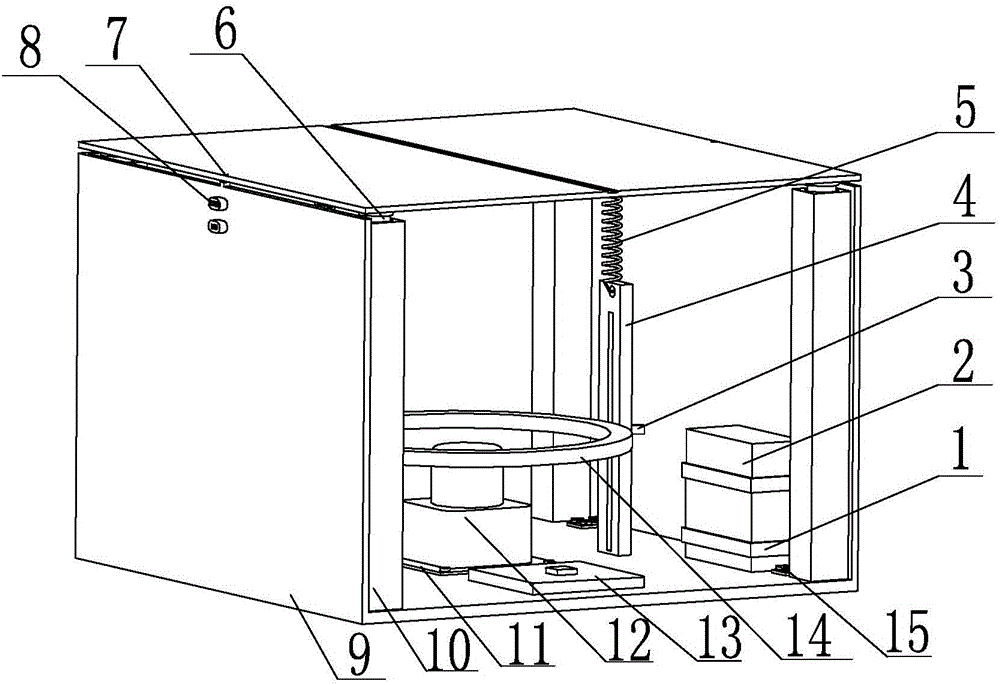

1.基于机器视觉的军棋裁判装置，包括：抱箍(1)、电源(2)、调节旋钮(3)、横杆(4)、弹簧(5)、电阻式压力传感器(6)、指示灯(7)、按钮(8)、盖板(9)、支撑杆(10)、连接板(11)、CCD相机(12)、主控板(13)、光源(14)、角铁(15)、透明玻璃板(16)和分界槽(17)，其特征在于：所述的盖板(9)有下盖板和侧盖板，所述的盖板(9)间通过角铁(15)相连接，所述的支撑杆(10)通过螺栓与盖板(9)相连接，所述的支撑杆(10)上端设置有圆孔，所述的电阻式压力传感器(6)固定在所述支撑杆(10)上端设置的圆孔中，所述的透明玻璃板(16)中间开有分界槽(17)，两边对称的开有两个通孔，所述的分界槽(17)将所述的透明玻璃板(16)分成两个区间，军棋(18)背盖朝上分别放置在所述透明玻璃板的两个区间上，所述的指示灯(7)上端穿过透明玻璃板(16)上设置的通孔，所述的指示灯(7)下端固定在盖板(9)上，所述的盖板(9)上设置有按钮(8)；所述的抱箍(1)通过螺钉将所述的电源(2)固定在所述的盖板(9)上，所述的横杆(4)中间开有通槽，横杆(4)上部开有通孔，所述的调节旋钮(3)通过所述横杆(4)中间的通槽与所述的光源(14)相连接，所述的调节旋钮(3)用于调节所述光源(14)的上下，所述的弹簧(5)下端与所述横杆(4)上部的通孔相连接，所述的弹簧(5)上端与透明玻璃板(16)相连接，所述的CCD相机(12)通过连接板(11)与所述盖板(9)中的下盖板相连接，所述的CCD相机(12)位于所述的光源(14)的正下方，所述的主控板(13)与所述的盖板(9)中的下盖板相连接，所述的按钮(8)包括START按钮和END按钮。
