一种四轮菱形排列的运动滑板的制作方法

本实用新型涉及运动休闲设备技术领域，尤其涉及一种四轮菱形排列的运动滑板。

背景技术：

滑板项目可谓是极限运动历史的鼻祖，许多的极限运动项目均由滑板项目延伸而来。20世纪50年代末60年代初由冲浪运动演变而成的滑板运动，在而今已成为地球上最“酷”的运动。滑板的技巧主要包括：在滑杆上、在U台上、带板起跳，这些技术可说是除了翻板之外最重要的滑板动作。以滑行主的滑板运动是崇尚自由的运动方式，同时也能体会到与超重力的感受，会给滑行者带来成功和创造的喜悦感。滑板运动是与才传统的体育项目有着明显的区别，不拘泥于单一形式，需要板手发挥自己的想象力，在运动的过程中发挥自己的灵感，发挥潜力，注重身心的自由。滑板运动是一种富有很好的心理极限，同时也有极大的自我挑战性，视觉上的刺激性，还有高科技的渗入性。我们可以再找个繁华的都市寻找回归自然，融入自然，突破自我。而随着科技的智能化和环保化，很多产品不仅趋向于智能轻便，也趋向于节能环保，现在市场上的运动滑板多数是在前板和后板分别设置两个滑轮用来增加使用时的平稳度，但这样设置一方面使用者操控两个滑轮调节运动方向的难度系数偏大，智能化程度低，另一方面在滑行过程中，一旦其中的一个轮子损坏，整个滑板就失去了平衡，无法正常滑动，不灵活可靠。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种四轮菱形排列的运动滑板。

为了实现上述目的，本实用新型采用了如下技术方案：

一种四轮菱形排列的运动滑板，包括滑板本体，所述滑板本体的一侧为前板，所述滑板本体的另一侧为后板，所述滑板本体顶端的中间位置设有第一凹槽，所述第一凹槽的两侧均设有太阳能电板，且太阳能电板分别位于前板和后板内，所述滑板本体内设有充电装置，所述充电装置的一侧设有蓄电池，所述滑板本体的底端连接有支撑架，所述支撑架的底端设有第二凹槽，所述第二凹槽的一侧设有转动电机，所述转动电机分别与充电装置和蓄电池连接，所述第二凹槽两侧的内壁之间固定连接有转动轴，所述转动轴与转动电机的输出轴连接，所述转动轴上垂直连接有滚轮。

优选的，所述前板为弧形结构，所述前板上设有开关按钮，且开关按钮与转动电机连接。

优选的，所述后板向上度-度折叠设置。

优选的，所述支撑架为四个，且呈菱形结构等距离排列于滑板本体的底端。

优选的，所述滑板本体与支撑架之间设有缓冲装置，所述缓冲装置包括有缓冲板和弹簧柱，且弹簧柱位于缓冲板之间。

本实用新型中，设计合理，操作方便，智能化程度高，利用滚轮菱形排列，不仅增加了滑板本体的自由灵活度和可靠度，还能保证在其中一个滚轮无法工作时滑板本体的正常滑行；利用户外太阳能转换成电能，对蓄电池充电，一方面节能环保，另一方面在使用者滑行疲累时通过转动电机驱动转动轴带动滚轮滚动，以及缓冲装置的设置增加了使用者的舒适度和滑板本体的使用寿命。

附图说明

图1为本实用新型提出的一种四轮菱形排列的运动滑板的侧视结构示意图；

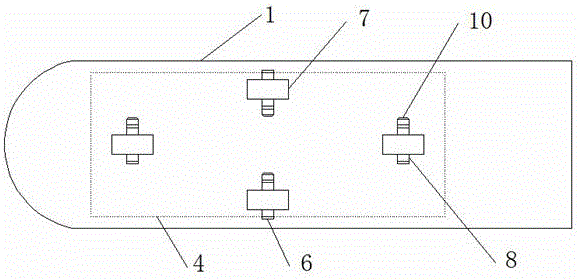

图2为本实用新型提出的一种四轮菱形排列的运动滑板的仰视结构示意图。

图中：1滑板本体、2太阳能电板、3充电装置、4第一凹槽、5蓄电池、6支撑架、7滚轮、8转动轴、9第二凹槽、10转动电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种四轮菱形排列的运动滑板，包括滑板本体1，滑板本体1的一侧为前板，滑板本体1的另一侧为后板，滑板本体1顶端的中间位置设有第一凹槽4，第一凹槽4的两侧均设有太阳能电板2，且太阳能电板2分别位于前板和后板内，滑板本体1内设有充电装置3，充电装置3的一侧设有蓄电池5，滑板本体1的底端连接有支撑架6，支撑架6的底端设有第二凹槽9，第二凹槽9的一侧设有转动电机10，转动电机10分别与充电装置3和蓄电池5连接，第二凹槽9两侧的内壁之间固定连接有转动轴8，转动轴8与转动电机10的输出轴连接，转动轴8上垂直连接有滚轮7。本实用新型中，设计合理，操作方便，智能化程度高，利用滚轮7菱形排列，不仅增加了滑板本体1的自由灵活度和可靠度，还能保证在其中一个滚轮7无法工作时滑板本体1的正常滑行；利用户外太阳能转换成电能，对蓄电池5充电，一方面节能环保，另一方面在使用者滑行疲累时通过转动电机10驱动转动轴8带动滚轮7滚动，以及缓冲装置的设置增加了使用者的舒适度和滑板本体1的使用寿命。

前板为弧形结构，前板上设有开关按钮，且开关按钮与转动电机10连接，后板向上15度-30度折叠设置，支撑架6为四个，且呈菱形结构等距离排列于滑板本体1的底端，滑板本体1与支撑架6之间设有缓冲装置，缓冲装置包括有缓冲板和弹簧柱，且弹簧柱位于缓冲板之间。本实用新型中，设计合理，操作方便，智能化程度高，利用滚轮7菱形排列，不仅增加了滑板本体1的自由灵活度和可靠度，还能保证在其中一个滚轮7无法工作时滑板本体1的正常滑行；利用户外太阳能转换成电能，对蓄电池5充电，一方面节能环保，另一方面在使用者滑行疲累时通过转动电机10驱动转动轴8带动滚轮7滚动，以及缓冲装置的设置增加了使用者的舒适度和滑板本体1的使用寿命。

工作原理：使用时，太阳能电板2利用户外太阳能转换成电能，对蓄电池5充电，通过转动电机10驱动转动轴8带动滚轮7滚动，使用者滑行疲累时用脚轻踩开关按钮，即可自由滑行，另外缓冲装置的设置增加了使用者的舒适度和滑板本体1的使用寿命。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
