一种新型多功能棋盘的制作方法

本实用新型涉及棋盘技术领域，具体为一种新型多功能棋盘。

背景技术：

在人们日常生活中，棋类运动是一项老少皆宜深受欢迎的项目，室外健身器材中只是局限一种棋类的游戏，使用起来很不方便，不能满足各人群以及民间多种棋类玩法的需求，棋盘容易磨损，不易维护。

技术实现要素：

本实用新型的目的在于提供一种新型多功能棋盘，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型多功能棋盘，包括底座，所述底座的上端通过第一转轴连接有棋盘本体，所述棋盘本体的内部设有两组平行的主动轴和第一从动轴，所述主动轴和第一从动轴之间的空档上部设有一个第二从动轴，所述主动轴、第一从动轴和第二从动轴的外侧滚动连接有布道，所述主动轴的外侧固定连接有摇杆，所述摇杆的外侧端部安装有手柄，所述棋盘本体的上部表面安装有透明板，所述透明板的上表面安装有象棋槽，所述象棋槽内设有棋子。

优选的，所述底座的外侧通过连接杆连接有第二转轴，第二转轴的上端活动套接有座椅。

优选的，所述底座和第一转轴的连接处设有阻尼套，所述第二转轴和座椅的连接处设有阻尼套。

优选的，所述棋子的下表面设有凸起状的磁铁，磁铁和象棋槽内设有的铁片相吸。

优选的，所述棋盘本体的外侧边缘安装有塑料边框。

优选的，所述透明板为有机玻璃制成。

与现有技术相比，本实用新型的有益效果是：该新型多功能棋盘同时包括了多种棋类的玩法，避免棋牌桌单一枯燥的游戏，适合多种人群多种游戏的娱乐需求。布道棋盘镶嵌在棋盘桌里面，通过旋转变换不同的棋类游戏，座椅能够转动，这样人们在博弈棋艺过程中还能同时对腰部和腿部进行锻炼，减轻长时间坐姿对身体造成的疲劳与损伤。

附图说明

图1为本实用新型的整体结构示意图；

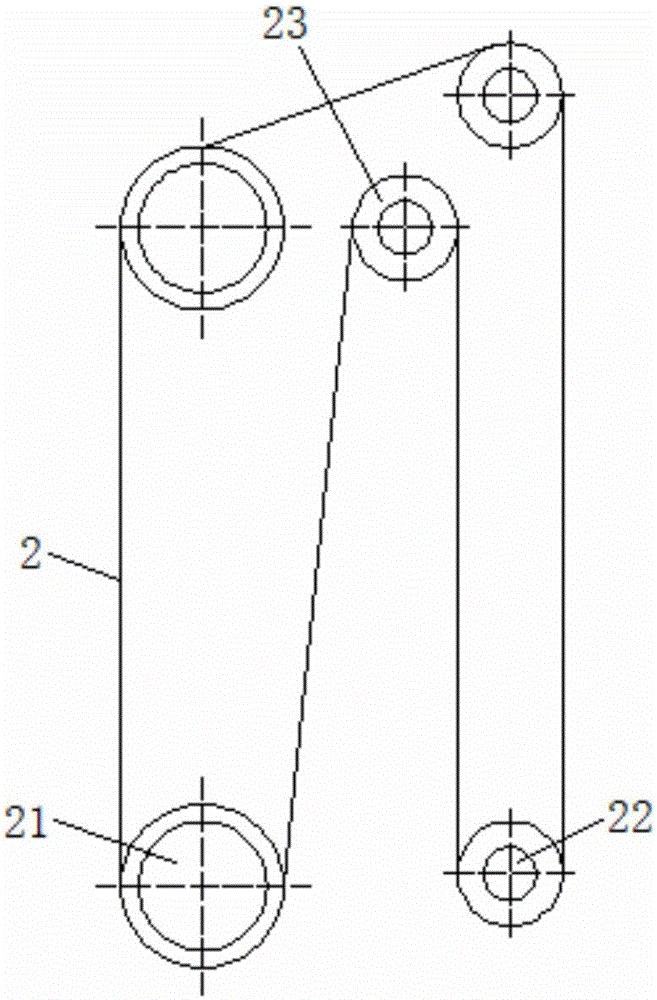

图2为本实用新型布道的结构示意图；

图3为本实用新型棋子的结构示意图。

图中：1棋盘本体、11底座、12第一转轴、2布道、21主动轴、22第一从动轴、23第二从动轴、24摇杆、25手柄、3透明板、4象棋槽、5棋子、51磁铁、6第二转轴、61座椅、7塑料边框。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种新型多功能棋盘，包括底座11，底座11的上端通过第一转轴12连接有棋盘本体1，棋盘本体1的内部设有两组平行的主动轴21和第一从动轴22，主动轴21和第一从动轴22之间的空档上部设有一个第二从动轴23，主动轴21、第一从动轴22和第二从动轴23的外侧滚动连接有布道2，布道2上印有不同玩法的棋格，印刷中国象棋、围棋、国际象棋、五子棋、老虎棋、碗棋、条形棋、捡石子棋、骰子棋、十六格棋、方格纸棋、对号入座棋、滑块棋、轨道式滑块棋、直棋等100余种民间棋类，使用者可以携带不同的棋子5或任意物品，选对应的棋盘进行娱乐，主动轴21的外侧固定连接有摇杆24，摇杆24的外侧端部安装有手柄25，用户转动手柄25即可以带动摇杆24转动，摇杆24转动时，主动轴21配合第一从动轴22和第二从动轴23可以使得布道2滚动，进行不同棋类玩法的切换，棋盘本体1的上部表面安装有透明板3，透明板3为有机玻璃制成，透明板3的上表面安装有象棋槽4，象棋槽4内设有棋子5，棋子5的下表面设有凸起状的磁铁51，磁铁51和象棋槽4内设有的铁片相吸，底座11的外侧通过连接杆连接有第二转轴6，第二转轴6的上端活动套接有座椅61，底座11和第一转轴12的连接处设有阻尼套，棋盘本体1也可以转动，使用起来十分灵活，第二转轴6和座椅61的连接处设有阻尼套，使用者可以通过转动座椅61进行身体锻炼，阻尼套可以使得座椅61自动复原，棋盘本体1的外侧边缘安装有塑料边框7。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
