一种简易自动计数篮球架的制作方法

本实用新型涉及鞋子制作技术领域，尤其涉及一种简易自动计数篮球架。

背景技术：

传统的篮球架，都不能进行自动计数，需要通过人工进行计数。如大学中的一些球赛，或者平常锻炼身体的球场中的常规球赛，这些球赛都不需要专业的计数器进行统计球数，但是要是通过人工进行统计往往会出现错误，而且效率不高。

技术实现要素：

本实用新型的目的是提供一种简易自动计数篮球架, 结构简单，能通过红外传感器进行自动计数，这样提高了客户的体验度。

本实用新型是这样实现的：一种简易自动计数篮球架，包括一底座、两个升降杆、两个支撑杆、一透明的篮板以及一篮筐，所述底座内设置有一MCU，所述两个升降杆垂直设置于所述底座前端表面，且两个升降杆的顶部为能上下移动的活动端；所述支撑杆第一端固定设置于所述升降杆的活动端，所述支撑杆第二端固定设置于所述的篮筐上；所述支撑杆靠近第一端处设置有一凹部，所述篮板的底部陷入所述的凹部，并经螺丝进行旋紧固定；两支撑杆靠近第二端处均设置有一红外传感器，所述底座表面垂直设置有一LED显示屏，两个红外传感器和LED显示屏均与所述MCU连接。

进一步地，所述篮球架还包括一供电电池，所述供电电池与所述MCU连接。

进一步地，所述篮球架还包括一按键电路，所述按键电路与所述MCU连接。

本实用新型的优点在于：本实用新型的升降杆能进行上下升降，这样能根据情况进行调整篮筐的位置，所述升降杆上设置有支撑杆，支撑杆上设有红外传感器，通过红外传感器来捕捉是否有篮球落入篮筐，从而将统计数据传给MCU，MCU将数据通过LED显示屏进行显示；本实用新型能通过红外传感器进行自动计数，这样提高了客户的体验度。

附图说明

图1是本实用新型的侧面结构示意图；

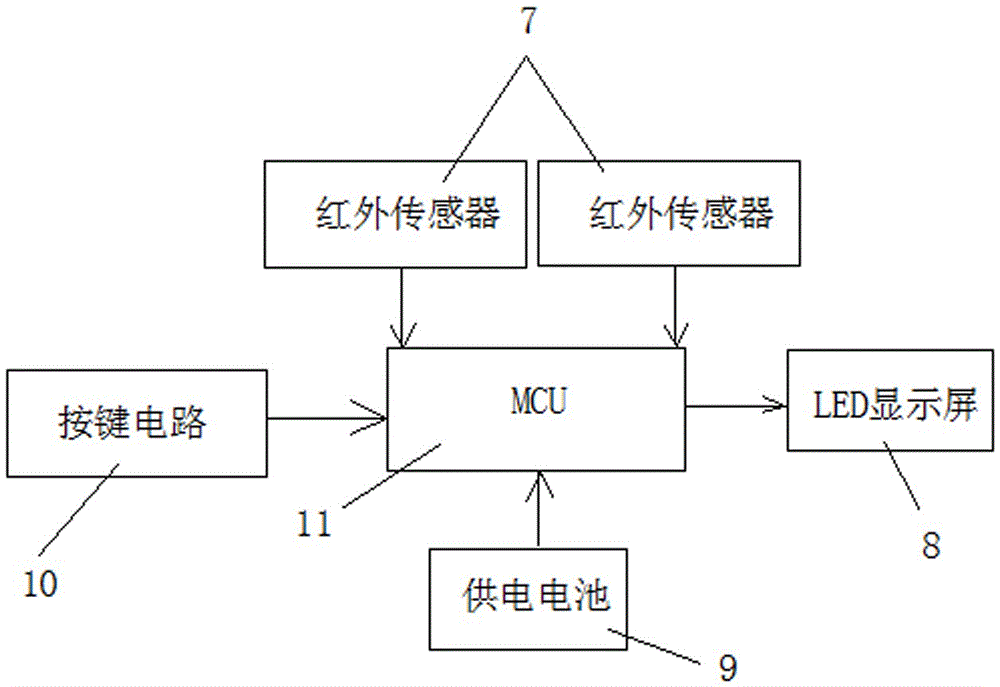

图2是本实用新型的实施例硬件电路原理框图。

具体实施方式

下面结合附图及实施例对本实用新型做进一步说明。

如图1所示，本实用新型一种简易自动计数篮球架，包括一底座1、两个升降杆2、两个支撑杆3、一透明的篮板4以及一篮筐5，所述底座1内设置有一MCU11，所述两个升降杆2垂直设置于所述底座1前端表面，且两个升降杆2的顶部为能上下移动的活动端21；所述支撑杆3第一端固定设置于所述升降杆2的活动端21，所述支撑杆3第二端固定设置于所述的篮筐5上；所述支撑杆3靠近第一端处设置有一凹部31，所述篮板4的底部陷入所述的凹部31，这样篮板4能很好地设置在凹部31中，并经螺丝6进行旋紧固定；两支撑杆3靠近第二端处均设置有一红外传感器7，所述底座1表面垂直设置有一LED显示屏8，两个红外传感器7和LED显示屏8均与所述MCU11连接。

在本实用新型中，所述篮球架还包括一供电电池9，所述供电电池9与所述MCU11连接。通过供电电池9能为篮球架中的MCU11和LED显示屏8提供电源；所述篮球架还包括一按键电路10，所述按键电路10与所述MCU11连接。该按键电路10能对LED显示屏8和MCU11进行控制操作，如进行复位统计等。

总之，本实用新型的升降杆能进行上下升降，这样能根据情况进行调整篮筐的位置，所述升降杆上设置有支撑杆，支撑杆上设有红外传感器，通过红外传感器来捕捉是否有篮球落入篮筐，从而将统计数据传给MCU，MCU将数据通过LED显示屏进行显示；本实用新型能通过红外传感器进行自动计数，这样提高了客户的体验度。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
