一种田径教学防滑式助力踏跳板的制作方法

本实用新型涉及体育工具，具体涉及一种田径教学防滑式助力踏跳板。

背景技术：

随着我国经济社会的不断发展和人民生活水平的提高，大家越来越重视体育锻炼，学校也在国家的大力推动下开始加强学生们的体育锻炼，目前，跳远踏跳用的练习器，踏跳板弹跳力较小，腾空时间短，不能使跳远运动员充分体会到空中技术动作，运动员在练习跳远时很难完成完整的技术动作，不利于跳远运动员水平的发挥和提高，申请号为CN201220607581.1公开了一种跳远踏跳练习器，它由：踏跳板、弹簧、固定夹板、防滑齿、固定螺丝、底板构成，踏跳板插装在固定夹板内，并通过固定螺丝安装在底板上，底板上装有弹簧，底板的两端设有防滑齿，该产品结构简单，设计合理，踏跳板上装在多个弹簧，踏跳板弹跳力大，增大了踏跳时的瞬间反弹力，加大了踏跳角度，运动员可充分体会到踏跳后的技术动作，延长了腾空时间，提高了跳远的距离和动作质量，但是该种跳远踏跳练习器的踏跳板是水平放置，学生在起跳时起跳角度低，学生们在练习时会觉得别扭，跳的也不远，而且弹簧使用时间久了容易出现损坏，使用寿命短。

技术实现要素：

为解决上述问题，本实用新型提供了一种田径教学防滑式助力踏跳板。

为实现上述目的，本实用新型采取的技术方案为：

一种田径教学防滑式助力踏跳板，操作具体如下：包括基板、跳板、助力弹簧I、固定地钉、加强板、拉力筋、控制箱、红外线感应器、播放器、伸缩支架、测量装置和伸缩测量尺，所述基板一端上通过胶水和螺钉连接设置有跳板，所述基板的另一端上通过拉力筋与跳板另一端相连，所述基板上通过螺栓连接设置有加强板，所述加强板的另一端通过螺栓与跳板相连，所述加强板上设置有与跳板相连的助力弹簧II，所述基板上设置有助力弹簧I，所述助力弹簧I顶部与跳板相连，所述基板上设置有凹槽，所述凹槽内设置有控制箱，所述基板一端上方设置有滑道，所述基板通过滑道连接设置有伸缩支架，所述伸缩支架一端上设置有红外线感应器，所述伸缩支架的另一端上设置有播放器和测量装置，所述测量装置内设置有伸缩测量尺，所述红外线感应器和播放器通过信号线分别与控制箱相连，所述控制箱内设置有控制器、无线信号收发装置和蓄电池，所述跳板上设置有塑胶板、太阳能光伏板和起跳板。

作为优选，所述基板底部设置有固定地钉。

作为优选，所述控制箱上设置有显示屏和控制按钮。

作为优选，所述红外线感应器、播放器和太阳能光伏板通过导线分别与蓄电池相连。

本实用新型结构简单，操作方便，通过基板和跳板相互配合设置，在基板和跳板之间设置加强板和助力弹簧，增强了跳板的弹跳高度，在基板底部设置固定地钉可以不让基板移动，另外在基板上设置有控制箱可以进行红外线感应器、播放器的起跳红外感应以及播报功能操作控制，在跳板上设置塑胶板可以增强板上的舒适度，设置太阳能光伏板可以进行充分利用太阳能进行功能，节能环保，设置测量装置进行距离的测量。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图；

图1为本实用新型的结构示意图；

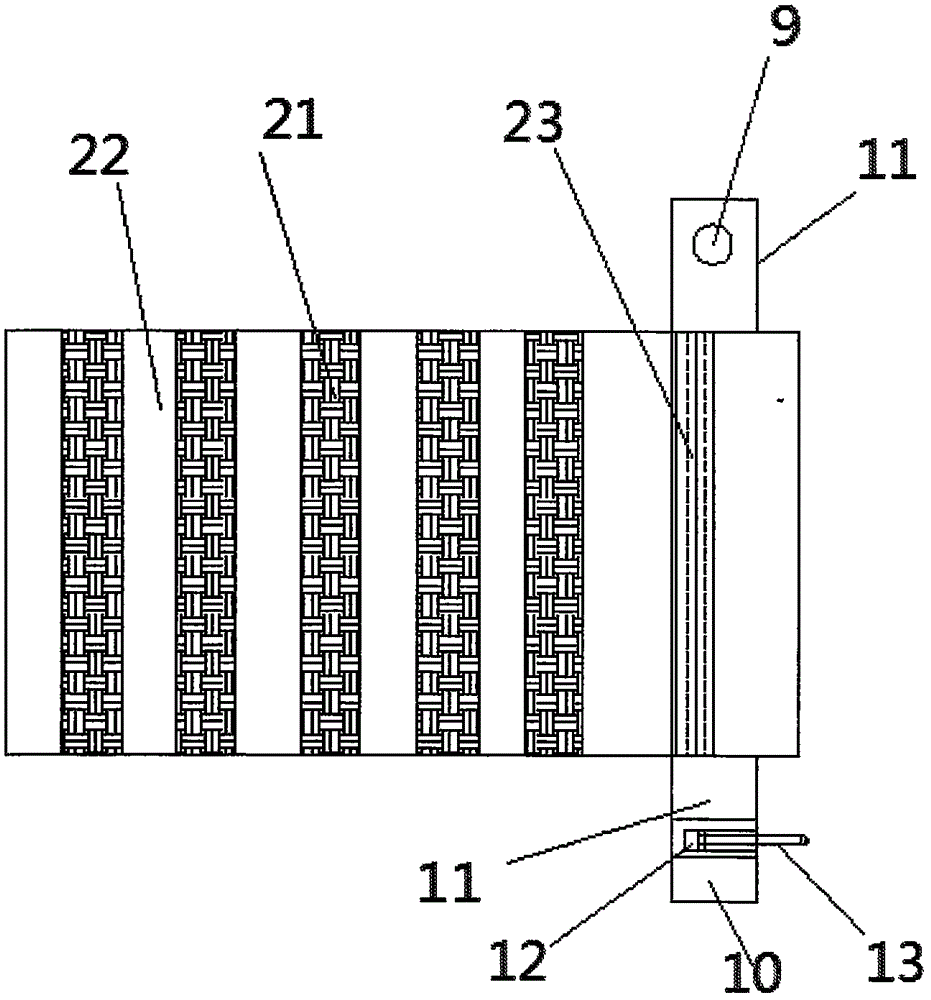

图2为本实用新型的俯视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1-2所示，本实用新型一种田径教学防滑式助力踏跳板包括基板1、跳板2、助力弹簧I 3、固定地钉4、加强板5、拉力筋6、控制箱8、红外线感应器9、播放器10、伸缩支架11、测量装置12和伸缩测量尺13，所述基板1一端上通过胶水和螺钉连接设置有跳板2，所述基板1的另一端上通过拉力筋6与跳板2另一端相连，所述基板1上通过螺栓7连接设置有加强板5，所述加强板5的另一端通过螺栓7与跳板2相连，所述加强板5上设置有与跳板2相连的助力弹簧II，所述基板1上设置有助力弹簧I 3，所述助力弹簧I 3顶部与跳板2相连，所述基板1上设置有凹槽，所述凹槽内设置有控制箱8，所述基板1一端上方设置有滑道，所述基板1通过滑道连接设置有伸缩支架11，所述伸缩支架11一端上设置有红外线感应器9，所述伸缩支架11的另一端上设置有播放器10和测量装置12，所述测量装置12内设置有伸缩测量尺13，所述红外线感应器9和播放器10通过信号线分别与控制箱8相连，所述控制箱8内设置有控制器、无线信号收发装置和蓄电池，所述跳板2上设置有塑胶板21、太阳能光伏板22和起跳板23。

值得注意的是，所述基板2底部设置有固定地钉4。

值得注意的是，所述控制箱8上设置有显示屏和控制按钮。

值得注意的是，所述红外线感应器9、播放器10和太阳能光伏板22通过导线分别与蓄电池相连。

本实用新型结构简单，操作方便，通过基板和跳板相互配合设置，在基板和跳板之间设置加强板和助力弹簧，增强了跳板的弹跳高度，在基板底部设置固定地钉可以不让基板移动，另外在基板上设置有控制箱可以进行红外线感应器、播放器的起跳红外感应以及播报功能操作控制，在跳板上设置塑胶板可以增强板上的舒适度，设置太阳能光伏板可以进行充分利用太阳能进行功能，节能环保，设置测量装置进行距离的测量。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
