多功能悬挂式训练器的制作方法

本实用新型涉及训练器械领域，特别是一种多功能悬挂式训练器。

背景技术：

TRX体能训练系统又叫TRX悬挂健身系统，这种训练的运动量比较高，且能综合训练身体各部位的肌肉。TRX是Total Resistance Exercise的缩写，即“全身抗阻力锻炼”的意思。TRX悬挂健身系统可以帮助训练者完成几乎全身肌肉的训练，提高力量、柔韧性和核心稳定性。TRX悬挂健身系统经过近年来的发展，已经走入普通健身族。传统的TRX训练系统由悬挂带、主绳、手柄和足环组成，只要找到一个悬挂点，不论是家、宿舍还是户外都能成为健身场所。

技术实现要素：

本实用新型针对现有的TRX悬挂健身系统，提供了一种多功能悬挂式训练器，使用该训练器械，不仅可以进行TRX体能训练，还可以进行单杠训练。

本实用新型采用的技术方案是通过如下方式完成的：一种多功能悬挂式训练器，包括两根悬挂带和一根单杠，其中，所述的悬挂带由训练带和固定带组成，训练带的一端设有手柄和足环，训练带的另一端连接固定带的一端；固定带的另一端设有锁扣，用于固定在勾状或者梁状的物体上，比如吊钩、房梁、树枝等；同一端还设有门锚眼，用于将门锚安装在固定带上，安装有门锚的固定带，可以将悬挂带锚定在门的上方，便于人们在室内进行锻炼；所述门锚眼的下方还设有单杠眼，单杠穿过两根悬挂带的单杠眼，即可完成固定，进行单杠训练。

在所述的一种多功能悬挂式训练器中，所述的门锚眼有若干个，依次排列在固定带上，可以根据需要调节门锚的位置，以此调节悬挂带的长度，适应不同的训练模式及使用者高度。

在所述的一种多功能悬挂式训练器中，所述的单杠眼有若干个，依次排列在固定带上，可以根据需要调节单杠的位置，以此调节单杠的高度，适应不同的使用者高度。

在所述的一种多功能悬挂式训练器中，所述的若干个单杠眼上设有序列标签，以便单杠固定时可以根据序列标签对应正确的眼位并记录高度。

在所述的一种多功能悬挂式训练器中，所述的门锚中部设有带槽，带槽宽度与悬挂带宽度吻合，便于将门锚稳固地安装在悬挂带上。

在所述的一种多功能悬挂式训练器中，所述的门锚上设有警示条，警示条上设有警示标语，提醒门外的人员，门内正在进行训练，不要贸然开门，造成训练人员受伤，此外，警示条对门锚安装在门锚眼中起到额外的保障作用。

在所述的一种多功能悬挂式训练器中，所述的门锚外侧设有软质材料，保护门的表面不受损伤。

在所述的一种多功能悬挂式训练器中，所述的单杠两端设有带槽，带槽宽度与悬挂带宽度吻合，便于将单杠稳固地安装在悬挂带上。

在所述的一种多功能悬挂式训练器中，所述的训练带和固定带的连接采用可拆卸的安全扣连接，当使用单杠运动时，可拆去训练带，减少累赘，避免安全隐患。

本实用新型可以在不同的情景中提供多种锻炼模式，包括传统的TRX体能训练和单杠训练，并且尽可能地保障使用者的安全。

附图说明

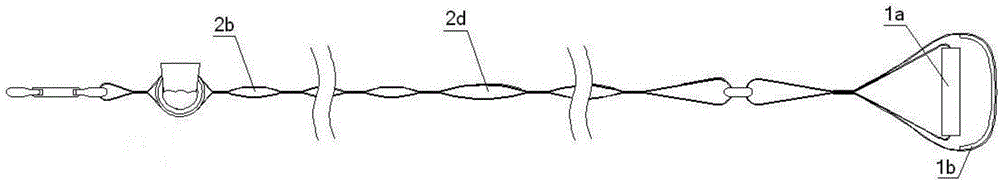

附图1为本实用新型中的悬挂带的主视图；

附图2为本实用新型中的悬挂带的仰视图；

附图3为本实用新型中的单杠的结构示意图。

在附图1-3中，其中：

1表示训练带；1a表示手柄；1b表示足环；2表示固定带；2a表示锁扣；2b表示门锚眼；2c表示门锚；2c1表示警示条；2c2表示警示标语；2d表示单杠眼；2e表示序列标签；3表示单杠；3a表示带槽；4表示安全扣。

具体实施方式

下面对照附图，通过实施例对本实用新型作进一步说明。

参照附图1-3，一种多功能悬挂式训练器，包括两根悬挂带和一根单杠，其中，所述的悬挂带由训练带1和固定带2组成，训练带1的一端设有手柄1a和足环1b，训练带1的另一端通过可拆卸的安全扣4连接固定带2的一端；固定带2的另一端设有锁扣2a，用于固定在勾状或者梁状的物体上，比如吊钩、房梁、树枝等；同一端还设有若干个门锚眼2b，依次排列在固定带上，用于将门锚2c安装在固定带2的合适的位置上；门锚2c上设有警示条2c1，警示条2c1上设有警示标语2c2，警示条2c1通过魔术贴可以反复贴合和打开，对门锚2c安装在门锚眼2b中起到额外的保障作用；门锚2c中部设有带槽，带槽宽度与悬挂带宽度吻合，门锚2c外侧设有软质材料，保护门的表面不受损伤；安装有门锚2c的固定带2，可以将悬挂带锚定在门的上方，便于人们在室内进行锻炼；所述门锚眼2b的下方还设有若干个单杠眼2d，并在单杠眼上设有序列标签2e，单杠3穿过两根悬挂带的相同序列的单杠眼2d，即可完成固定，进行单杠训练,所述的单杠3两端设有带槽3a，带槽3a宽度与悬挂带宽度吻合。
