一种跳舞玩偶的制作方法

本实用新型涉及玩具领域，具体涉及到一种跳舞玩偶。

背景技术：

随着动漫业的发展，各种动漫图书、动漫影片也越来越丰富，随之衍生出来的动漫玩具也千变外化，动漫玩偶被定义为动漫与玩偶的结合，特别是能跳舞的玩偶深受不同人群的喜爱，目前市场上的跳舞玩偶一般都是手臂摆动、腿部摆动或腰部摆动，其观赏性趣味性虽然相对不可运动的玩偶有些改善，可依旧满足不了人们对这种玩偶的进一步要求。

技术实现要素：

为了增加玩偶在跳舞时趣味性和观赏性。本实用新型提供了一种跳舞玩偶。

本实用新型采用的技术方案如下：

一种跳舞玩偶，包括玩偶鞋，所述玩偶鞋包括前掌段和后跟段，所述前掌段铰接在所述后跟段，所述后跟段设有带动所述前掌段上下摆动的一号机芯。

所述一号机芯输出轴连接有凸轮，所述后跟段安装有杠杆，所述杠杆的一端与所述凸轮相连，另一端与所述前掌段接触用于带动所述前掌段摆动。

还包括有玩偶屁股，所述玩偶屁股内设有带动所述玩偶屁股摇摆的二号机芯。

所述前掌段和所述玩偶屁股同步摆动。

还包括有声音传感器、直流电机调速器、单片机模块和音乐播放盒，所述直流电机调速器与所述一号机芯、二号机芯电连接，所述声音传感器将音量大小转换为电信号并传输给所述单片机模块，所述单片机模块根据所述电信号发出控制信号让直流电机调速器调节所述一号机芯、二号机芯的转速。

所述支柱顶部与丝杆顶部通过二号连接件连接。

所述直流电机调速器为脉宽调制直流电机调速器。

还包括音乐喇叭，所述声音传感器安装在所述音乐喇叭上。

所述音乐播放盒设有WIFI模块，可通过移动制备远程控制。

本实用新型的有益效果是：

本实用新型通过玩偶鞋前掌段的上下摇摆，让人感觉玩偶通过鞋子在跳舞，增强跳舞玩偶的趣味性和观赏性。

附图说明

图1是本实用新型玩偶鞋的示意图。

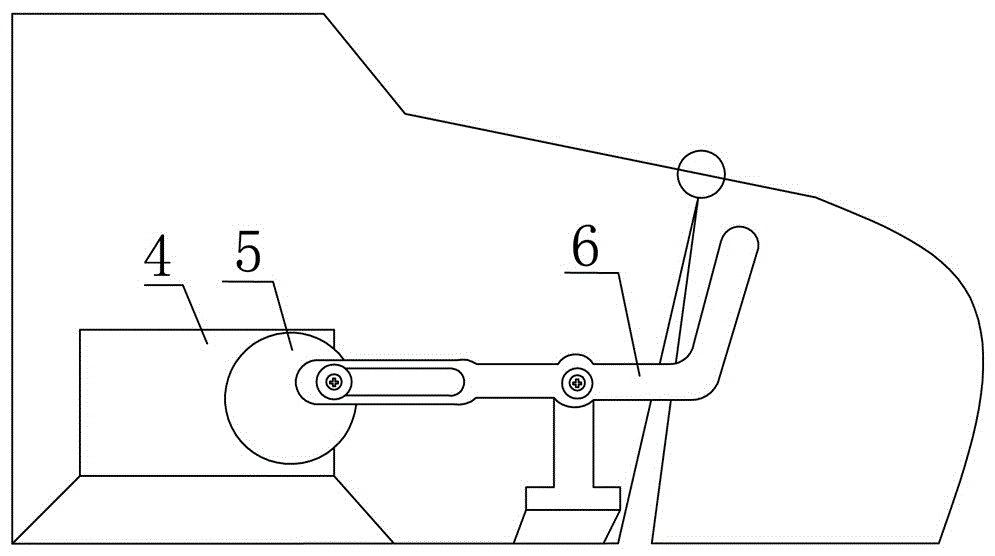

图2是本实用新型一号机芯机构的示意图。

图3是本实用新型跳舞玩偶的简单示意图。

图4是本实用新型二号机芯机构的示意图。

玩偶鞋1、前掌段2、后跟段3、一号机芯4、凸轮5、杠杆6、玩偶屁股7、二号机芯8 。

具体实施方式

下面结合附图与实施例对本实用新型作进一步说明：

实施例中，如图1所示，一种跳舞玩偶，包括玩偶鞋1，所述玩偶鞋1包括前掌段2和后跟段3，所述前掌段2铰接在所述后跟段3，所述后跟段3设有带动所述前掌段2上下摆动的一号机芯4。通过玩偶鞋前掌段的上下摇摆，让人感觉玩偶通过鞋子在跳舞，增强跳舞玩偶的趣味性和观赏性。

实施例中，如图2 所示，所述一号机芯4输出轴连接有凸轮5，所述后跟段3安装有杠杆6，所述杠杆6的一端与所述凸轮5相连，另一端与所述前掌段2接触用于带动所述前掌段2摆动。所述凸轮5机构的构件数少，结构简单，节约生产成本。

实施例中，如图3 所示，还包括有玩偶屁股7，所述玩偶屁股7内设有带动所述玩偶屁股摇摆的二号机芯8。所述玩偶屁股7的摇摆，给跳舞玩偶整体增加了趣味性。

本实用新型，所述前掌段2和所述玩偶屁股7同步摆动。让跳舞玩偶整体更加协调，增强观赏性。

本实用新型，还包括有声音传感器、直流电机调速器、单片机模块和音乐播放盒，所述直流电机调速器与所述一号机芯4、二号机芯8电连接，所述声音传感器将音量大小转换为电信号并传输给所述单片机模块，所述单片机模块根据所述电信号发出控制信号让直流电机调速器调节所述一号机芯4、二号机芯8的转速。根据电机的不同转数，所述前掌段2和所述玩偶屁股7摆动的速度也不同，解决了跳舞玩偶摆动频率单一的问题，更增强了趣味性。

本实用新型，所述直流电机调速器为脉宽调制直流电机调速器。用脉宽调制对直流电机调速范围宽，使用元件少，调速的精度也比较稳定。

本实用新型，还包括音乐喇叭，所述声音传感器安装在所述音乐喇叭上。所述声音传感器能第一时间接收到喇叭传过来的声音，保证了声音的接收。

本实用新型，所述音乐播放盒设有WIFI模块，可通过移动制备远程控制。可通过电脑或手机对跳舞玩偶进行远程操控，让跳舞玩偶跳自己喜爱歌曲的舞。

本实用新型，所述托架3上设有托板15，所述托板15底部设有圆形凸起 ，所述托架3一端为带缺口的圆环，所述圆形凸起安装在所述圆环内。所述托架3与托板15拆卸方便，圆环带有缺口，保证了不需要圆形凸起很高的精度，稍微大点也没关系，配合时带缺口的圆环可以微微张开来保证配合。

显然，本实用新型的上述实施例仅仅是为了说明本实用新型所作的举例，而并非对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其他不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷例。而这些属于本实用新型的实质精神所引申出的显而易见的变化或变动仍属于本实用新型的保护范围。
